Bombas de vacío y depresores

Cuestionario sobre bombas

Cuestionario sobre bombas

Para dimensionar y seleccionar correctamente una bomba de vacío, es necesario conocer y valorar el empleo al que se
destinará y el ambiente en que debe funcionar.
Por este motivo les pedimos que rellenen el siguiente módulo y nos lo envíen por correo electrónico o fax.
Les recomendaremos la bomba más adecuada para resolver su problema.
E-mail: tecnico@vuototecnica.net - Fax: +39 039 5320015

top next
Minibombas de vacío con membrana

Minibombas de vacío con membrana

Las mini bombas ilustradas y descritas en esta página funcionan con una membrana.
Pueden utilizarse como bombas de vacío y también como pequeños compresores; en esta última versión son capaces de suministrar aire comprimido con 0 % de aceite, hasta una presión máxima igual a 2 bar.
Están formadas por:
- Un motor eléctrico monofásico, con clase de protección IP 00 (ejecución de montaje), refrigerado por aire.
- Un cuerpo bomba de material termoplástico resistente a la corrosión y con racores para tubos flexibles integrados en las conexiones de aspiración y de salida.
- Una membrana de Viton, integrada a una biela, resistente al desgaste y a la corrosión.
- Una biela con cojinete “long life” incorporado, accionada por un sistema excéntrico equilibrado montado en el eje motor.
- Un soporte de aluminio, para la fijación de la bomba.
Están disponibles en las versiones con cabezal único o doble, para empleo en serie o en paralelo.
Las minibombas de vacío con membrana son muy silenciosas (≤ 50dB(A)), con pocas vibraciones, pudiendo ser instaladas en cualquier posición.
No necesitan lubricación ni mantenimiento.
Gracias a su reducidísimos peso y tamaño, están particularmente indicadas para su
instalación en equipos portátiles.
Son adecuadas para uso discontinuo y poco intenso.
Códigos de producto: H35M H40DM H35MCC H40DMCC

top next
Bombas de vacío con álabes giratorios – generalidades

Bombas de vacío con álabes giratorios – generalidades

Principio de funcionamiento

El rotor gira excéntricamente dentro de un estator y dispone de ranuras por las que se deslizan libremente los álabes, los cuales, debido a la fuerza centrífuga, son empujados contra la pared interna del estator, formando un número de cámaras igual al de álabes.
Durante la rotación, el volumen de estas cámaras varía en función de su posición respecto al eje excéntrico.
El aumento de volumen de las cámaras expande el aire que contienen, creando una depresión (fase de aspiración); la disminución de volumen, en cambio, produce la compresión del aire (fase de descarga o salida).
La estructura interna de los compresores giratorios es igual que la de las bombas de vacío.

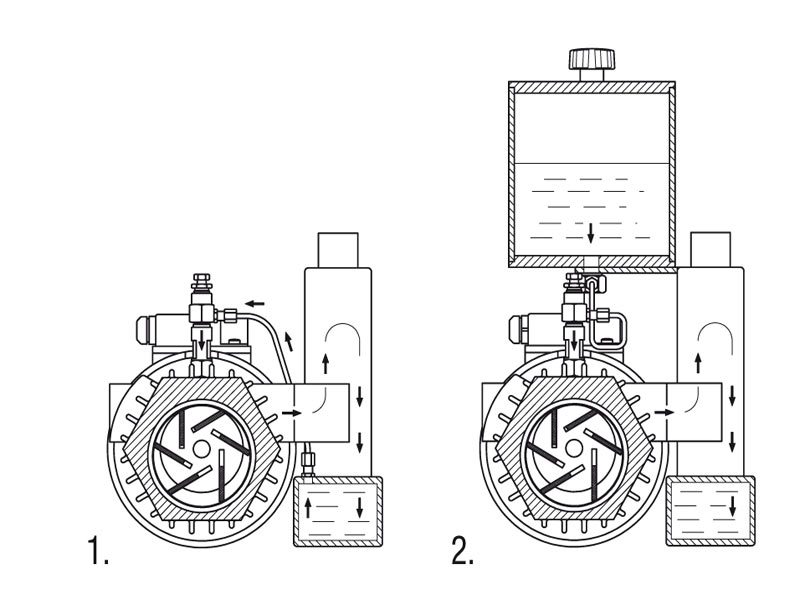

Para nuestras bombas hemos adoptado dos formas distintas de conducción del aire aspirado.

top next
Minibomba de vacío con álabes

Minibomba de vacío con álabes

Se trata de bombas de vacío con álabes giratorios muy pequeñas que también pueden utilizarse para comprimir aire.
Están formadas por un motor eléctrico monofásico por inducción con condensador, un estator de metal sinterizado autolubricante, un rotor de metal blanco montado en el eje motor y ranurado, que contiene los álabes de acero templado, y un silenciador en la salida.
El principio de funcionamiento es el mismo que el de las bombas de vacío con álabes giratorios de la serie mayor.
Son silenciosas, y no necesitan ningún tipo de lubricación, ni tampoco mantenimiento.
Gracias a sus reducidas dimensiones y peso, están particularmente indicadas para ser instaladas en equipos portátiles.
Son adecuadas para un uso discontinuo y poco intenso.
Códigos de producto: H25R H45R H45DR H25RCC H45RCC H45DRCC

top next
Bombas de vacío vtl 2 y 4

Bombas de vacío vtl 2 y 4

Estas pequeñas bombas de vacío con álabes giratorios poseen una capacidad de aspiración de 2 y 4 m3/h.
La lubricación es de tipo con mecha, con recirculación de aceite; el rotor, al estar adosado al eje motor, permite reducir al mínimo su tamaño.
El motor y la bomba están refrigerados por el ventilador del motor (refrigeración superficial).
Las bombas disponen de un pequeño depósito en línea con la bomba, que contiene el aceite de lubricación y un filtro separador que impide la formación de niebla de aceite y, al mismo tiempo, reduce el nivel de ruido.
En la aspiración de la bomba siempre se recomienda la instalación de una válvula de retención y un filtro capaz de retener las impurezas aspiradas.
Las bombas VTL 2 y 4 también se suministran con motor eléctrico monofásico.
Códigos de producto: VTL2 VTL4

top next
Bombas de vacío vtl 5 y 10

Bombas de vacío vtl 5 y 10

Son bombas de vacío con álabes giratorios, con una capacidad de aspiración de 5 y 10 m3/h.
La lubricación es por vacío con recirculación de aceite y es regulable por medio de un lubricador montado en la aspiración.
El rotor está adosado al eje motor; razón por la que el tamaño es reducido.
El motor y la bomba están refrigerados por el ventilador del motor (refrigeración superficial).
En la salida de la bomba, un depósito para recuperación de aceite contiene un filtro separador que impide la formación de niebla de aceite y, al mismo tiempo, reduce el nivel de ruido.
En la aspiración siempre se recomienda la instalación de una válvula de retención y un filtro capaz de retener las impurezas aspiradas.
Las bombas VTL 5 y 10 también pueden suministrarse con motor eléctrico monofásico.
Códigos de producto: VTL5 VTL10

top next
Bombas de vacío vtlp 5 y 10 con lubricación sin recuperación

Bombas de vacío vtlp 5 y 10 con lubricación sin recuperación

Estas bombas de vacío con álabes giratorios poseen una capacidad de aspiración de 5 y 10 m3/h.
La lubricación es por vacío sin recirculación de aceite y es regulable por medio de un lubricador montado en la aspiración.
El rotor está montado en el eje motor y está soportado por cojinetes independientes, instalados en las dos bridas de cierre de la bomba.
La refrigeración de la bomba es de tipo superficial; el calor es dispersado a través de la superficie externa, formada por aletas, por medio de un ventilador radial situado entre el motor y la bomba.
En la salida de la bomba, un depósito para recuperación de aceite contiene un filtro separador que impide la formación de niebla de aceite y, al mismo tiempo, reduce el nivel de ruido.
En este mismo depósito se ha instalado una válvula de seguridad para la descarga automática del aceite viejo, cuando no es descargado periódicamente.
El aceite lubricante está contenido en un contenedor transparente fijado a la bomba con un soporte, y que cuenta con un interruptor magnético de nivel.
En las bombas con lubricación y sin recirculación, el aceite lubricante, que es aspirado hacia la bomba a través del lubricador por gotas regulable, es descargado en el depósito de recuperación junto al aire aspirado, sin volver a entrar en circulación.
Es indispensable utilizar estas bombas cuando el aire aspirado contiene condensados de agua, vapores de disolventes o cualquier otra sustancia que pueda contaminar el aceite lubricante.
En la aspiración de la bomba siempre se recomienda la instalación de una válvula de retención y un filtro capaz de retener las impurezas aspiradas.
Estas bombas también pueden suministrarse con motores eléctricos monofásicos.
Códigos de producto: VTLP5 VTLP10

top next
Bombas de vacío vtl 10/f, 15/f y 20/f

Bombas de vacío vtl 10/f, 15/f y 20/f

Son bombas de vacío con álabes giratorios, con una capacidad de aspiración de 10, 15 y 20 m3/h.
La lubricación es por vacío con recirculación de aceite y es regulable por medio de un lubricador montado en la aspiración.
El rotor está montado en el eje motor y está soportado por cojinetes independientes, instalados en las dos bridas de cierre de la bomba.
La refrigeración de la bomba es de tipo superficial; el calor es dispersado a través de la superficie externa, formada por aletas, por medio de un ventilador radial situado entre el motor y la bomba.
En la salida de la bomba, un depósito para recuperación de aceite contiene un filtro separador que impide la formación de niebla de aceite y, al mismo tiempo, reduce el nivel de ruido.
En la aspiración siempre se recomienda la instalación de una válvula de retención y un filtro capaz de retener las impurezas aspiradas.
Estas bombas también pueden suministrarse con motores eléctricos monofásicos.
Códigos de producto: VTL10/F VTL15/F VTL20/F

top next
Bombas de vacío vtlp 10/f, 15/f y 20/f con lubricación sin recuperación

Bombas de vacío vtlp 10/f, 15/f y 20/f con lubricación sin recuperación

Estas bombas de vacío con álabes giratorios poseen una capacidad de aspiración de 10, 15 y 20 m3/h.
La lubricación es por vacío sin recirculación de aceite y es regulable por medio de un lubricador montado en la aspiración.
El rotor está montado en el eje motor y está soportado por cojinetes independientes, instalados en las dos bridas de cierre de la bomba.
La refrigeración de la bomba es de tipo superficial; el calor es dispersado a través de la superficie externa, formada por aletas, por medio de un ventilador radial situado entre el motor y la bomba.
En la salida de la bomba, un depósito para recuperación de aceite contiene un filtro separador que impide la formación de niebla de aceite y, al mismo tiempo, reduce el nivel de ruido.
En este mismo depósito se ha instalado una válvula de seguridad para la descarga automática del aceite viejo, cuando no es descargado periódicamente.
El aceite lubricante está contenido en un contenedor transparente fijado a la bomba con un soporte, y que cuenta con un interruptor magnético de nivel.
En las bombas con lubricación y sin recirculación, el aceite lubricante, que es aspirado hacia la bomba a través del lubricador por gotas regulable, es descargado en el depósito de recuperación junto al aire aspirado, sin volver a entrar en circulación.
Es indispensable utilizar estas bombas cuando el aire aspirado contiene condensados de agua, vapores de disolventes o cualquier otra sustancia que pueda contaminar el aceite lubricante.
En la aspiración de la bomba siempre se recomienda la instalación de una válvula de retención y un filtro capaz de retener las impurezas aspiradas.
Estas bombas también pueden suministrarse con motores eléctricos monofásicos.
Códigos de producto: VTLP10/F VTLP15/F VTLP20/F

top next
Bombas de vacío vtl 25/fg, 30/fg y 35/fg

Bombas de vacío vtl 25/fg, 30/fg y 35/fg

Son bombas de vacío con álabes giratorios, con una capacidad de aspiración de 25, 30 y 35 m3/h.
La lubricación es por vacío con recirculación de aceite y es regulable por medio de dos lubricadores situados junto a los cojinetes de soporte.
El rotor está montado en su propio eje, soportado por cojinetes independientes, instalados en las dos bridas de cierre de la bomba.
De esta forma la bomba y el motor eléctrico son dos unidades independientes, que están fijadas a un soporte, y unidas entre sí por medio de un acoplamiento de transmisión elástico.
Esto permite el empleo de motores eléctricos estándar, de la forma y tamaño indicados en la tabla.
La refrigeración de la bomba es de tipo superficial; el calor es dispersado a través de la superficie externa, formada por aletas, por medio de un ventilador radial situado entre el motor y la bomba.
En la salida de la bomba, un depósito para recuperación de aceite contiene un filtro separador que impide la formación de niebla de aceite y, al mismo tiempo, reduce el nivel de ruido.
En la aspiración siempre se recomienda la instalación de una válvula de retención y un filtro capaz de retener las impurezas aspiradas.
Se suministran exclusivamente con motores eléctricos trifásicos.
Códigos de producto: VTL25/FG VTL30/FG VTL35/FG

top next
Bombas de vacío vtlp 25/fg, 30/fg y 35/fg con lubricación sin recuperación

Bombas de vacío vtlp 25/fg, 30/fg y 35/fg con lubricación sin recuperación

Son bombas de vacío con álabes giratorios, con una capacidad de aspiración de 25, 30 y 35 m3/h.
La lubricación es por vacío sin recirculación de aceite y es regulable por medio de dos lubricadores situados junto a los cojinetes de soporte.
El rotor está montado en su propio eje, soportado por cojinetes independientes, instalados en las dos bridas de cierre de la bomba.
De esta forma la bomba y el motor eléctrico son dos unidades independientes, que están fijadas a un soporte, y unidas entre sí por medio de un acoplamiento de transmisión elástico.
Esto permite el empleo de motores eléctricos estándar, de la forma y tamaño indicados en la tabla.
La refrigeración de la bomba es de tipo superficial; el calor es dispersado a través de la superficie externa, formada por aletas, por medio de un ventilador radial situado entre el motor y la bomba.
En la salida de la bomba, un depósito para recuperación de aceite contiene un filtro separador que impide la formación de niebla de aceite y, al mismo tiempo, reduce el nivel de ruido.
En este mismo depósito se ha instalado una válvula de seguridad para la descarga automática del aceite viejo, cuando no es descargado periódicamente.
El aceite lubricante está contenido en un contenedor transparente fijado a la bomba con un soporte, y que cuenta con un interruptor magnético de nivel.
En las bombas con lubricación y sin recirculación, el aceite lubricante, que es aspirado hacia la bomba a través de los lubricadores por gotas regulables, es descargado en el depósito de recuperación junto al aire aspirado, sin volver a entrar en circulación.
Es indispensable utilizar estas bombas cuando el aire aspirado contiene condensados de agua, vapores de disolventes o cualquier otra sustancia que pueda contaminar el aceite lubricante.
En la aspiración de la bomba siempre se recomienda la instalación de una válvula de retención y un filtro capaz de retener las impurezas aspiradas.
Se suministran exclusivamente con motores eléctricos trifásicos.
Códigos de producto: VTLP25/FG VTLP30/FG VTLP35/FG

top next

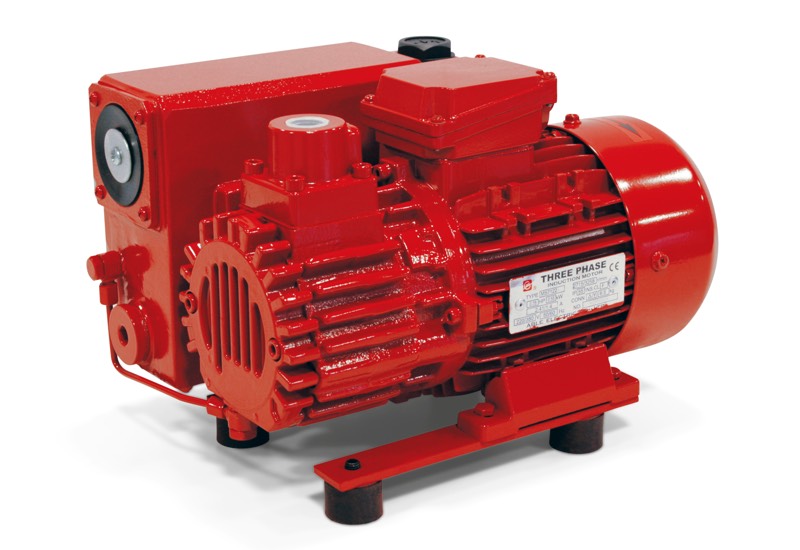

Bombas de vacío vtl 40/g1, 50/g1 y 65/g1

Bombas de vacío vtl 40/g1, 50/g1 y 65/g1

Son bombas de vacío con álabes giratorios, con una capacidad de aspiración de 40, 50 y 65 m3/h.
La lubricación es por vacío con recirculación de aceite y es regulable por medio de dos lubricadores situados junto a los cojinetes de soporte.
El rotor está montado en su propio eje, soportado por cojinetes independientes, instalados en las dos bridas de cierre de la bomba.
De esta forma la bomba y el motor eléctrico son dos unidades independientes, que están fijadas a un soporte, y unidas entre sí por medio de un acoplamiento de transmisión elástico.
Esto permite el empleo de motores eléctricos estándar, de la forma y tamaño indicados en la tabla.
La refrigeración de la bomba es de tipo superficial; el calor es dispersado a través de la superficie externa, formada por aletas, por medio de un ventilador radial situado entre el motor y la bomba.
En la salida de la bomba, un depósito para recuperación de aceite contiene un filtro separador que impide la formación de niebla de aceite y, al mismo tiempo, reduce el nivel de ruido.
En la aspiración es indispensable instalar una válvula de retención y un filtro capaz de retener las impurezas aspiradas.
Se suministran exclusivamente con motores eléctricos trifásicos.
Códigos de producto: VTL40/G1 VTL50/G1 VTL65/G1

top next

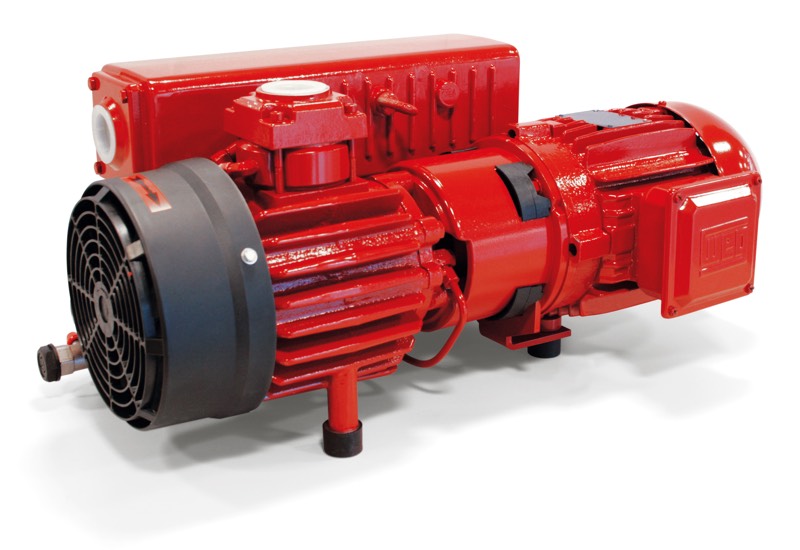

Bombas de vacío vtl 75/g1, 90/g1 y 105/g1

Bombas de vacío vtl 75/g1, 90/g1 y 105/g1

Son bombas de vacío con álabes giratorios, con una capacidad de aspiración de 75, 90 y 105 m3/h.
La lubricación es por vacío con recirculación de aceite y es regulable por medio de dos lubricadores situados junto a los cojinetes de soporte.
El rotor está montado en su propio eje, soportado por cojinetes independientes, instalados en las dos bridas de cierre de la bomba.
De esta forma la bomba y el motor eléctrico son dos unidades independientes, que están fijadas a un soporte, y unidas entre sí por medio de un acoplamiento de transmisión elástico.
Esto permite el empleo de motores eléctricos estándar, de la forma y tamaño indicados en la tabla.
La refrigeración de la bomba es de tipo superficial; el calor es dispersado a través de la superficie externa, formada por aletas, por medio de un ventilador radial situado entre el motor y la bomba.
En la salida de la bomba, un depósito para recuperación de aceite contiene un filtro separador que impide la formación de niebla de aceite y, al mismo tiempo, reduce el nivel de ruido.
En la aspiración es indispensable instalar una válvula de retención y un filtro capaz de retener las impurezas aspiradas.
Se suministran exclusivamente con motores eléctricos trifásicos.
Códigos de producto: VTL75/G1 VTL90/G1 VTL105/G1

top next

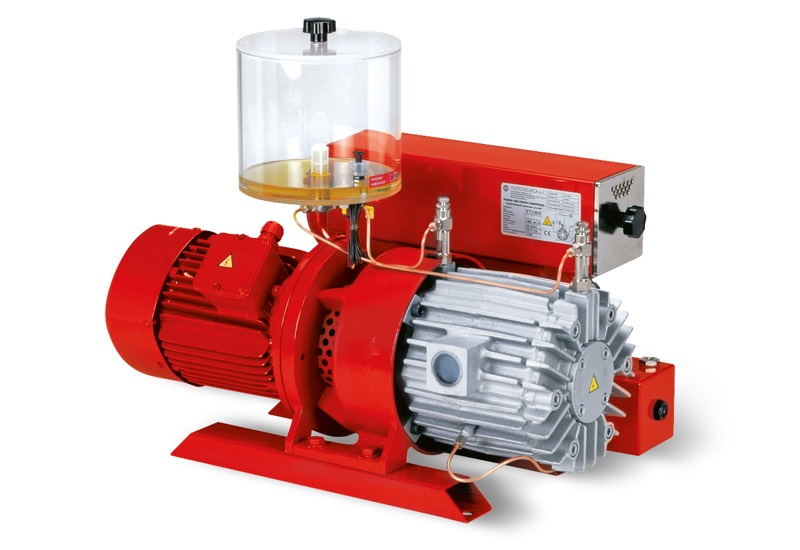

Bombas de vacío vtlp 40/g1, 50/g1 y 65/g1 con lubricación sin recuperación

Bombas de vacío vtlp 40/g1, 50/g1 y 65/g1 con lubricación sin recuperación

Son bombas de vacío con álabes giratorios, con una capacidad de aspiración de 40, 50 y 65 m3/h.
La lubricación es por vacío sin recirculación de aceite y es regulable por medio de dos lubricadores situados junto a los cojinetes de soporte.
El rotor está montado en su propio eje, soportado por cojinetes independientes, instalados en las dos bridas de cierre de la bomba.
De esta forma la bomba y el motor eléctrico son dos unidades independientes, que están fijadas a un soporte, y unidas entre sí por medio de un acoplamiento de transmisión elástico.
Esto permite el empleo de motores eléctricos estándar, de la forma y tamaño indicados en la tabla.
La refrigeración de la bomba es de tipo superficial; el calor es dispersado a través de la superficie externa, formada por aletas, por medio de un ventilador radial situado entre el motor y la bomba.
En la salida de la bomba, un depósito para recuperación de aceite contiene un filtro separador que impide la formación de niebla de aceite y, al mismo tiempo, reduce el nivel de ruido.
En este mismo depósito se ha instalado una válvula de seguridad para la descarga automática del aceite viejo, cuando no es descargado periódicamente.
El aceite lubricante está contenido en un contenedor transparente fijado a la bomba con un soporte, y que cuenta con un interruptor magnético de nivel.
En las bombas con lubricación y sin recirculación, el aceite lubricante, que es aspirado hacia la bomba a través de los lubricadores por gotas regulables, es descargado en el depósito de recuperación junto al aire aspirado, sin volver a entrar en circulación.
Es indispensable utilizar estas bombas cuando el aire aspirado contiene condensados de agua, vapores de disolventes o cualquier otra sustancia que pueda contaminar el aceite lubricante.
En la aspiración de la bomba es indispensable instalar una válvula de retención y un filtro capaz de retener las impurezas aspiradas. Se suministran exclusivamente con motores eléctricos trifásicos.
Códigos de producto: VTLP40/G1 VTLP50/G1 VTLP65/G1

top next
Bombas de vacío vtlp 75/g1, 90/g1 y 105/g1 con lubricación sin recuperación

Bombas de vacío vtlp 75/g1, 90/g1 y 105/g1 con lubricación sin recuperación

Son bombas de vacío con álabes giratorios, con una capacidad de aspiración de 75, 90 y 105 m3/h.
La lubricación es por vacío sin recirculación de aceite y es regulable por medio de dos lubricadores situados junto a los cojinetes de soporte.
El rotor está montado en su propio eje, soportado por cojinetes independientes, instalados en las dos bridas de cierre de la bomba.
De esta forma la bomba y el motor eléctrico son dos unidades independientes, que están fijadas a un soporte, y unidas entre sí por medio de un acoplamiento de transmisión elástico.
Esto permite el empleo de motores eléctricos estándar, de la forma y tamaño indicados en la tabla.
La refrigeración de la bomba es de tipo superficial; el calor es dispersado a través de la superficie externa, formada por aletas, por medio de un ventilador radial situado entre el motor y la bomba.
En la salida de la bomba, un depósito para recuperación de aceite contiene un filtro separador que impide la formación de niebla de aceite y, al mismo tiempo, reduce el nivel de ruido.
En este mismo depósito se ha instalado una válvula de seguridad para la descarga automática del aceite viejo, cuando no es descargado periódicamente.
El aceite lubricante está contenido en un contenedor transparente fijado a la bomba con un soporte, y que cuenta con un interruptor magnético de nivel.
En las bombas con lubricación y sin recirculación, el aceite lubricante, que es aspirado hacia la bomba a través de los lubricadores por gotas regulables, es descargado en el depósito de recuperación junto al aire aspirado, sin volver a entrar en circulación.
Es indispensable utilizar estas bombas cuando el aire aspirado contiene condensados de agua, vapores de disolventes o cualquier otra sustancia que pueda contaminar el aceite lubricante.
En la aspiración de la bomba es indispensable instalar una válvula de retención y un filtro capaz de retener las impurezas aspiradas. Se suministran exclusivamente con motores eléctricos trifásicos.
Códigos de producto: VTLP75/G1 VTLP90/G1 VTLP105/G1

top next
Bomba de vacío vtl 6 cc, con motor de c.C.

Bomba de vacío vtl 6 cc, con motor de c.C.

Su tamaño extremadamente reducido, el óptimo grado de vacío que puede alcanzarse y el motor eléctrico de corriente continua de que disponen son las características que más destacan de esta bomba de vacío con álabes giratorios.
La lubricación es por vacío interno, con recirculación de aceite.
El motor y la bomba están refrigerados por el ventilador del motor (refrigeración superficial).
La bomba dispone de un pequeño depósito, situado en su eje, que contiene el aceite lubricante y un separador de condensados, que además de impedir la formación de niebla de aceite en la salida de aire, reduce al mismo tiempo el nivel de ruido.
En la aspiración, la válvula de retención forma parte de la bomba; bajo pedido, puede suministrarse un filtro capaz de retener las impurezas aspiradas.
La bomba VTL 6 CC, se suministra exclusivamente con motor eléctrico de corriente continua (servicio S1) conforme con la directiva EMC (89/336/CEE).
Códigos de producto: VTL6CC

top next
Bombas de vacío mv 20 y mv 20a en baño de aceite

Bombas de vacío mv 20 y mv 20a en baño de aceite

Las bombas de vacío de la serie MV son de tipo monoetapa, con álabes giratorios y lubricación en baño de aceite con recirculación.
Estas bombas están accionadas por medio de un motor eléctrico estándar, unido por medio de un acoplamiento de transmisión elástico.
Un ventilador centrífugo, montado en el eje de las bombas, garantiza un flujo de aire que optimice la refrigeración del cuerpo bomba (refrigeración superficial forzada).
Un depósito para recuperación de aceite voluminoso, situado en la salida de las bombas, con cartuchos desaceitadores de microfibra incorporados, desenvuelve la función de silenciador y de eliminador de humos.
El aceite contenido en el sistema desempeña las funciones de lubricación, de refrigeración y de estanqueidad entre las partes giratorias de las bombas y las fijas. En la aspiración, la válvula de retención forma parte de las bombas y se suministra de serie; bajo pedido, puede suministrarse un filtro para las impurezas aspiradas.
Las bombas entre la MV 20 y la MV 100 están preparadas para la instalación de la gas ballast (bajo pedido), que mejora considerablemente la compatibilidad con el vapor de agua; en las restantes bombas, a partir de la MV 160R y hasta la MV 300R, la gas ballast se suministra de serie.
Esta serie de características especiales, junto con su robusta y compacta estructura, hacen que las bombas de la serie MV sean particularmente adecuadas para usos continuos y muy intensos.
Códigos de producto: MV20 MV20A

top next
Bombas de vacío mv 40 y mv 40a en baño de aceite

Bombas de vacío mv 40 y mv 40a en baño de aceite

Las bombas de vacío de la serie MV son de tipo monoetapa, con álabes giratorios y lubricación en baño de aceite con recirculación.
Estas bombas están accionadas por medio de un motor eléctrico estándar, unido por medio de un acoplamiento de transmisión elástico.
Un ventilador centrífugo, montado en el eje de las bombas, garantiza un flujo de aire que optimice la refrigeración del cuerpo bomba (refrigeración superficial forzada).
Un depósito para recuperación de aceite voluminoso, situado en la salida de las bombas, con cartuchos desaceitadores de microfibra incorporados, desenvuelve la función de silenciador y de eliminador de humos.
El aceite contenido en el sistema desempeña las funciones de lubricación, de refrigeración y de estanqueidad entre las partes giratorias de las bombas y las fijas. En la aspiración, la válvula de retención forma parte de las bombas y se suministra de serie; bajo pedido, puede suministrarse un filtro para las impurezas aspiradas.
Las bombas entre la MV 20 y la MV 100 están preparadas para la instalación de la gas ballast (bajo pedido), que mejora considerablemente la compatibilidad con el vapor de agua; en las restantes bombas, a partir de la MV 160R y hasta la MV 300R, la gas ballast se suministra de serie.
Esta serie de características especiales, junto con su robusta y compacta estructura, hacen que las bombas de la serie MV sean particularmente adecuadas para usos continuos y muy intensos.
Códigos de producto: MV40 MV40A

top next
Bombas de vacío mv 60 y mv 60a en baño de aceite

Bombas de vacío mv 60 y mv 60a en baño de aceite

Las bombas de vacío de la serie MV son de tipo monoetapa, con álabes giratorios y lubricación en baño de aceite con recirculación.
Estas bombas están accionadas por medio de un motor eléctrico estándar, unido por medio de un acoplamiento de transmisión elástico.
Un ventilador centrífugo, montado en el eje de las bombas, garantiza un flujo de aire que optimice la refrigeración del cuerpo bomba (refrigeración superficial forzada).
Un depósito para recuperación de aceite voluminoso, situado en la salida de las bombas, con cartuchos desaceitadores de microfibra incorporados, desenvuelve la función de silenciador y de eliminador de humos.
El aceite contenido en el sistema desempeña las funciones de lubricación, de refrigeración y de estanqueidad entre las partes giratorias de las bombas y las fijas. En la aspiración, la válvula de retención forma parte de las bombas y se suministra de serie; bajo pedido, puede suministrarse un filtro para las impurezas aspiradas.
Las bombas entre la MV 20 y la MV 100 están preparadas para la instalación de la gas ballast (bajo pedido), que mejora considerablemente la compatibilidad con el vapor de agua; en las restantes bombas, a partir de la MV 160R y hasta la MV 300R, la gas ballast se suministra de serie.
Esta serie de características especiales, junto con su robusta y compacta estructura, hacen que las bombas de la serie MV sean particularmente adecuadas para usos continuos y muy intensos.
Códigos de producto: MV60 MV60A

top next
Bombas de vacío mv 100 y mv 100a en baño de aceite

Bombas de vacío mv 100 y mv 100a en baño de aceite

Las bombas de vacío de la serie MV son de tipo monoetapa, con álabes giratorios y lubricación en baño de aceite con recirculación.
Estas bombas están accionadas por medio de un motor eléctrico estándar, unido por medio de un acoplamiento de transmisión elástico.
Un ventilador centrífugo, montado en el eje de las bombas, garantiza un flujo de aire que optimice la refrigeración del cuerpo bomba (refrigeración superficial forzada).
Un depósito para recuperación de aceite voluminoso, situado en la salida de las bombas, con cartuchos desaceitadores de microfibra incorporados, desenvuelve la función de silenciador y de eliminador de humos.
El aceite contenido en el sistema desempeña las funciones de lubricación, de refrigeración y de estanqueidad entre las partes giratorias de las bombas y las fijas. En la aspiración, la válvula de retención forma parte de las bombas y se suministra de serie; bajo pedido, puede suministrarse un filtro para las impurezas aspiradas.
Las bombas entre la MV 20 y la MV 100 están preparadas para la instalación de la gas ballast (bajo pedido), que mejora considerablemente la compatibilidad con el vapor de agua; en las restantes bombas, a partir de la MV 160R y hasta la MV 300R, la gas ballast se suministra de serie.
Esta serie de características especiales, junto con su robusta y compacta estructura, hacen que las bombas de la serie MV sean particularmente adecuadas para usos continuos y muy intensos.
Códigos de producto: MV100 MV100A

top next
Bombas de vacío mv 160r y mv 160ra en baño de aceite

Bombas de vacío mv 160r y mv 160ra en baño de aceite

Las bombas de vacío de la serie MV son de tipo monoetapa, con álabes giratorios y lubricación en baño de aceite con recirculación.
Estas bombas están accionadas por medio de un motor eléctrico estándar, unido por medio de un acoplamiento de transmisión elástico.
Un ventilador centrífugo, montado en el eje de las bombas, garantiza un flujo de aire que optimice la refrigeración del cuerpo bomba (refrigeración superficial forzada).
Un depósito para recuperación de aceite voluminoso, situado en la salida de las bombas, con cartuchos desaceitadores de microfibra incorporados, desenvuelve la función de silenciador y de eliminador de humos.
El aceite contenido en el sistema desempeña las funciones de lubricación, de refrigeración y de estanqueidad entre las partes giratorias de las bombas y las fijas. En la aspiración, la válvula de retención forma parte de las bombas y se suministra de serie; bajo pedido, puede suministrarse un filtro para las impurezas aspiradas.
Las bombas entre la MV 20 y la MV 100 están preparadas para la instalación de la gas ballast (bajo pedido), que mejora considerablemente la compatibilidad con el vapor de agua; en las restantes bombas, a partir de la MV 160R y hasta la MV 300R, la gas ballast se suministra de serie.
Esta serie de características especiales, junto con su robusta y compacta estructura, hacen que las bombas de la serie MV sean particularmente adecuadas para usos continuos y muy intensos.
Códigos de producto: MV160R MV160RA

top next
Bombas de vacío mv 200r y mv 200ra en baño de aceite

Bombas de vacío mv 200r y mv 200ra en baño de aceite

Las bombas de vacío de la serie MV son de tipo monoetapa, con álabes giratorios y lubricación en baño de aceite con recirculación.
Estas bombas están accionadas por medio de un motor eléctrico estándar, unido por medio de un acoplamiento de transmisión elástico.
Un ventilador centrífugo, montado en el eje de las bombas, garantiza un flujo de aire que optimice la refrigeración del cuerpo bomba (refrigeración superficial forzada).
Un depósito para recuperación de aceite voluminoso, situado en la salida de las bombas, con cartuchos desaceitadores de microfibra incorporados, desenvuelve la función de silenciador y de eliminador de humos.
El aceite contenido en el sistema desempeña las funciones de lubricación, de refrigeración y de estanqueidad entre las partes giratorias de las bombas y las fijas. En la aspiración, la válvula de retención forma parte de las bombas y se suministra de serie; bajo pedido, puede suministrarse un filtro para las impurezas aspiradas.
Las bombas entre la MV 20 y la MV 100 están preparadas para la instalación de la gas ballast (bajo pedido), que mejora considerablemente la compatibilidad con el vapor de agua; en las restantes bombas, a partir de la MV 160R y hasta la MV 300R, la gas ballast se suministra de serie.
Esta serie de características especiales, junto con su robusta y compacta estructura, hacen que las bombas de la serie MV sean particularmente adecuadas para usos continuos y muy intensos.
Códigos de producto: MV200R MV200RA

top next
Bombas de vacío mv 300r y mv 300ra en baño de aceite

Bombas de vacío mv 300r y mv 300ra en baño de aceite

Las bombas de vacío de la serie MV son de tipo monoetapa, con álabes giratorios y lubricación en baño de aceite con recirculación.
Estas bombas están accionadas por medio de un motor eléctrico estándar, unido por medio de un acoplamiento de transmisión elástico.
Un ventilador centrífugo, montado en el eje de las bombas, garantiza un flujo de aire que optimice la refrigeración del cuerpo bomba (refrigeración superficial forzada).
Un depósito para recuperación de aceite voluminoso, situado en la salida de las bombas, con cartuchos desaceitadores de microfibra incorporados, desenvuelve la función de silenciador y de eliminador de humos.
El aceite contenido en el sistema desempeña las funciones de lubricación, de refrigeración y de estanqueidad entre las partes giratorias de las bombas y las fijas. En la aspiración, la válvula de retención forma parte de las bombas y se suministra de serie; bajo pedido, puede suministrarse un filtro para las impurezas aspiradas.
Las bombas entre la MV 20 y la MV 100 están preparadas para la instalación de la gas ballast (bajo pedido), que mejora considerablemente la compatibilidad con el vapor de agua; en las restantes bombas, a partir de la MV 160R y hasta la MV 300R, la gas ballast se suministra de serie.
Esta serie de características especiales, junto con su robusta y compacta estructura, hacen que las bombas de la serie MV sean particularmente adecuadas para usos continuos y muy intensos.
Códigos de producto: MV300R MV300RA

top next

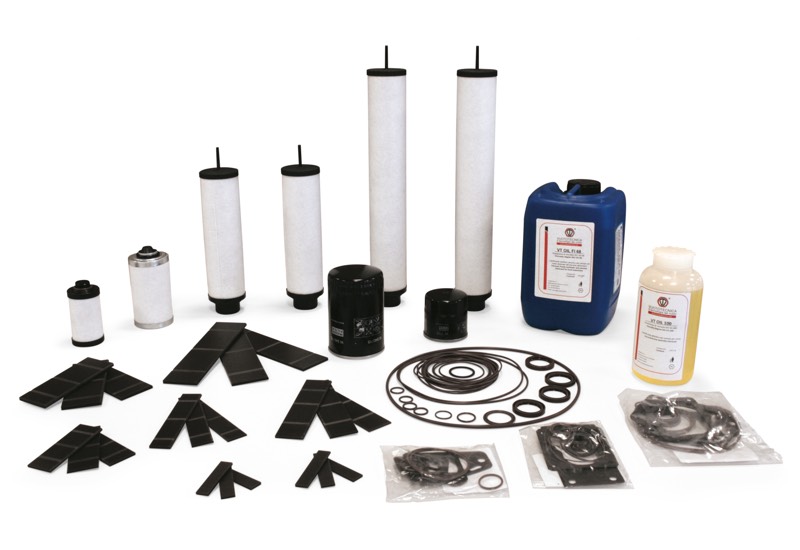

Accesorios y repuestos para bombas de vacío lubricadas

Accesorios y repuestos para bombas de vacío lubricadas

Códigos de producto: 00VTL0210 00VTL0410 00VTL0510 00VTL1010 00VTL10F10 00VTL15F10 00VTL20F10 00VTL25FG10 00VTL30FG10 00VTL35FG10 00VTL40G110 00VTL50G110 00VTL65G110 00VTL75G110 00VTL90G110 00VTL105G110 00VTL0610 00MV2010 00MV4010 00MV6010 00MV10010 00MV160R10 00MV200R10 00MV300R10 00KITVTL02 00KITVTL04 00KITVTL05 00KITVTL10 00KITVTL10F 00KITVTL15F 00KITVTL20F 00KITVTL25FG 00KITVTL30FG 00KITVTL35FG 00KITVTL40G1 00KITVTL50G1 00KITVTL65G1 00KITVTL75G1 00KITVTL90G1 00KITVTL105G1 00KITVTL06 00KITMV20 00KITMV40 00KITMV60 00KITMV100 00KITMV160R 00KITMV200R 00KITMV300R 100115 100215 100210 100310 100410 100510 100610 100710 FB5 FB10 FB20 FB25 FB30 FB40 FB50 FC10 FC20 FC25 FC30 FC35 FC40 FC50 FC60 MV200RA MV300R MV300RA 00VTL0011 00LPVTL99 00LPVTL40 00MV160R07 00MV200R07 00MV300R07 00VTL75G129 00VTL90G129 00VTL105G129 00MV2011 00MV4050 00MV6050 00MV10006 00MV160R06 00MV200R50 00MV300R50 VZ01 VZ02 ISO32 ISO68 ISO100 ISO150 ISO220 VTOIL32 VTOIL68 VTOIL100 VTOILFI68 VTOILFI100

top next
Bombas de vacío en seco vts 2 y 4

Bombas de vacío en seco vts 2 y 4

Se trata de pequeñas bombas de vacío con álabes giratorios, sin lubricación, con una capacidad de aspiración de 2 y 4 m3/h.
La forma especial de la cámara del estator y el grafito especial con que se han realizado los álabes y las bridas de cierre, permiten que estas bombas puedan funcionar sin lubricante.
El rotor de la bomba, al estar adosado al eje motor, permite reducir al mínimo el tamaño.
El motor y la bomba están refrigerados por el ventilador del motor (refrigeración superficial).
En la salida de la bomba se ha instalado un filtro con función de silenciador.
En la aspiración se recomienda montar un filtro para las impurezas aspiradas.
No se aconseja utilizar estas bombas cuando el fluido aspirado contiene vapores o condensados de agua o de aceite.
Las bombas VTS 2 y 4 también pueden suministrarse con motor eléctrico monofásico.
Códigos de producto: VTS2 VTS4

top next
Bombas de vacío en seco vts 6 cc con motor de c.C.

Bombas de vacío en seco vts 6 cc con motor de c.C.

Su tamaño extremadamente reducido, el óptimo grado de vacío final que puede alcanzarse, la ausencia total de lubricación y el motor eléctrico de corriente continua son las características que más destacan de esta bomba de vacío con álabes giratorios.
La bomba tiene una estructura tipo monobloque, con el rotor montado directamente en el eje motor.
El motor y la bomba están refrigerados por el ventilador del motor (refrigeración superficial).
En la salida de la bomba se ha instalado un filtro silenciador.
En la aspiración se recomienda instalar un filtro para las impurezas aspiradas.
No se recomienda utilizar esta bomba cuando el fluido aspirado contiene vapores o condensados de agua o de aceite.
La bomba VTS 6 CC se suministra exclusivamente con motor eléctrico de corriente continua (servicio S1) conforme con la directiva EMC (89/336/CEE).
Código de producto: VTS6CC

top next
Bombas de vacío en seco vts 6 y 10

Bombas de vacío en seco vts 6 y 10

Son bombas de vacío con álabes giratorios, sin lubricación, con una capacidad de aspiración de 6 y 10 m3/h.
La forma especial de la cámara del estator y el grafito especial con que se han realizado los álabes y las bridas de cierre, permiten que estas bombas puedan funcionar sin lubricante.
El rotor de la bomba, al estar adosado al eje motor, permite reducir al mínimo el tamaño.
El motor y la bomba están refrigerados por el ventilador del motor (refrigeración superficial).
En la salida de la bomba se ha instalado un filtro con función de silenciador.
En la aspiración se recomienda instalar un filtro para las impurezas aspiradas.
No se aconseja utilizar estas bombas cuando el fluido aspirado contiene vapores o condensados de agua o de aceite.
Las bombas VTS 6 y 10 también pueden suministrarse con motor eléctrico monofásico.
Códigos de producto: VTS6 VTS10

top next
Bombas de vacío en seco vts 10/f y 15/f

Bombas de vacío en seco vts 10/f y 15/f

Son bombas de vacío con álabes giratorios, sin lubricación, con una capacidad de aspiración de 10 y 15 m3/h.
La forma especial de la cámara del estator y el grafito especial con que se han realizado los álabes y las bridas de cierre permiten que estas bombas puedan funcionar sin lubricante.
El rotor de la bomba está montado en el eje motor y está soportado por cojinetes independientes, situados entre las dos bridas de cierre de la bomba.
La refrigeración de la bomba es de tipo superficial; el calor es dispersado a través de la superficie externa, formada por aletas, por medio de un ventilador radial situado entre el motor y la bomba.
En la salida de la bomba se ha instalado un filtro con función de silenciador.
En la aspiración se recomienda instalar un filtro para las impurezas aspiradas.
No se aconseja utilizar estas bombas cuando el fluido aspirado contiene vapores o condensados de agua o de aceite.
Estas bombas también pueden suministrarse con motores eléctricos monofásicos.
Códigos de producto: VTS10/F VTS15/F

top next
Bombas de vacío en seco vts 20/f y 25/f

Bombas de vacío en seco vts 20/f y 25/f

Son bombas de vacío con álabes giratorios, sin lubricación, con una capacidad de aspiración de 20 y 25 m3/h.
La forma especial de la cámara del estator y el grafito especial con que se han realizado los álabes y las bridas de cierre permiten que estas bombas puedan funcionar sin lubricante.
El rotor de la bomba está montado en el eje motor y está soportado por cojinetes independientes, situados entre las dos bridas de cierre de la bomba.
La refrigeración de la bomba es de tipo superficial; el calor es dispersado a través de la superficie externa, formada por aletas, por medio de un ventilador radial situado entre el motor y la bomba.
En la salida de la bomba se ha instalado un filtro con función de silenciador.
En la aspiración se recomienda instalar un filtro para las impurezas aspiradas.
No se aconseja utilizar estas bombas cuando el fluido aspirado contiene vapores o condensados de agua o de aceite.
Estas bombas también pueden suministrarse con motores eléctricos monofásicos.
Códigos de producto: VTS20/F VTS25/F

top next
Bombas de vacío en seco vts 10/fg, 15/fg y 20/fg

Bombas de vacío en seco vts 10/fg, 15/fg y 20/fg

Son bombas de vacío con álabes giratorios, sin lubricación, con una capacidad de aspiración de 10, 15 y 20 m3/h.
La forma especial de la cámara del estator y el grafito especial con que se han realizado los álabes y las bridas de cierre permiten que estas bombas puedan funcionar sin lubricante.
El rotor de la bomba está montado en su propio eje, soportado por cojinetes independientes, instalados en las dos bridas de cierre de la bomba.
De esta forma la bomba y el motor eléctrico son dos unidades independientes, que están fijadas a un soporte, y unidas entre sí por medio de un acoplamiento de transmisión elástico.
Esto permite el empleo de motores eléctricos estándar de las formas y tamaños indicados en la tabla.
La refrigeración de la bomba es de tipo superficial: el calor es dispersado por la superficie externa, formada por aletas, por medio de un ventilador radial situado entre el motor y la bomba.
En la salida de la bomba se ha instalado un filtro con función de silenciador.
En la aspiración se recomienda instalar un filtro para las impurezas aspiradas.
No se aconseja utilizar estas bombas cuando el fluido aspirado contiene vapores o condensados de agua o de aceite.
Las bombas con caudales hasta a 20 m3/h también se suministran con motores eléctricos monofásicos.
Códigos de producto: VTS10/FG VTS15/FG VTS20/FG

top next
Bombas de vacío en seco vts 25/fg, 30/fg y 35/fg

Bombas de vacío en seco vts 25/fg, 30/fg y 35/fg

Son bombas de vacío con álabes giratorios, sin lubricación, con una capacidad de aspiración de 25, 30 y 35 m3/h.
La forma especial de la cámara del estator y el grafito especial con que se han realizado los álabes y las bridas de cierre permiten que estas bombas puedan funcionar sin lubricante.
El rotor de la bomba está montado en su propio eje, soportado por cojinetes independientes, instalados en las dos bridas de cierre de la bomba.
De esta forma la bomba y el motor eléctrico son dos unidades independientes, que están fijadas a un soporte, y unidas entre sí por medio de un acoplamiento de transmisión elástico.
Esto permite el empleo de motores eléctricos estándar de las formas y tamaños indicados en la tabla.
La refrigeración de la bomba es de tipo superficial: el calor es dispersado por la superficie externa, formada por aletas, por medio de un ventilador radial situado entre el motor y la bomba.
En la salida de la bomba se ha instalado un filtro con función de silenciador.
En la aspiración se recomienda instalar un filtro para las impurezas aspiradas.
No se aconseja utilizar estas bombas cuando el fluido aspirado contiene vapores o condensados de agua o de aceite.
Las bombas con caudales hasta a 20 m3/h también se suministran con motores eléctricos monofásicos.
Códigos de producto: VTS25/FG VTS30/FG VTS35/FG

top next
Accesorios y repuestos para bombas de vacío en seco

Accesorios y repuestos para bombas de vacío en seco

Códigos de producto: 00VTS0210 00VTS0410 00VTS06CC10 00VTS0610 00VTS1010 00VTS10F10 00VTS15F10 00VTS20F10 00VTS25F10 00VTS10FG10 00VTS15FG10 00VTS20FG10 00VTS25FG10 00VTS30FG10 00VTS35FG10 00VTS0212 00VTS0216 00VTS0608 00VTS1012 00VTS10F21 00VTS10FG17 00VTS15FG17 00VTS20FG17 00VTS25FG17 00VTS30FG18 00VTS35FG18 00VTS0613 00VTS1019 00VTS10F21 00VTS10FG26 00VTS15FG26 00VTS20FG26 00VTS25FG26 00VTS30FG27 00VTS35FG27 00KITVTS02 00KITVTS04 00KITVTS06 00KITVTS06CC 00KITVTS10 00KITVTS10F 00KITVTS15F 00KITVTS20F 00KITVTS25F 00KITVTS10FG 00KITVTS15FG 00KITVTS20FG 00KITVTS25FG 00KITVTS30FG 00KITVTS35FG 100115 100210 100310 100410 FB5 FB10 FB20 FB25 FC10 FC20 FC25

top next
Minidepresores – generalidades

Minidepresores – generalidades

Los minidepresores son pequeñas unidades autónomas para la producción de vacío, que se caracterizan por su reducido tamaño.
Están formados por:
- Un pequeño depósito de chapa de acero soldada, con retención de vacío perfecta.
- Una bomba de vacío con álabes giratorios, de caudal reducido, en seco o lubricada.
- Un mini vacuostato para la regulación del grado de vacío máximo.
- Un vacuómetro para la lectura directa del grado de vacío.
- Un dispositivo eléctrico de control, protegido en una caja.
- Una válvula manual para cortar el vacío.
- Un grifo para la evacuación de condensados.
El mantenimiento del grado de vacío en el depósito, preconfigurado con el mini vacuostato, es completamente automático.
Los minidepresores también pueden suministrarse con motores eléctricos monofásicos o de C.C., siendo adecuados para equipar pequeñas unidades de trabajo, fijas o móviles, como por ejemplo:
- Carros con ventosas para la fijación y el transporte de vidrios y cristales.
- Sistemas de sujeción por vacío para esquís, para la elaboración del mármol, el abrillantado de objetos de cobre, estaño o plata, etc.
- Polipastos con ventosas para elevar televisores y electrodomésticos, para el montaje de cristales en los cerramientos, colocar baldosas cerámicas, alimentar con chapa las prensas, etc.

7.68
top next
Minidepresores do 06 y do 10

Minidepresores do 06 y do 10

Los minidepresores son pequeñas unidades autónomas para la producción de vacío, que se caracterizan por su reducido tamaño.
Están formados por:
- Un pequeño depósito de chapa de acero soldada, con retención de vacío perfecta.
- Una bomba de vacío con álabes giratorios, de caudal reducido, en seco o lubricada.
- Un mini vacuostato para la regulación del grado de vacío máximo.
- Un vacuómetro para la lectura directa del grado de vacío.
- Un dispositivo eléctrico de control, protegido en una caja.
- Una válvula manual para cortar el vacío.
- Un grifo para la evacuación de condensados.
El mantenimiento del grado de vacío en el depósito, preconfigurado con el mini vacuostato, es completamente automático.
Los minidepresores también pueden suministrarse con motores eléctricos monofásicos o de C.C., siendo adecuados para equipar pequeñas unidades de trabajo, fijas o móviles, como por ejemplo:
- Carros con ventosas para la fijación y el transporte de vidrios y cristales.
- Sistemas de sujeción por vacío para esquís, para la elaboración del mármol, el abrillantado de objetos de cobre, estaño o plata, etc.
- Polipastos con ventosas para elevar televisores y electrodomésticos, para el montaje de cristales en los cerramientos, colocar baldosas cerámicas, alimentar con chapa las prensas, etc.
Códigos de producto: DO06VTS2 DO06VTS2M DO06VTS4 DO06VTS4M DO06VTS6 DO06VTS6M DO06VTS6CC DO10VTS2 DO10VTS2M DO10VTS4 DO10VTS4M DO10VTS6 DO10VTS6M DO10VTS6CC DO06VTL2 DO06VTL2M DO06VTL4 DO06VTL4M DO06VTL5 DO06VTL5M DO06VTL6CC DO10VTL2 DO10VTL2M DO10VTL4 DO10VTL4M DO10VTL5 DO10VTL5M DO10VTL6CC

top next
Minidepresores do 20

Minidepresores do 20

Los minidepresores son pequeñas unidades autónomas para la producción de vacío, que se caracterizan por su reducido tamaño.
Están formados por:
- Un pequeño depósito de chapa de acero soldada, con retención de vacío perfecta.
- Una bomba de vacío con álabes giratorios, de caudal reducido, en seco o lubricada.
- Un mini vacuostato para la regulación del grado de vacío máximo.
- Un vacuómetro para la lectura directa del grado de vacío.
- Un dispositivo eléctrico de control, protegido en una caja.
- Una válvula manual para cortar el vacío.
- Un grifo para la evacuación de condensados.
El mantenimiento del grado de vacío en el depósito, preconfigurado con el mini vacuostato, es completamente automático.
Los minidepresores también pueden suministrarse con motores eléctricos monofásicos o de C.C., siendo adecuados para equipar pequeñas unidades de trabajo, fijas o móviles, como por ejemplo:
- Carros con ventosas para la fijación y el transporte de vidrios y cristales.
- Sistemas de sujeción por vacío para esquís, para la elaboración del mármol, el abrillantado de objetos de cobre, estaño o plata, etc.
- Polipastos con ventosas para elevar televisores y electrodomésticos, para el montaje de cristales en los cerramientos, colocar baldosas cerámicas, alimentar con chapa las prensas, etc.
Códigos de producto: DO20VTL5 DO20VTL5M DO20VTL6CC DO20VTL10 DO20VTL10M DO20VTL10/F DO20VTL10/FM DO20VTL15/F DO20VTL15/FM DO20VTL20/F DO20VTL20/FM DO20MV20 DO20MV20M

7.71
top next
Depresores horizontales – generalidades

Depresores horizontales – generalidades

Se fabrican en versiones con distintas capacidades y caudales, y están formados por:
- Un depósito horizontal de chapa de acero soldada con retención de vacío perfecta.
- Una bomba de vacío con álabes giratorios, a escoger en función de la capacidad de aspiración y el grado de vacío requerido.
- Un vacuostato para la regulación del grado de vacío operativo.
- Un vacuómetro para la lectura directa del grado de vacío en el depósito.
- Un dispositivo eléctrico de control, protegido en una caja de plástico, para los depósitos de 25 y 50 litros; la caja es metálica y hermética para los depósitos de más de 100 litros.
- Una válvula manual para cortar el vacío.
- Un grifo para la evacuación de condensados.
El mantenimiento del grado de vacío en el depósito, previamente configurado con el vacuostato, es completamente automático. El funcionamiento de la bomba puede ser de tipo continuo o automático, según se prefiera.
Estos depresores normalmente se utilizan para la manipulación con ventosas de cargas especialmente pesadas o de valor, pues cuando falta corriente eléctrica las ventosas continúan funcionando un determinado tiempo, que varía en función de la
capacidad del depósito.
También se recomiendan cuando se conectan varias máquinas, para centralizar el vacío.
En cuanto al consumo energético, los depresores ofrecen ventajas, pues la bomba se pone en marcha solo cuando una máquina requiere el vacío.

7.72
top next
Depresores horizontales do 25 y do 50

Depresores horizontales do 25 y do 50

Se fabrican en versiones con distintas capacidades y caudales, y están formados por:
- Un depósito horizontal de chapa de acero soldada con retención de vacío perfecta.
- Una bomba de vacío con álabes giratorios, a escoger en función de la capacidad de aspiración y el grado de vacío requerido.
- Un vacuostato para la regulación del grado de vacío operativo.
- Un vacuómetro para la lectura directa del grado de vacío en el depósito.
- Un dispositivo eléctrico de control, protegido en una caja de plástico, para los depósitos de 25 y 50 litros; la caja es metálica y hermética para los depósitos de más de 100 litros.
- Una válvula manual para cortar el vacío.
- Un grifo para la evacuación de condensados.
El mantenimiento del grado de vacío en el depósito, previamente configurado con el vacuostato, es completamente automático. El funcionamiento de la bomba puede ser de tipo continuo o automático, según se prefiera.
Estos depresores normalmente se utilizan para la manipulación con ventosas de cargas especialmente pesadas o de valor, pues cuando falta corriente eléctrica las ventosas continúan funcionando un determinado tiempo, que varía en función de la
capacidad del depósito.
También se recomiendan cuando se conectan varias máquinas, para centralizar el vacío.
En cuanto al consumo energético, los depresores ofrecen ventajas, pues la bomba se pone en marcha solo cuando una máquina requiere el vacío.
Códigos de producto: DO25VTL5 DO25VTL5M DO25VTL6CC DO25VTL10 DO25VTL10M DO50VTL5 DO50VTL5M DO50VTL6CC DO50VTL10 DO50VTL10M

7.73
top next
Depresores horizontales do 100 y do 150

Depresores horizontales do 100 y do 150

Se fabrican en versiones con distintas capacidades y caudales, y están formados por:
- Un depósito horizontal de chapa de acero soldada con retención de vacío perfecta.
- Una bomba de vacío con álabes giratorios, a escoger en función de la capacidad de aspiración y el grado de vacío requerido.
- Un vacuostato para la regulación del grado de vacío operativo.
- Un vacuómetro para la lectura directa del grado de vacío en el depósito.
- Un dispositivo eléctrico de control, protegido en una caja de plástico, para los depósitos de 25 y 50 litros; la caja es metálica y hermética para los depósitos de más de 100 litros.
- Una válvula manual para cortar el vacío.
- Un grifo para la evacuación de condensados.
El mantenimiento del grado de vacío en el depósito, previamente configurado con el vacuostato, es completamente automático. El funcionamiento de la bomba puede ser de tipo continuo o automático, según se prefiera.
Estos depresores normalmente se utilizan para la manipulación con ventosas de cargas especialmente pesadas o de valor, pues cuando falta corriente eléctrica las ventosas continúan funcionando un determinado tiempo, que varía en función de la
capacidad del depósito.
También se recomiendan cuando se conectan varias máquinas, para centralizar el vacío.
En cuanto al consumo energético, los depresores ofrecen ventajas, pues la bomba se pone en marcha solo cuando una máquina requiere el vacío.
Códigos de producto: DO100VTL10/F DO100VTL10/FM DO100VTL15/F DO100VTL15/FM DO100VTL20/F DO100VTL20/FM DO100MV20 DO100MV20M DO150VTL25/FG DO150VTL30/FG DO150VTL35/FG DO150MV40 DO150VTL50/G1 DO150MV60 DO150VTL75/G1

7.74
top next
Depresores horizontales do 300 y do 500

Depresores horizontales do 300 y do 500

Se fabrican en versiones con distintas capacidades y caudales, y están formados por:
- Un depósito horizontal de chapa de acero soldada con retención de vacío perfecta.
- Una bomba de vacío con álabes giratorios, a escoger en función de la capacidad de aspiración y el grado de vacío requerido.
- Un vacuostato para la regulación del grado de vacío operativo.
- Un vacuómetro para la lectura directa del grado de vacío en el depósito.
- Un dispositivo eléctrico de control, protegido en una caja de plástico, para los depósitos de 25 y 50 litros; la caja es metálica y hermética para los depósitos de más de 100 litros.
- Una válvula manual para cortar el vacío.
- Un grifo para la evacuación de condensados.
El mantenimiento del grado de vacío en el depósito, previamente configurado con el vacuostato, es completamente automático. El funcionamiento de la bomba puede ser de tipo continuo o automático, según se prefiera.
Estos depresores normalmente se utilizan para la manipulación con ventosas de cargas especialmente pesadas o de valor, pues cuando falta corriente eléctrica las ventosas continúan funcionando un determinado tiempo, que varía en función de la
capacidad del depósito.
También se recomiendan cuando se conectan varias máquinas, para centralizar el vacío.
En cuanto al consumo energético, los depresores ofrecen ventajas, pues la bomba se pone en marcha solo cuando una máquina requiere el vacío.
Códigos de producto: DO300MV60 DO300VTL75/G1 DO300MV100 DO300VTL105/G1 DO300MV160R DO500MV100 DO500VTL105/G1 DO500MV160R DO500MV200R DO500MV300R

7.75
top next
Depresores horizontales do 1000

Depresores horizontales do 1000

Se fabrican en versiones con distintas capacidades y caudales, y están formados por:
- Un depósito horizontal de chapa de acero soldada con retención de vacío perfecta.
- Una bomba de vacío con álabes giratorios, a escoger en función de la capacidad de aspiración y el grado de vacío requerido.
- Un vacuostato para la regulación del grado de vacío operativo.
- Un vacuómetro para la lectura directa del grado de vacío en el depósito.
- Un dispositivo eléctrico de control, protegido en una caja de plástico, para los depósitos de 25 y 50 litros; la caja es metálica y hermética para los depósitos de más de 100 litros.
- Una válvula manual para cortar el vacío.
- Un grifo para la evacuación de condensados.
El mantenimiento del grado de vacío en el depósito, previamente configurado con el vacuostato, es completamente automático. El funcionamiento de la bomba puede ser de tipo continuo o automático, según se prefiera.
Estos depresores normalmente se utilizan para la manipulación con ventosas de cargas especialmente pesadas o de valor, pues cuando falta corriente eléctrica las ventosas continúan funcionando un determinado tiempo, que varía en función de la
capacidad del depósito.
También se recomiendan cuando se conectan varias máquinas, para centralizar el vacío.
En cuanto al consumo energético, los depresores ofrecen ventajas, pues la bomba se pone en marcha solo cuando una máquina requiere el vacío.
Códigos de producto: DO1000MV200R DO1000MV300R

7.76
top next
Depresores de seguridad horizontales – generalidades

Depresores de seguridad horizontales – generalidades

Los depresores de seguridad han sido pensados para centralizar el vacío en todos aquellos lugares de trabajo, hospitales, laboratorios, etc., donde es necesario garantizar el vacío 24 horas al día.
Están formados por:
- Un depósito horizontal de chapa de acero soldada con retención de vacío perfecta.
- Dos bombas de vacío con álabes giratorios, a escoger en función de la capacidad de aspiración y del grado de vacío requerido.
- Tres vacuostatos, dos de ellos para la regulación del grado de vacío de cada bomba y otro para establecer el valor mínimo de seguridad de la instalación, por debajo del cual se dispara la alarma.
- Un vacuómetro para la lectura directa del grado de vacío en el depósito.
- Dos válvulas manuales para la desactivación de las bombas.
- Una válvula manual para cortar el vacío.
- Un grifo para la evacuación de condensados.
- Un dispositivo eléctrico de control protegido por una caja metálica hermética, con conmutadores de selección del funcionamiento de las bombas (automático o manual), dispositivo de alarma con señales acústica y luminosa, pulsadores de prueba de alarma y contador de horas de funcionamiento en cada bomba.
El depresor de seguridad normalmente prevé el funcionamiento de una bomba, una segunda bomba se enciende automáticamente cuando el consumo aumenta y cuando el grado de vacío se sitúa por debajo de un valor predefinido.
El temporizador automático, instalado en el cuadro eléctrico de control, determina con precisión la prioridad de puesta en servicio de las bombas, igualando el desgaste mecánico de todas ellas.
Los sistemas de alarma del cuadro eléctrico y a distancia se ponen en marcha cuando el grado de vacío de la instalación se sitúa por debajo del valor mínimo de seguridad previsto.

7.77
top next
Depresores de seguridad horizontales dso 300 y dso 500

Depresores de seguridad horizontales dso 300 y dso 500

Los depresores de seguridad han sido pensados para centralizar el vacío en todos aquellos lugares de trabajo, hospitales, laboratorios, etc., donde es necesario garantizar el vacío 24 horas al día.
Están formados por:
- Un depósito horizontal de chapa de acero soldada con retención de vacío perfecta.
- Dos bombas de vacío con álabes giratorios, a escoger en función de la capacidad de aspiración y del grado de vacío requerido.
- Tres vacuostatos, dos de ellos para la regulación del grado de vacío de cada bomba y otro para establecer el valor mínimo de seguridad de la instalación, por debajo del cual se dispara la alarma.
- Un vacuómetro para la lectura directa del grado de vacío en el depósito.
- Dos válvulas manuales para la desactivación de las bombas.
- Una válvula manual para cortar el vacío.
- Un grifo para la evacuación de condensados.
- Un dispositivo eléctrico de control protegido por una caja metálica hermética, con conmutadores de selección del funcionamiento de las bombas (automático o manual), dispositivo de alarma con señales acústica y luminosa, pulsadores de prueba de alarma y contador de horas de funcionamiento en cada bomba.
El depresor de seguridad normalmente prevé el funcionamiento de una bomba, una segunda bomba se enciende automáticamente cuando el consumo aumenta y cuando el grado de vacío se sitúa por debajo de un valor predefinido.
El temporizador automático, instalado en el cuadro eléctrico de control, determina con precisión la prioridad de puesta en servicio de las bombas, igualando el desgaste mecánico de todas ellas.
Los sistemas de alarma del cuadro eléctrico y a distancia se ponen en marcha cuando el grado de vacío de la instalación se sitúa por debajo del valor mínimo de seguridad previsto.
Códigos de producto: DSO300MV40 DSO300VTL50/G1 DSO300MV60 DSO300VTL75/G1 DSO300MV100 DSO300VTL105/G1 DSO500VTL50/G1 DSO500MV60 DSO500VTL75/G1 DSO500MV100 DSO500VTL105/G1 DSO500MV160R

7.78
top next
Depresores de seguridad horizontales dso 1000

Depresores de seguridad horizontales dso 1000

Los depresores de seguridad han sido pensados para centralizar el vacío en todos aquellos lugares de trabajo, hospitales, laboratorios, etc., donde es necesario garantizar el vacío 24 horas al día.
Están formados por:
- Un depósito horizontal de chapa de acero soldada con retención de vacío perfecta.
- Dos bombas de vacío con álabes giratorios, a escoger en función de la capacidad de aspiración y del grado de vacío requerido.
- Tres vacuostatos, dos de ellos para la regulación del grado de vacío de cada bomba y otro para establecer el valor mínimo de seguridad de la instalación, por debajo del cual se dispara la alarma.
- Un vacuómetro para la lectura directa del grado de vacío en el depósito.
- Dos válvulas manuales para la desactivación de las bombas.
- Una válvula manual para cortar el vacío.
- Un grifo para la evacuación de condensados.
- Un dispositivo eléctrico de control protegido por una caja metálica hermética, con conmutadores de selección del funcionamiento de las bombas (automático o manual), dispositivo de alarma con señales acústica y luminosa, pulsadores de prueba de alarma y contador de horas de funcionamiento en cada bomba.
El depresor de seguridad normalmente prevé el funcionamiento de una bomba, una segunda bomba se enciende automáticamente cuando el consumo aumenta y cuando el grado de vacío se sitúa por debajo de un valor predefinido.
El temporizador automático, instalado en el cuadro eléctrico de control, determina con precisión la prioridad de puesta en servicio de las bombas, igualando el desgaste mecánico de todas ellas.
Los sistemas de alarma del cuadro eléctrico y a distancia se ponen en marcha cuando el grado de vacío de la instalación se sitúa por debajo del valor mínimo de seguridad previsto.
Códigos de producto: DSO1000MV60 DSO1000VTL75/G1 DSO1000MV100 DSO1000VTL105/G1 DSO1000MV160R DSO1000MV200R DSO1000MV300R

7.79
top next
Depresores verticales – generalidades

Depresores verticales – generalidades

Se fabrican en versiones con distintas capacidades y caudales, y están formados por:
- Un depósito vertical de chapa de acero soldada con retención de vacío perfecta.
- Una bomba de vacío con álabes giratorios, a escoger en función de la capacidad de aspiración y el grado de vacío requerido.
- Un vacuostato para la regulación del grado de vacío operativo.
- Un vacuómetro para la lectura directa del grado de vacío en el depósito.
- Un dispositivo eléctrico de control, protegido por una caja metálica hermética.
- Una válvula manual para cortar el vacío.
- Un grifo para la evacuación de condensados.
El mantenimiento del grado de vacío en el depósito, previamente configurado con el vacuostato, es completamente automático.
El funcionamiento de la bomba puede ser de tipo continuo o automático, según se prefiera.
Los depresores normalmente se emplean para servir a varias máquinas que utilizan el vacío y están conectadas entre sí; también se emplean, por motivos de seguridad, para los manipuladores con ventosas, pues cuando falla el suministro de corriente eléctrica permiten que las ventosas continúen sujetando la carga durante un tiempo directamente proporcional a la capacidad del depósito.
En cuanto al consumo energético, en ambos casos el depresor resulta muy ventajoso, pues la bomba se pone en marcha solamente para restablecer el vacío en el depósito según los valores predefinidos, y sus encendidos dependen exclusivamente de la cantidad de aire efectivamente aspirado por la aplicación.

7.80
top next
Depresores verticales dv 150 y dv 300

Depresores verticales dv 150 y dv 300

Se fabrican en versiones con distintas capacidades y caudales, y están formados por:
- Un depósito vertical de chapa de acero soldada con retención de vacío perfecta.
- Una bomba de vacío con álabes giratorios, a escoger en función de la capacidad de aspiración y el grado de vacío requerido.
- Un vacuostato para la regulación del grado de vacío operativo.
- Un vacuómetro para la lectura directa del grado de vacío en el depósito.
- Un dispositivo eléctrico de control, protegido por una caja metálica hermética.
- Una válvula manual para cortar el vacío.
- Un grifo para la evacuación de condensados.
El mantenimiento del grado de vacío en el depósito, previamente configurado con el vacuostato, es completamente automático.
El funcionamiento de la bomba puede ser de tipo continuo o automático, según se prefiera.
Los depresores normalmente se emplean para servir a varias máquinas que utilizan el vacío y están conectadas entre sí; también se emplean, por motivos de seguridad, para los manipuladores con ventosas, pues cuando falla el suministro de corriente eléctrica permiten que las ventosas continúen sujetando la carga durante un tiempo directamente proporcional a la capacidad del depósito.
En cuanto al consumo energético, en ambos casos el depresor resulta muy ventajoso, pues la bomba se pone en marcha solamente para restablecer el vacío en el depósito según los valores predefinidos, y sus encendidos dependen exclusivamente de la cantidad de aire efectivamente aspirado por la aplicación.
Códigos de producto: DV150VTL25/FG DV150VTL30/FG DV150VTL35/FG DV150MV40 DV150VTL50/G1 DV150MV60 DV150VTL75/G1 DV300MV40 DV300VTL50/G1 DV300MV60 DV300VTL75/G1 DV300MV100 DV300VTL105/G1 DV300MV160R

7.81
top next
Depresores verticales dv 500 y dv 1000

Depresores verticales dv 500 y dv 1000

Se fabrican en versiones con distintas capacidades y caudales, y están formados por:
- Un depósito vertical de chapa de acero soldada con retención de vacío perfecta.
- Una bomba de vacío con álabes giratorios, a escoger en función de la capacidad de aspiración y el grado de vacío requerido.
- Un vacuostato para la regulación del grado de vacío operativo.
- Un vacuómetro para la lectura directa del grado de vacío en el depósito.
- Un dispositivo eléctrico de control, protegido por una caja metálica hermética.
- Una válvula manual para cortar el vacío.
- Un grifo para la evacuación de condensados.
El mantenimiento del grado de vacío en el depósito, previamente configurado con el vacuostato, es completamente automático.
El funcionamiento de la bomba puede ser de tipo continuo o automático, según se prefiera.
Los depresores normalmente se emplean para servir a varias máquinas que utilizan el vacío y están conectadas entre sí; también se emplean, por motivos de seguridad, para los manipuladores con ventosas, pues cuando falla el suministro de corriente eléctrica permiten que las ventosas continúen sujetando la carga durante un tiempo directamente proporcional a la capacidad del depósito.
En cuanto al consumo energético, en ambos casos el depresor resulta muy ventajoso, pues la bomba se pone en marcha solamente para restablecer el vacío en el depósito según los valores predefinidos, y sus encendidos dependen exclusivamente de la cantidad de aire efectivamente aspirado por la aplicación.
Códigos de producto: DV500MV160R DV500MV200R DV500MV300R DV1000MV200R DV1000MV300R

7.82
top next
Depresores de seguridad verticales – generalidades

Depresores de seguridad verticales – generalidades

Se fabrican en versiones con distintas capacidades y caudales, y están formados por:
- Un depósito vertical de chapa de acero soldada con retención de vacío perfecta.
- Una bomba de vacío con álabes giratorios, a escoger en función de la capacidad de aspiración y el grado de vacío requerido.
- Un vacuostato para la regulación del grado de vacío operativo.
- Un vacuómetro para la lectura directa del grado de vacío en el depósito.
- Un dispositivo eléctrico de control, protegido por una caja metálica hermética.
- Una válvula manual para cortar el vacío.
- Un grifo para la evacuación de condensados.
El mantenimiento del grado de vacío en el depósito, previamente configurado con el vacuostato, es completamente automático.
El funcionamiento de la bomba puede ser de tipo continuo o automático, según se prefiera.
Los depresores normalmente se emplean para servir a varias máquinas que utilizan el vacío y están conectadas entre sí; también se emplean, por motivos de seguridad, para los manipuladores con ventosas, pues cuando falla el suministro de corriente eléctrica permiten que las ventosas continúen sujetando la carga durante un tiempo directamente proporcional a la capacidad del depósito.
En cuanto al consumo energético, en ambos casos el depresor resulta muy ventajoso, pues la bomba se pone en marcha solamente para restablecer el vacío en el depósito según los valores predefinidos, y sus encendidos dependen exclusivamente de la cantidad de aire efectivamente aspirado por la aplicación.

7.83
top next
Depresores de seguridad verticales dsv 150 y dsv 300

Depresores de seguridad verticales dsv 150 y dsv 300

Se fabrican en versiones con distintas capacidades y caudales, y están formados por:
- Un depósito vertical de chapa de acero soldada con retención de vacío perfecta.
- Una bomba de vacío con álabes giratorios, a escoger en función de la capacidad de aspiración y el grado de vacío requerido.
- Un vacuostato para la regulación del grado de vacío operativo.
- Un vacuómetro para la lectura directa del grado de vacío en el depósito.
- Un dispositivo eléctrico de control, protegido por una caja metálica hermética.
- Una válvula manual para cortar el vacío.
- Un grifo para la evacuación de condensados.
El mantenimiento del grado de vacío en el depósito, previamente configurado con el vacuostato, es completamente automático.
El funcionamiento de la bomba puede ser de tipo continuo o automático, según se prefiera.
Los depresores normalmente se emplean para servir a varias máquinas que utilizan el vacío y están conectadas entre sí; también se emplean, por motivos de seguridad, para los manipuladores con ventosas, pues cuando falla el suministro de corriente eléctrica permiten que las ventosas continúen sujetando la carga durante un tiempo directamente proporcional a la capacidad del depósito.
En cuanto al consumo energético, en ambos casos el depresor resulta muy ventajoso, pues la bomba se pone en marcha solamente para restablecer el vacío en el depósito según los valores predefinidos, y sus encendidos dependen exclusivamente de la cantidad de aire efectivamente aspirado por la aplicación.
Códigos de producto: DSV150VTL10/F DSV150VTL15/F DSV150VTL20/F DSV150MV20 DSV150VTL25/FG DSV150VTL30/FG DSV150VTL35/FG DSV300MV40 DSV300VTL50/G1 DSV300MV60 DSV300VTL75/G1 DSV300MV100 DSV300VTL105/G1

7.84
top next
Depresores de seguridad verticales dsv 500 y dsv 1000

Depresores de seguridad verticales dsv 500 y dsv 1000

Se fabrican en versiones con distintas capacidades y caudales, y están formados por:
- Un depósito vertical de chapa de acero soldada con retención de vacío perfecta.
- Una bomba de vacío con álabes giratorios, a escoger en función de la capacidad de aspiración y el grado de vacío requerido.
- Un vacuostato para la regulación del grado de vacío operativo.
- Un vacuómetro para la lectura directa del grado de vacío en el depósito.
- Un dispositivo eléctrico de control, protegido por una caja metálica hermética.
- Una válvula manual para cortar el vacío.
- Un grifo para la evacuación de condensados.
El mantenimiento del grado de vacío en el depósito, previamente configurado con el vacuostato, es completamente automático.
El funcionamiento de la bomba puede ser de tipo continuo o automático, según se prefiera.
Los depresores normalmente se emplean para servir a varias máquinas que utilizan el vacío y están conectadas entre sí; también se emplean, por motivos de seguridad, para los manipuladores con ventosas, pues cuando falla el suministro de corriente eléctrica permiten que las ventosas continúen sujetando la carga durante un tiempo directamente proporcional a la capacidad del depósito.
En cuanto al consumo energético, en ambos casos el depresor resulta muy ventajoso, pues la bomba se pone en marcha solamente para restablecer el vacío en el depósito según los valores predefinidos, y sus encendidos dependen exclusivamente de la cantidad de aire efectivamente aspirado por la aplicación.
Códigos de producto: DSV500MV60 DSV500VTL75/G1 DSV500MV100 DSV500VTL105/G1 DSV500MV160R DSV1000MV160R DSV1000MV200R DSV1000MV300R

7.85
top next
Depresores de seguridad verticales dsv 2000

Depresores de seguridad verticales dsv 2000

Se fabrican en versiones con distintas capacidades y caudales, y están formados por:
- Un depósito vertical de chapa de acero soldada con retención de vacío perfecta.
- Una bomba de vacío con álabes giratorios, a escoger en función de la capacidad de aspiración y el grado de vacío requerido.
- Un vacuostato para la regulación del grado de vacío operativo.
- Un vacuómetro para la lectura directa del grado de vacío en el depósito.
- Un dispositivo eléctrico de control, protegido por una caja metálica hermética.
- Una válvula manual para cortar el vacío.
- Un grifo para la evacuación de condensados.
El mantenimiento del grado de vacío en el depósito, previamente configurado con el vacuostato, es completamente automático.
El funcionamiento de la bomba puede ser de tipo continuo o automático, según se prefiera.
Los depresores normalmente se emplean para servir a varias máquinas que utilizan el vacío y están conectadas entre sí; también se emplean, por motivos de seguridad, para los manipuladores con ventosas, pues cuando falla el suministro de corriente eléctrica permiten que las ventosas continúen sujetando la carga durante un tiempo directamente proporcional a la capacidad del depósito.
En cuanto al consumo energético, en ambos casos el depresor resulta muy ventajoso, pues la bomba se pone en marcha solamente para restablecer el vacío en el depósito según los valores predefinidos, y sus encendidos dependen exclusivamente de la cantidad de aire efectivamente aspirado por la aplicación.
Códigos de producto: DSV2000MV200R DSV2000MV300R

7.86
top next
Depósitos para minidepresores

Depósitos para minidepresores

Depósitos para minidepresores

Los depósitos para minidepresores son horizontales y de sección rectangular.
Son de chapa de acero soldada, con retención de vacío perfecta, acabados con pinturas especiales resistentes a la corrosión de los condensados de agua.
Están preparados para la instalación de una bomba de vacío y del equipamiento eléctrico, a escoger entre los de la tabla.
Disponen de:
- Un mini vacuostato para la regulación del grado de vacío máximo.
- Un vacuómetro para la lectura directa del grado de vacío en el depósito.
- Una válvula de retención adecuada a la bomba
- Una válvula manual para cortar el vacío.
- Un grifo para la evacuación de condensados.
- Conductos, racores y tornillos para conectar y fijar la bomba al depósito.
Están disponibles con capacidades volumétricas de 6, 10 y 20 litros.
Códigos de producto: DO0601 DO1001 DO2001 DO2002

top next
Depósitos para depresores horizontales con una bomba de vacío

Depósitos para depresores horizontales con una bomba de vacío

Los depósitos para depresores horizontales son de sección circular.
Fabricados con chapa de acero soldada con retención de vacío perfecta, están acabados con pinturas especiales resistentes a la corrosión de los condensados de agua.
Están preparados para la instalación de una bomba de vacío y del equipamiento eléctrico, a escoger entre los de la tabla.
Disponen de:
- Un vacuostato para la regulación del grado de vacío operativo.
- Un vacuómetro para la lectura directa del grado de vacío en el depósito.
- Una válvula de retención para las bombas que no disponen de esta.
- Una válvula manual para cortar el vacío.
- Un grifo para la evacuación de condensados.
- Conductos, racores y tornillos para conectar y fijar la bomba al depósito.
Están disponibles con distintas capacidades volumétricas, a partir de 25 litros y hasta 1000 litros.
Códigos de producto: DO2501 DO2502 DO5001 DO5002 DO10001 DO10002 DO15001 DO15002 DO15003 DO30002 DO30003 DO30004 DO30005 DO50001 DO50004 DO50003 DO50002 DO100002

top next
Depósitos para depresores horizontales con dos bombas de vacío

Depósitos para depresores horizontales con dos bombas de vacío

Los depósitos para depresores horizontales son de sección circular.
Fabricados con chapa de acero soldada con retención de vacío perfecta, están acabados con pinturas especiales resistentes a la corrosión de los condensados de agua.
Están preparados para la instalación de dos bombas de vacío y del equipamiento eléctrico, a escoger entre los de la tabla.
Disponen de:
- Un vacuostato para la regulación del grado de vacío operativo.
- Un vacuómetro para la lectura directa del grado de vacío en el depósito.
- Dos válvulas de retención para las bombas que no disponen de esta.
- Dos válvulas manuales para la desactivación de las bombas.
- Una válvula manual para cortar el vacío.
- Un grifo para la evacuación de condensados.
- Conductos, racores y tornillos para conectar y fijar las bombas al depósito.
Están disponibles con distintas capacidades volumétricas, de 300 a 1000 litros.
Códigos de producto: D2030001 D2030003 D2030004 D2030002 D2050001 D2050002 D2050004 D2050003 D2050005 D20100002 D20100004 D20100003 D20100005 D20100006

top next
Depósitos para depresores de seguridad horizontales con dos bombas de vacío

Depósitos para depresores de seguridad horizontales con dos bombas de vacío

Los depósitos para depresores de seguridad horizontales son de sección circular.
Fabricados con chapa de acero soldada con retención de vacío perfecta, están acabados con pinturas especiales resistentes a la corrosión de los condensados de agua.
Están preparados para la instalación de dos bombas de vacío y del equipamiento eléctrico, a escoger entre los de la tabla.
Disponen de:
- Tres vacuostatos, dos de ellos para la regulación del grado de vacío de cada bomba y otro para establecer el valor mínimo de seguridad de la instalación, por debajo del cual se dispara la alarma.
- Un vacuómetro para la lectura directa del grado de vacío en el depósito.
- Dos válvulas de retención para las bombas que no disponen de esta.
- Dos válvulas manuales para la desactivación de las bombas.
- Una válvula manual para cortar el vacío.
- Un grifo para la evacuación de condensados.
- Conductos, racores y tornillos para conectar y fijar las bombas al depósito.
Están disponibles con distintas capacidades volumétricas, de 300 a 1000 litros.
Códigos de producto: DSO30001 DSO30003 DSO30004 DSO50001 DSO50002 DSO50004 DSO50003 DSO50005 DSO100002 DSO100004 DSO100003 DSO100005 DSO100006

top next
Depósitos para depresores verticales con una bomba de vacío

Depósitos para depresores verticales con una bomba de vacío

Los depósitos para depresores verticales son de sección circular y de chapa de acero soldada con retención de vacío perfecta, mientras que el bastidor de soporte de las bombas, soldado al depósito, y está realizado con perfiles de acero.
El depósito y el bastidor de soporte están acabados con pinturas especiales resistentes a la corrosión de los condensados de agua.
Están preparados para la instalación de una bomba de vacío y del equipamiento eléctrico, a escoger entre los de la tabla.
Disponen de:
- Un vacuostato para la regulación del grado de vacío operativo.
- Un vacuómetro para la lectura directa del grado de vacío en el depósito.
- Una válvula de retención para las bombas que no disponen de esta.
- Una válvula manual para cortar el vacío.
- Un grifo para la evacuación de condensados.
- Conductos y racores para conectar la bomba al depósito y tornillos para su fijación al bastidor de soporte.
Están disponibles con distintas capacidades volumétricas, de 150 a 1000 litros.
Códigos de producto: DV15001 DV15002 DV15003 DV30001 DV30004 DV30002 DV30003 DV50002 DV50003 DV100003

top next
Depósitos para depresores verticales con dos bombas de vacío

Depósitos para depresores verticales con dos bombas de vacío

Nuestros depósitos para depresores verticales son de sección circular y de chapa de acero soldada con retención de vacío perfecta, mientras que el bastidor de soporte de las bombas está soldado a los depósitos, posee una capacidad volumétrica de hasta 500 litros, siendo autónomo por encima de esta capacidad, y está realizado con perfiles de acero.
El depósito y el bastidor de soporte están acabados con pinturas especiales resistentes a la corrosión de los condensados de agua.
Están preparados para la instalación de dos bombas de vacío y del equipamiento eléctrico, a escoger entre los de la tabla.
Disponen de:
- Un vacuostato para la regulación del grado de vacío operativo.
- Un vacuómetro para la lectura directa del grado de vacío en el depósito.
- Dos válvulas de retención para las bombas que no disponen de esta.
- Dos válvulas manuales para la desactivación de las bombas.
- Una válvula manual para cortar el vacío.
- Un grifo para la evacuación de condensados.
- Conductos y racores para conectar las bombas al depósito y tornillos para su fijación al bastidor de soporte.
Están disponibles con distintas capacidades volumétricas, de 150 a 2000 litros.
Códigos de producto: D2V15001 D2V15003 D2V15002 D2V30001 D2V30002 D2V30003 D2V50001 D2V50003 D2V50002 D2V50004 D2V100001 D2V100002 D2V200001

top next
Depósitos para depresores de seguridad verticales con dos bombas de vacío

Depósitos para depresores de seguridad verticales con dos bombas de vacío

Los depósitos para depresores de seguridad verticales son de sección circular y de chapa de acero soldada con retención de vacío perfecta, mientras que el bastidor de soporte de las bombas está soldado a los depósitos, posee una capacidad volumétrica de hasta 500 litros, siendo autónomo por encima de esta capacidad, y está realizado con perfiles de acero.
El depósito y el bastidor de soporte están acabados con pinturas especiales resistentes a la corrosión de los condensados de agua.
Están preparados para la instalación de dos bombas de vacío y del equipamiento eléctrico, a escoger entre los de la tabla.
Disponen de:
- Tres vacuostatos, dos de ellos para la regulación del grado de vacío operativo de cada bomba y otro para establecer el valor mínimo de seguridad de la instalación, por debajo del cual se dispara la alarma.
- Un vacuómetro para la lectura directa del grado de vacío en el depósito.
- Dos válvulas de retención para las bombas que no disponen de esta.
- Dos válvulas manuales para la desactivación de las bombas.
- Una válvula manual para cortar el vacío.
- Un grifo para la evacuación de condensados.
- Conductos y racores para conectar las bombas al depósito y tornillos per su fijación al bastidor de soporte.
Están disponibles con distintas capacidades volumétricas, de 150 a 2000 litros.
Códigos de producto: DSV15001 DSV15003 DSV15002 DSV30001 DSV30002 DSV30003 DSV50001 DSV50003 DSV50002 DSV50004 DSV100001 DSV100002 DSV200001

top next
Depósitos para depresores de seguridad verticales con tres bombas de vacío

Depósitos para depresores de seguridad verticales con tres bombas de vacío

Los depósitos para depresores de seguridad verticales son de sección circular y de chapa de acero soldada con retención de vacío perfecta, mientras que el bastidor de soporte de las bombas está soldado a los depósitos, posee una capacidad volumétrica de hasta 500 litros, siendo autónomo por encima de esta capacidad, y está realizado con perfiles de acero.
El depósito y el bastidor de soporte están acabados con pinturas especiales resistentes a la corrosión de los condensados de agua.
Están preparados para la instalación de tres bombas de vacío y del equipamiento eléctrico, a escoger entre los de a tabla.
Disponen de:
- Cuatro vacuostatos, tres de ellos la regulación del grado de vacío de cada bomba y otro para establecer el valor mínimo de seguridad de la instalación, por debajo del cual se dispara la alarma.
- Un vacuómetro para la lectura directa del grado de vacío en el depósito.
- Tres válvulas de retención para las bombas que no disponen de esta.
- Tres válvulas manuales para la desactivación de las bombas.
- Una válvula manual para cortar el vacío.
- Un grifo para la evacuación de condensados.
- Conductos y racores para conectar las bombas al depósito y tornillos per su fijación al bastidor de soporte.
Están disponibles con distintas capacidades volumétricas, de 300 a 2000 litros.
Códigos de producto: DS3V30001 DS3V50001 DS3V50002 DS3V50003 DS3V100001 DS3V100002 DS3V200001

top next
Bastidores de soporte para dos bombas de vacío

Bastidores de soporte para dos bombas de vacío

Este bastidor está realizado con perfiles de acero y acabado con pinturas especiales resistentes a la intemperie.
Permite el ensamblaje de dos bombas de vacío y del correspondiente equipamiento eléctrico.
Códigos de producto: 00DSV15 00DSV16 00DSV17 00DSV18

7.115
top next
Bastidores de soporte para tres bombas de vacío

Bastidores de soporte para tres bombas de vacío

Este bastidor está realizado con perfiles de acero y acabado con pinturas especiales resistentes a la intemperie.
Permite el ensamblaje de tres bombas de vacío y del correspondiente equipamiento eléctrico.
Códigos de producto: 00DSV19 00DSV20 00DSV21 00DSV22

7.116
top next
Colectores para bombas de vacío y depresoress

Colectores para bombas de vacío y depresoress

La función de los colectores es distribuir el vacío generado por las bombas y los depresores, a varias aplicaciones.
Están formados por un tubo cuadrado de acero pintado, en el que se han instalado las válvulas de corte y las conexiones para los instrumentos de lectura y control del grado de vacío.
Los colectores representados en estas páginas son estándar; bajo pedido pueden suministrarse con otros tamaños y formas.
Códigos de producto: COLL0103 COLL0104 COLL0105 COLL0106 COLL0107 COLL0203 COLL0205 COLL0207 COLL0303 COLL0305 COLL0307

top next
Dispositivos eléctricos de control para minidepresores

Dispositivos eléctricos de control para minidepresores

El dispositivo eléctrico de control para minidepresores, protegido dentro de una caja de plástico, es capaz de gestionar una bomba de vacío de como máximo 1 KW de potencia en CA y 0,5 KW en CC, y de mantener automáticamente el grado de vacío en el depósito,
previamente configurado con el vacuostato.
Dispone de un telerruptor con protección térmica regulable, un transformador para alimentar los accionamientos auxiliares de baja tensión (sólo en CA), un interruptor de línea con luz testigo y un desviador para seleccionar el funcionamiento de la bomba en automático o en continuo.
Códigos de producto: DO0690 DO0692 DO0693

7.119
top next
Dispositivo eléctrico de control para depresores con una bomba

Dispositivo eléctrico de control para depresores con una bomba

El dispositivo eléctrico de control para depresores, protegido por una caja metálica hermética, es capaz de gestionar una bomba de vacío de hasta 3 KW de potencia, o bien de 4 a 7,5 KW y de mantener automáticamente el grado de vacío en el depósito, previamente configurado con el vacuostato.
Dispone de fusibles, telerruptor con protección térmica, un transformador para alimentar los accionamientos auxiliares de baja tensión, interruptor de línea con luz testigo, un conmutador para el funcionamiento de la bomba en automático o en continuo y un cuentahoras para medir el tiempo real de funcionamiento de la bomba.
Códigos de producto: DO10089 DO10090 DO10091

7.119
top next
Dispositivo eléctrico de control para depresores con dos bombas

Dispositivo eléctrico de control para depresores con dos bombas

El dispositivo eléctrico de control para depresores, protegido por una caja metálica hermética, es capaz de gestionar dos bombas de vacío, de hasta 3 KW de potencia cada una, o bien de 4 a 7,5 KW, y de mantener automáticamente el grado de vacío en el depósito, previamente configurado con el vacuostato.
Dispone de fusibles, dos telerruptores con protección térmica, un transformador para alimentar los accionamientos auxiliares de baja tensión, un interruptor de línea con luz testigo, dos conmutadores para seleccionar el funcionamiento de las bombas en automático o en continuo, y dos cuentahoras para medir el tiempo real de funcionamiento de cada bomba.
Códigos de producto: D2V15090 D2V15092

7.120
top next
Dispositivo eléctrico de control para depresores de seguridad: Con dos bombas

Dispositivo eléctrico de control para depresores de seguridad: Con dos bombas

El dispositivo eléctrico de control para depresores de seguridad, protegido por una caja metálica hermética, es capaz de gestionar dos bombas de vacío, de hasta 3 KW de potencia cada una, o bien de 4 a 7,5 KW, y de mantener automáticamente el grado de vacío en el depósito, preconfigurado con los vacuostatos.
Dispone de fusibles, dos telerruptores con protección térmica, un transformador para alimentar los accionamientos auxiliares de baja tensión, un temporizador automático, bornes de conexión eléctrica y, en cada panel, un interruptor general con bloqueo de la apertura de puerta, testigos luminosos de línea y servicio bombas, dos conmutadores de selección de funcionamiento manual o automático, dispositivo de alarma con señales acústica y luminosa, pulsadores de prueba de alarma y dos cuentahoras para medir el tiempo real de funcionamiento de cada bomba.
El dispositivo prevé que normalmente una bomba esté en funcionamiento, encendiéndose automáticamente una segunda si el consumo aumenta y cuando, por la razón que sea, el grado de vacío de la instalación se sitúa por debajo del valor predefinido.
El temporizador automático determina con precisión la prioridad de puesta en servicio de las bombas, igualando el desgaste mecánico de todas ellas.
Los sistemas de alarma, en el cuadro eléctrico y a distancia, se ponen en marcha cuando el grado de vacío de la instalación se sitúa por debajo del valor mínimo de seguridad previsto.
Códigos de producto: DSO30090 DSO30091

7.120
top next
Dispositivo eléctrico de control para depresores de seguridad: Con tres bombas

Dispositivo eléctrico de control para depresores de seguridad: Con tres bombas

El dispositivo eléctrico de control para depresores de seguridad, protegido por una caja metálica hermética, es capaz de gestionar tres bombas de vacío, de hasta 3 KW de potencia cada una, o bien de 4 a 7,5 KW, y de mantener automáticamente el grado de vacío en el depósito, previamente configurado con los vacuostatos.
Dispone de fusibles, tres telerruptores con protección térmica, un transformador para alimentar los accionamientos auxiliares de baja tensión, temporizador automático, bornes de conexión eléctrica y, en cada panel, un interruptor general con bloqueo de la apertura de puerta, testigos luminosos de línea y servicio bombas, tres conmutadores de selección de funcionamiento manual o automático, dispositivo de alarma con señales acústica y luminosa, pulsadores de prueba de alarma y tres cuentahoras para medir el tiempo real de funcionamiento de cada bomba.
El dispositivo prevé que normalmente una bomba esté en funcionamiento, encendiéndose automáticamente las otras dos si el consumo aumenta y cuando, por la razón que sea, el grado de vacío de la instalación se sitúa por debajo del valor predefinido.
El temporizador automático determina con precisión la prioridad de puesta en servicio de las bombas, igualando el desgaste mecánico de todas ellas. Los sistemas de alarma, en el cuadro eléctrico y a distancia, se ponen en marcha cuando el grado de vacío de la instalación se sitúa por debajo del mínimo de seguridad previsto.
Códigos de producto: DSO30095 DSO30096

7.121
top next
Dispositivo eléctrico de control para depresores de seguridad: Con cuatro bombas

Dispositivo eléctrico de control para depresores de seguridad: Con cuatro bombas

El dispositivo eléctrico de control para depresores de seguridad, protegido por una caja metálica hermética, es capaz de gestionar cuatro bombas de vacío, de hasta 3 KW de potencia cada una, o bien de 4 a 7,5 KW, y de mantener automáticamente el grado de vacío en el depósito, previamente configurado con los vacuostatos.
Dispone de fusibles, cuatro telerruptores con protección térmica, un transformador para alimentar los accionamientos auxiliares de baja tensión, temporizador automático, bornes de conexión eléctrica y, en cada panel, un interruptor general con bloqueo de la apertura de puerta, testigos luminosos de línea y servicio bombas, cuatro conmutadores de selección de funcionamiento manual o automático, dispositivo de alarma con señales acústica y luminosa, pulsadores de prueba de alarma y cuatro cuentahoras para medir el tiempo real de funcionamiento de cada bomba.
El dispositivo normalmente prevé dos bombas en funcionamiento, encendiéndose automáticamente las otras dos si el consumo aumenta y cuando, por la razón que sea, el grado de vacío de la instalación se sitúa por debajo del valor predefinido.
El temporizador automático determina con precisión la prioridad de puesta en servicio de las bombas, igualando el desgaste mecánico de todas ellas.
Los sistemas de alarma en el cuadro eléctrico y a distancia, se ponen en marcha cuando el grado de vacío de la instalación se sitúa por debajo del mínimo de seguridad previsto.
Códigos de producto: DSV200090 DSV200091

7.121
top next
Dispositivo eléctrico de control para depresores de seguridad: Dispositivo eléctrico de seguridad para una única bomba

Dispositivo eléctrico de control para depresores de seguridad: Dispositivo eléctrico de seguridad para una única bomba

La necesidad de utilizar una misma bomba de vacío en distintos puntos de trabajo, como por ejemplo sucede en la construcción naval, nos ha llevado a realizar este tipo de equipos, que permite la inversión de la polaridad con la corriente eléctrica activada, la temporización de la duración del servicio de la bomba y el reencendido automático tras una interrupción accidental de la
corriente eléctrica.
El dispositivo, protegido por una caja metálica hermética, consta de fusibles, telerruptores con protección térmica y un transformador para alimentar los accionamientos auxiliares de baja tensión.
En la tapa de la caja están montados:
- El interruptor de línea con su luz testigo
- El conmutador de encendido de la bomba con su testigo
- El conmutador para la inversión de polaridad
- El pulsador de emergencia
- El temporizador para configurar la duración del servicio de la bomba
- El cuentahoras para conocer el tiempo real de funcionamiento de la bomba
- El testigo de avería
El dispositivo está disponible en dos versiones: la primera es capaz de gestionar una bomba de vacío de hasta 3 Kw de potencia, la segunda con una potencia variable de 4 a 7,5 Kw.
Códigos de producto: DO10093 DO10094

7.122
top next
