Generadores de vacío y depresores neumáticos

Cantidad de aire aspirado por los generadores según el grado de vacío

Cantidad de aire aspirado por los generadores según el grado de vacío

Tabla sobre la cantidad de aire aspirado por los generadores, según el grado de vacío.

8.01
top next
Tiempo de evacuación de los generadores según el grado de vacío

Tiempo de evacuación de los generadores según el grado de vacío

Tabla sobre el tiempo de evacuación de los generadores, según el grado de vacío.

8.02
top next
Diámetro interno mínimo de los tubos recomendados para los generadores

Diámetro interno mínimo de los tubos recomendados para los generadores

La selección correcta de los racores y las secciones de los tubos es fundamental para asegurar el funcionamiento correcto de una instalación de vacío; para optimizar el rendimiento de los generadores de vacío, les sugerimos consultar la tabla de abajo y seguir las indicaciones que contiene.

8.03
top next
Generador de vacío monoetapa 15 01 10

Generador de vacío monoetapa 15 01 10

El funcionamiento del generador de vacío monoetapa se fundamenta en el principio Venturi.
Alimentando el generador con aire comprimido a través de P, en la conexión U se produce una depresión y el aire de alimentación sale junto con el aire aspirado por R.
Si se interrumpe la alimentación de aire a través de P cesa el efecto vacío en U.
Los generadores de vacío 15 01 10 y 15 03 10 generalmente se utilizan para accionar sistemas de ventosas, para el agarre y la manipulación de objetos no porosos y cuando se requiere poco caudal.
Están fabricados completamente con aluminio anodizado.
Código de producto: 150110

8.04
top next
Diagramas del generador de vacío 15 01 10

Diagramas del generador de vacío 15 01 10

150110

8.05
top next

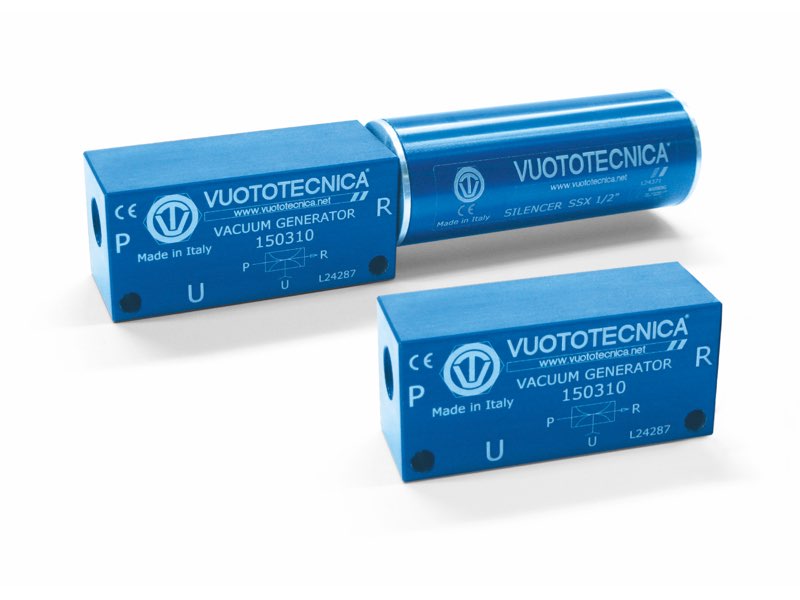

Generador de vacío monoetapa 15 03 10

Generador de vacío monoetapa 15 03 10

El funcionamiento del generador de vacío monoetapa se fundamenta en el principio Venturi.
Alimentando el generador con aire comprimido a través de P, en la conexión U se produce una depresión y el aire de alimentación sale junto con el aire aspirado por R.
Si se interrumpe la alimentación de aire a través de P cesa el efecto vacío en U.
Los generadores de vacío 15 01 10 y 15 03 10 generalmente se utilizan para accionar sistemas de ventosas, para el agarre y la manipulación de objetos no porosos y cuando se requiere poco caudal.
Están fabricados completamente con aluminio anodizado.
Código de producto: 150310

8.06
top next
Diagramas del generador de vacío 15 03 10

Diagramas del generador de vacío 15 03 10

150310

8.07
top next
Generador de vacío monoetapa con eyector 15 02 10

Generador de vacío monoetapa con eyector 15 02 10

El funcionamiento de estos generadores de vacío monoetapa también se fundamenta en el principio Venturi.
Alimentando el generador con aire comprimido a través de P, en la conexión U se produce una depresión y el aire de alimentación sale junto con el aire aspirado por R; al mismo tiempo, una cámara situada dentro del generador es alimentada y, al interrumpirse la alimentación en P, sale el aire comprimido acumulado en la cámara a través de la conexión U, restableciéndose rápidamente la presión atmosférica en la aplicación del vacío.
Si en la conexión U, por ejemplo, está conectada una ventosa, con este sistema se separará mucho más rápidamente en comparación con los generadores de vacío anteriormente descritos.
Están fabricados completamente con aluminio anodizado.
Código de producto: 150210

8.08
top next
Diagramas del generador de vacío 15 02 10

Diagramas del generador de vacío 15 02 10

150210

8.09
top next

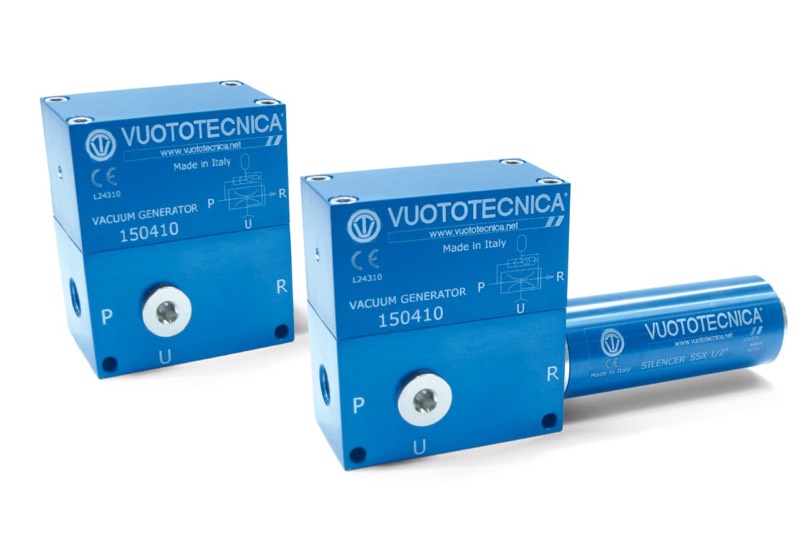

Generador de vacío monoetapa con eyector 15 04 10

Generador de vacío monoetapa con eyector 15 04 10

El funcionamiento de estos generadores de vacío monoetapa también se fundamenta en el principio Venturi.
Alimentando el generador con aire comprimido a través de P, en la conexión U se produce una depresión y el aire de alimentación sale junto con el aire aspirado por R; al mismo tiempo, una cámara situada dentro del generador es alimentada y, al interrumpirse la alimentación en P, sale el aire comprimido acumulado en la cámara a través de la conexión U, restableciéndose rápidamente la presión atmosférica en la aplicación del vacío.
Si en la conexión U, por ejemplo, está conectada una ventosa, con este sistema se separará mucho más rápidamente en comparación con los generadores de vacío anteriormente descritos.
Están fabricados completamente con aluminio anodizado.
Código de producto: 150410

8.10
top next
Diagramas del generador de vacío 15 04 10

Diagramas del generador de vacío 15 04 10

150410

8.11
top next
Generadores de vacío de una etapa 15 05 10 SX

Generadores de vacío de una etapa 15 05 10 SX

El funcionamiento de estos generadores de vacío monoetapa también se fundamenta en el principio Venturi.
Alimentando el generador con aire comprimido a través de P, en la conexión U se produce una depresión y el aire de alimentación sale junto con el aire aspirado por R; al mismo tiempo, una cámara situada dentro del generador es alimentada y, al interrumpirse la alimentación en P, sale el aire comprimido acumulado en la cámara a través de la conexión U, restableciéndose rápidamente la presión atmosférica en la aplicación del vacío.
Si en la conexión U, por ejemplo, está conectada una ventosa, con este sistema se separará mucho más rápidamente en comparación con los generadores de vacío anteriormente descritos.
Están fabricados completamente con aluminio anodizado.
Código de producto: 150510SX

8.11.1
top next
Diagramas del generador de vacío 15 05 10 SX

Diagramas del generador de vacío 15 05 10 SX

150510SX

8.11.2
top next
Generadores de vacío de una etapa con expulsor FVG 3-5

Generadores de vacío de una etapa con expulsor FVG 3-5

Generadores de vacío de una etapa con expulsor estudiado específicamente para aplicaciones de sujeción/liberación de muy alta frecuencia:
• Máxima presión de alimentación: 4 bares
• Disponibles con caudales de 3 y 5 m³/h
• Máximo grado de vacío: -85 KPa
• Expulsor excluible
• Completamente realizado con aluminio anodizado
• Máximo rendimiento incluso a bajas presiones de alimentación
• Bajo consumo energético
• Simplicidad de instalación
• Peso reducido
Códigos de producto: FVG3 FVG5

8.11.3
top next
Generador de vacío monoetapa en línea pvp 1

Generador de vacío monoetapa en línea pvp 1

También los generadores de vacío de esta nueva serie funcionan aprovechando el principio Venturi.
La característica que los distingue de los generadores de vacío tradicionales son las dos conexiones para el aire de alimentación y el vacío, alineadas en un mismo eje, mientras que la conexión de salida del aire aspirado y el aire usado es perpendicular a estas y está ubicada en la circunferencia del generador.
Estos generadores de vacío pueden desmontarse fácilmente, pudiendo así acceder a todos los componentes.
Las ventajas de esta estructura son un menor tamaño, la sencillez de mantenimiento y la facilidad de ensamblaje a los soportes de las ventosas o a los portaventosas.
De serie, cuentan con un filtro de aspiración de alambre de acero inoxidable prensado y con un silenciador especial de microfibras, enrollado en la conexión de salida, lo que los convierte en particularmente silenciosos.
Están fabricados completamente con aluminio anodizado.
Código de producto: PVP1

8.12
top next
Diagramas del generador de vacío pvp 1

Diagramas del generador de vacío pvp 1

PVP1

8.13
top next
Generadores de vacío monoetapa en línea gv 1, gv 2 y gv 3

Generadores de vacío monoetapa en línea gv 1, gv 2 y gv 3

El funcionamiento de estos generadores de vacío también se fundamenta en el principio Venturi.
La característica que los distingue de los generadores de vacío tradicionales son las dos conexiones para el aire de alimentación y el vacío, alineadas en un mismo eje, mientras que la conexión de salida del aire aspirado y el aire usado es perpendicular a estas.
Las ventajas de esta estructura son un menor tamaño, la sencillez de mantenimiento y la posibilidad de ensamblarlos directamente a los soportes de las ventosas o a los portaventosas.
Están fabricados completamente con aluminio anodizado, excepto el eyector de salida, que es de latón.
Códigos de producto: GV1 GV2 GV3

8.14
top next
Diagramas de los generadores de vacío gv 1, gv 2 y gv 3

Diagramas de los generadores de vacío gv 1, gv 2 y gv 3

GV1 GV2 GV3

8.15
top next
Generadores de vacío monoetapa pvp05, pvp2 y pvp3

Generadores de vacío monoetapa pvp05, pvp2 y pvp3

Con un tamaño considerablemente reducido respecto a sus prestaciones, estos generadores de vacío monoetapa también funcionan aprovechando el principio Venturi.
Alimentando el generador con aire comprimido a través de P, en la conexión U se produce una depresión y el aire de alimentación sale junto con el aire aspirado por R.
Si se interrumpe la alimentación de aire a través de P cesa el efecto vacío en U.
Los generadores de vacío que describimos aquí generalmente se utilizan para accionar sistemas de ventosas, para el agarre y la manipulación de objetos no porosos y cuando se requiere poco caudal.
Son de aluminio anodizado, con los eyectores de aluminio (PVP05) o de latón (PVP2 - PVP3).
Códigos de producto: PVP05 PVP2 PVP3

8.15.1
top next
Generador de vacío monoetapa pvp 2

Generador de vacío monoetapa pvp 2

Con un tamaño considerablemente reducido respecto a sus prestaciones, estos generadores de vacío monoetapa también funcionan aprovechando el principio Venturi.
Alimentando el generador con aire comprimido a través de P, en la conexión U se produce una depresión y el aire de alimentación sale junto con el aire aspirado por R.
Si se interrumpe la alimentación de aire a través de P cesa el efecto vacío en U.
Los generadores de vacío que describimos aquí generalmente se utilizan para accionar sistemas de ventosas, para el agarre y la manipulación de objetos no porosos y cuando se requiere poco caudal.
Son de aluminio anodizado, con los eyectores de aluminio (PVP05) o de latón (PVP2 - PVP3).
Código de producto: PVP2

8.16
top next
Diagramas del generador de vacío pvp 2

Diagramas del generador de vacío pvp 2

PVP2 001574

8.17
top next
Generador de vacío monoetapa pvp 3

Generador de vacío monoetapa pvp 3

Con un tamaño considerablemente reducido respecto a sus prestaciones, estos generadores de vacío monoetapa también funcionan aprovechando el principio Venturi.
Alimentando el generador con aire comprimido a través de P, en la conexión U se produce una depresión y el aire de alimentación sale junto con el aire aspirado por R.
Si se interrumpe la alimentación de aire a través de P cesa el efecto vacío en U.
Los generadores de vacío que describimos aquí generalmente se utilizan para accionar sistemas de ventosas, para el agarre y la manipulación de objetos no porosos y cuando se requiere poco caudal.
Son de aluminio anodizado, con los eyectores de aluminio (PVP05) o de latón (PVP2 - PVP3).
Código de producto: PVP3

8.18
top next
Diagramas del generador de vacío pvp 3

Diagramas del generador de vacío pvp 3

PVP3 001574

8.19
top next
Generador de vacío monoetapa pvp 2 m

Generador de vacío monoetapa pvp 2 m

Los generadores de vacío de esta página también se fundamentan en el principio Venturi descrito anteriormente y ofrecen las mismas prestaciones; se distinguen por su forma y estructura diferentes.
La conexión de vacío U es roscada para permitir el ensamblaje de una ventosa con soporte macho 3/8” gas, mientras que en la parte opuesta del mismo eje, un orificio roscado M 10 permite instalar el generador directamente en el automatismo o en portaventosas con suspensión.
Están fabricados completamente con aluminio anodizado, con los eyectores de latón.
Gracias a la ventosa con que cuentan, son verdaderas unidades de agarre autónomas.
Estos generadores de vacío son adecuados para cargadores o manipuladores con ventosas, para el agarre de chapa, placas de cristal, paneles de plástico o productos similares.
Código de producto: PVP2M

8.20
top next
Diagramas del generador de vacío pvp 2 m

Diagramas del generador de vacío pvp 2 m

PVP2M 001574

8.21
top next
Generador de vacío monoetapa pvp 7 x

Generador de vacío monoetapa pvp 7 x

Los generadores de vacío PVP 7 X funcionan fundamentándose en el principio Venturi anteriormente descrito para los generadores PVP 2 y PVP 3; se distinguen de estos por su mayor capacidad de aspiración, posible gracias a la instalación en paralelo, de dos eyectores.
Un silenciador especial, de cerámica sinterizada, montado en su salida, los convierte en verdaderamente silenciosos.
De serie, cuentan con un vacuómetro para la lectura directa del grado de vacío.
Una conexión adicional, situada en el cuerpo del generador, permite instalar un mini vacuostato para indicar el grado de vacío, o bien una electroválvula neumática, para poder restablecer más rápidamente la presión atmosférica en la aplicación.
Están fabricados completamente con aluminio anodizado, con los eyectores de acero inoxidable.
Estos generadores de vacío pueden utilizarse para gestionar el funcionamiento de una o más ventosas, o de equipos que requieran una capacidad comprendida en el intervalo indicado.
Código de producto: PVP7X

8.22
top next
Diagramas del generador de vacío pvp 7 x

Diagramas del generador de vacío pvp 7 x

PVP7X

8.23
top next
Generador de vacío monoetapa pvp 7 - 14 - 18 sx

Generador de vacío monoetapa pvp 7 - 14 - 18 sx

Son los mismos generadores de vacío PVP 7X anteriormente descritos, con idénticas características técnicas y mecánicas; Se distinguen por su silenciador de última generación, fabricado con material fonoabsorbente de fibras naturales, contenido en un estuche de aluminio anodizado de forma cilíndrica, montado en la salida.
Estas peculiaridades impiden que el silenciador se atasque, permitiendo así que el generador de vacío aspire fluidos saturados de condensados de agua o de aceites, mezclados con polvo fino o impalpable.
Tiene las mismas aplicaciones que el PVP 7X, pudiendo además trabajar en ambientes muy húmedos o polvorientos.
Códigos de producto: PVP7SX PVP14SX PVP18SX

8.24
top next
Diagramas de los generadores de vacío pvp 7 sx

Diagramas de los generadores de vacío pvp 7 sx

PVP7SX

8.25
top next
Soportes de fijación para generadores de vacío monoetapa

Soportes de fijación para generadores de vacío monoetapa

Los soportes que se muestran y describen en esta página de serie son de aluminio anodizado; bajo pedido también pueden suministrarse de acero inoxidable.
Los soportes sirven para fijar los generadores de vacío monoetapa al automatismo, por medio de un perno cilíndrico ranurado o un perno esférico, que deberá ser montado en el automatismo.
Son idóneos para sistemas de agarre robotizados, permitiendo la instalación rápida de generadores de vacío en los perfiles especiales empleados en el sector automoción.
Códigos de producto: FCH01 FCH01INOX FCH02 FCH02INOX FCH03 FCH03INOX FCH04 FCH04INOX

top next
Generadores de vacío multietapa - generalidades

Generadores de vacío multietapa - generalidades

Los generadores de vacío multietapa fabricados por nosotros pueden producir una depresión de como máximo el 90%, igual a un grado de vacío final de 100 mbar absolutos, con distintas capacidades de aspiración.
Funcionan con aire comprimido de 1 a 6 bares.

Principio de funcionamiento
Todos los eyectores se fundamentan en el principio Venturi: el fluido de alimentación (aire comprimido) atraviesa a alta velocidad un tubo convergente, mezclándose con el fluido que debe ser extraído (volumen de aire a aspirar); esta mezcla es distribuida en dos o tres tubos divergentes, donde su energía cinética se trasforma en energía de presión, capaz de conseguir que el fluido penetre en un ambiente con presión más elevada (presión atmosférica de salida).

Características técnicas
La ventaja de los generadores de vacío multietapa consiste en que aprovechan la energía cinética del aire comprimido de alimentación, a través de varios eyectores en línea de dimensiones adecuadas, antes de descargarlo en la atmósfera.
Este sistema permite, con caudales iguales, un consumo menor de aire comprimido respecto a los generadores de vacío monoetapa. La capacidad de aspiración o caudal es indirectamente proporcional al diferencial de presión existente entre la presión del fluido aspirado y la externa (presión atmosférica).
El reducido tamaño y peso de los generadores de vacío multietapa contrasta con su gran capacidad de aspiración.
Como no contienen partes en movimiento son muy silenciosos y es posible su empleo continuo sin producción de calor. Al alimentarse solamente con aire comprimido, son antideflagrantes y pueden utilizarse en ambientes de trabajo con temperaturas entre -20 y +80 °C.
Están completamente fabricados con materiales inoxidables.
Gracias a su características, si la filtración del aire comprimido de alimentación y del aire aspirado es correcta, no es necesario ningún mantenimiento.

8.28
top next
Generadores de vacío multietapa serie m

Generadores de vacío multietapa serie m

Estos generadores multietapa se caracterizan por sus eyectores múltiples de última
generación, que están montados en pequeños módulos, y se distinguen por su gran
capacidad de aspiración, que contrasta con su reducido tamaño.
Alimentados con aire comprimido a una presión óptima de 4 ÷ 5 bar, son capaces de
producir una depresión del 85%, con una capacidad de aspiración entre 3,6 y 18 m3/h,
en función del número de módulos que los componen.
El filtro silenciador está integrado en su interior.
Están completamente fabricados con aleaciones ligeras anodizadas y pueden ser
instalados en cualquier posición. Los generadores de vacío multietapa de esta línea son
ideales para accionar sistemas de agarre por ventosas y, especialmente, en el sector de
la robótica industrial, por la relación entre sus óptimas prestaciones y su tamaño y peso
muy reducidos.
Códigos de producto: M3 M7

8.29
top next
Diagramas de los generadores de vacío m 3 y m 7

Diagramas de los generadores de vacío m 3 y m 7

M3 M7

8.30
top next
Generadores de vacío multietapa m 10, m 14 y m 18

Generadores de vacío multietapa m 10, m 14 y m 18

Estos generadores multietapa se caracterizan por sus eyectores múltiples de última generación, que están montados en pequeños módulos, y se distinguen por su gran capacidad de aspiración, que contrasta con su reducido tamaño.
Alimentados con aire comprimido a una presión óptima de 4 ÷ 5 bar, son capaces de producir una depresión del 85%, con una capacidad de aspiración entre 3,6 y 18 m3/h, en función del número de módulos que los componen.
El filtro silenciador está integrado en su interior.
Están completamente fabricados con aleaciones ligeras anodizadas y pueden ser instalados en cualquier posición.
Los generadores de vacío multietapa de esta línea son ideales para accionar sistemas de agarre por ventosas y, especialmente, en el sector de la robótica industrial, por la relación entre sus óptimas prestaciones y su tamaño y peso muy reducidos.
Códigos de producto: M10 M14 M18

8.31
top next
Diagramas de los generadores de vacío m 10, m 14 y m 18

Diagramas de los generadores de vacío m 10, m 14 y m 18

M10 M14 M18

8.32
top next
Generadores de vacío multietapa m 3 ssx y m 7 ssx

Generadores de vacío multietapa m 3 ssx y m 7 ssx

Son los mismos generadores de vacío de la serie M descritos anteriormente, con las mismas características técnicas; se diferencian por ser más silenciosos.

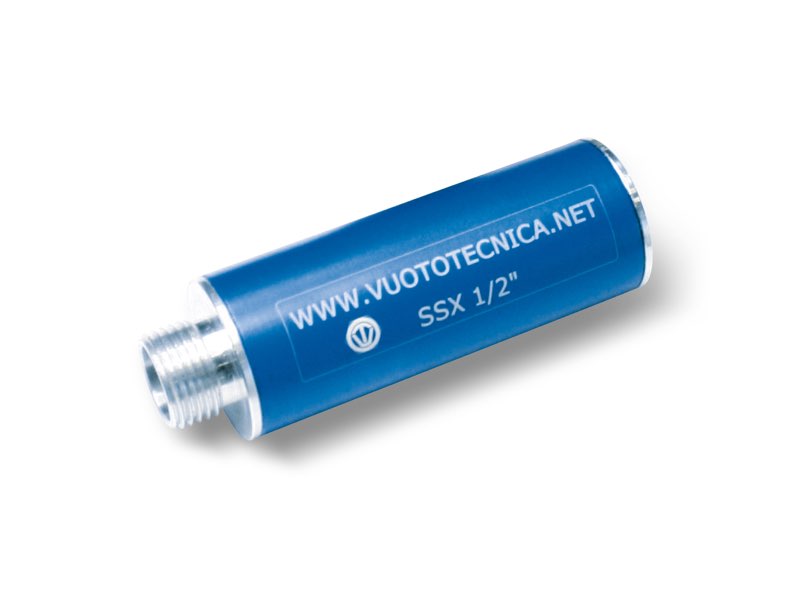

Pues además del silenciador integrado en su interior, un silenciador SSX instalado externamente es capaz de hacer bajar aún más el nivel de ruido.
Sus aplicaciones son las mismas que los de la serie M, pero están recomendados cuando el nivel de ruido del ambiente de trabajo debe mantenerse muy bajo
Códigos de producto: M3SSX M7SSX

8.33
top next
Diagramas de los generadores de vacío m 3 ssx y m 7 ssx

Diagramas de los generadores de vacío m 3 ssx y m 7 ssx

M3SSX M7SSX

8.34
top next
Generadores de vacío multietapa m 10 ssx, m 14 ssx y m 18 ssx

Generadores de vacío multietapa m 10 ssx, m 14 ssx y m 18 ssx

Son los mismos generadores de vacío de la serie M descritos anteriormente, con las mismas características técnicas; se diferencian por ser más silenciosos.
Pues además del silenciador integrado en su interior, un silenciador SSX instalado externamente es capaz de hacer bajar aún más el nivel de ruido.
Sus aplicaciones son las mismas que los de la serie M, pero están recomendados cuando el nivel de ruido del ambiente de trabajo debe mantenerse muy bajo
Códigos de producto: M10SSX M14SSX M18SSX

8.35
top next
Diagramas de los generadores de vacío m 10 ssx, m 14 ssx y m 18 ssx

Diagramas de los generadores de vacío m 10 ssx, m 14 ssx y m 18 ssx

M10SSX M14SSX M18SSX

8.36
top next
Soportes de fijación para generadores de vacío multietapa serie m

Soportes de fijación para generadores de vacío multietapa serie m

Los soportes que se muestran y describen en esta página de serie son de aluminio anodizado; bajo pedido también pueden suministrarse de acero inoxidable.
Los soportes sirven para fijar los generadores de vacío multietapa de la serie M al automatismo, por medio de un perno cilíndrico ranurado o un perno esférico, que deberá ser montado en el automatismo.
Son idóneos para sistemas de agarre robotizados y permiten la instalación rápida de los generadores de vacío en los perfiles especiales empleados en el sector automoción.
Códigos de producto: 00FCH23 00FCH22 00FCH13 00FCH12

8.37
top next

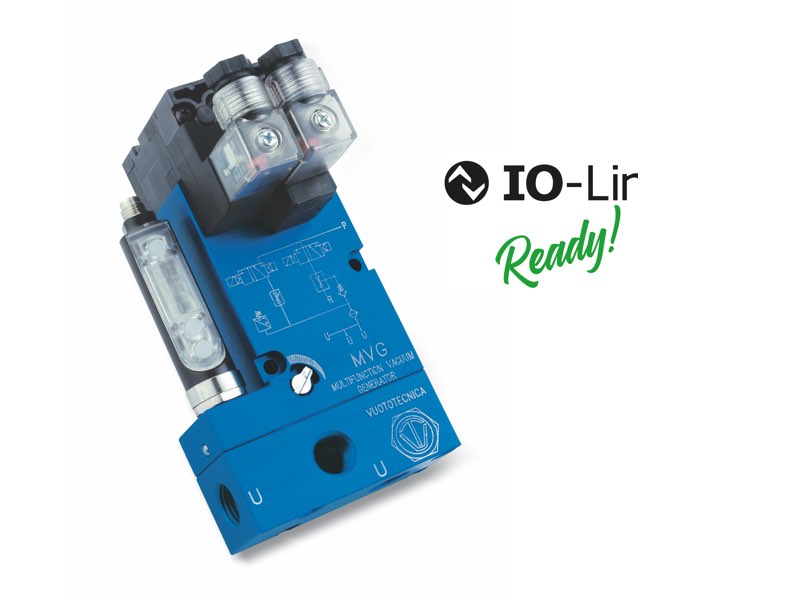

Generadores de vacío multietapa y multifunción serie mvg – generalidades

Generadores de vacío multietapa y multifunción serie mvg – generalidades

Estos generadores son verdaderas unidades de vacío autónomas, capaces de abastecer completamente un sistema de agarre por vacío. Se distinguen por ser compactos y por su gran capacidad de aspiración, que contrasta con su reducido tamaño.
Están formados por un monobloque de aluminio anodizado, en el que se han ensamblado:
- Un generador de vacío multietapa, modular y silenciado.
- Una microelectroválvula para la alimentación del generador con aire comprimido.
- Una microelectroválvula para el soplado del aire comprimido extraído.
- Un regulador de flujo de tornillo para la dosificación del aire extraído.
- Una válvula de retención unidireccional, situada en la aspiración, para mantenere el vacío en la aplicación en caso de fallo del suministro de corriente eléctrica.
- Un vacuostato digital con display y led de aviso de conmutaciones, para gestionar la alimentación de aire comprimido y proporcionar una señal para el arranque del ciclo con seguridad.
- Un distribuidor de aluminio anodizado, con conexiones de vacío y un filtro integrado fácilmente inspeccionable.
Cuando se activa la microelectroválvula de alimentación de aire comprimido, el generador crea vacío en la aplicación; al alcanzarse el valor máximo predefinido, el vacuostato, actuando en la bobina eléctrica de la microelectroválvula, interrumpe la alimentación de aire, restableciéndola cuando el valor de vacío se sitúa por debajo del valor mínimo.
Esta modulación, además de mantener el grado de vacío dentro de los valores de seguridad predefinidos (histéresis), permite un ahorro considerable de aire comprimido.
Una segunda señal del vacuostato, también regulable, independiente de la primera, puede utilizarse para arrancar el ciclo cuando el grado de vacío alcanzado es el previsto como idóneo en la aplicación.
Finalizado el ciclo de trabajo, la microelectroválvula para la alimentación de aire del generador se desactiva y, al mismo tiempo, se activa la microelectroválvula de extracción para restablecer rápidamente la presión atmosférica en la aplicación.
Los generadores de vacío multifunción MVG pueden ser instalados en cualquier posición y son idóneos para accionar sistemas de agarre con ventosas, para manipular chapa, cristales, mármol, cerámica, plástico, cartón, madera, etc. y especialmente en el sector de la robótica industrial, para el que se requieren óptimas prestaciones con dimensiones y pesos muy reducidos.

8.38
top next
Generadores de vacío multietapa y multifunción mvg 3 y mvg 7

Generadores de vacío multietapa y multifunción mvg 3 y mvg 7

Estos generadores son verdaderas unidades de vacío autónomas, capaces de abastecer completamente un sistema de agarre por vacío. Se distinguen por ser compactos y por su gran capacidad de aspiración, que contrasta con su reducido tamaño.
Están formados por un monobloque de aluminio anodizado, en el que se han ensamblado:
- Un generador de vacío multietapa, modular y silenciado.
- Una microelectroválvula para la alimentación del generador con aire comprimido.
- Una microelectroválvula para el soplado del aire comprimido extraído.
- Un regulador de flujo de tornillo para la dosificación del aire extraído.
- Una válvula de retención unidireccional, situada en la aspiración, para mantenere el vacío en la aplicación en caso de fallo del suministro de corriente eléctrica.
- Un vacuostato digital con display y led de aviso de conmutaciones, para gestionar la alimentación de aire comprimido y proporcionar una señal para el arranque del ciclo con seguridad.
- Un distribuidor de aluminio anodizado, con conexiones de vacío y un filtro integrado fácilmente inspeccionable.
Cuando se activa la microelectroválvula de alimentación de aire comprimido, el generador crea vacío en la aplicación; al alcanzarse el valor máximo predefinido, el vacuostato, actuando en la bobina eléctrica de la microelectroválvula, interrumpe la alimentación de aire, restableciéndola cuando el valor de vacío se sitúa por debajo del valor mínimo.
Esta modulación, además de mantener el grado de vacío dentro de los valores de seguridad predefinidos (histéresis), permite un ahorro considerable de aire comprimido.
Una segunda señal del vacuostato, también regulable, independiente de la primera, puede utilizarse para arrancar el ciclo cuando el grado de vacío alcanzado es el previsto como idóneo en la aplicación.
Finalizado el ciclo de trabajo, la microelectroválvula para la alimentación de aire del generador se desactiva y, al mismo tiempo, se activa la microelectroválvula de extracción para restablecer rápidamente la presión atmosférica en la aplicación.
Los generadores de vacío multifunción MVG pueden ser instalados en cualquier posición y son idóneos para accionar sistemas de agarre con ventosas, para manipular chapa, cristales, mármol, cerámica, plástico, cartón, madera, etc. y especialmente en el sector de la robótica industrial, para el que se requieren óptimas prestaciones con dimensiones y pesos muy reducidos.
Códigos de producto: MVG3 MVG7

8.39
top next
Diagramas de los generadores de vacío mvg 3 y mvg 7

Diagramas de los generadores de vacío mvg 3 y mvg 7

MVG3 MVG7

8.40
top next
Generadores de vacío multietapa y multifunción mvg 10 y mvg 14

Generadores de vacío multietapa y multifunción mvg 10 y mvg 14

Estos generadores son verdaderas unidades de vacío autónomas, capaces de abastecer completamente un sistema de agarre por vacío. Se distinguen por ser compactos y por su gran capacidad de aspiración, que contrasta con su reducido tamaño.
Están formados por un monobloque de aluminio anodizado, en el que se han ensamblado:
- Un generador de vacío multietapa, modular y silenciado.
- Una microelectroválvula para la alimentación del generador con aire comprimido.
- Una microelectroválvula para el soplado del aire comprimido extraído.
- Un regulador de flujo de tornillo para la dosificación del aire extraído.
- Una válvula de retención unidireccional, situada en la aspiración, para mantenere el vacío en la aplicación en caso de fallo del suministro de corriente eléctrica.
- Un vacuostato digital con display y led de aviso de conmutaciones, para gestionar la alimentación de aire comprimido y proporcionar una señal para el arranque del ciclo con seguridad.
- Un distribuidor de aluminio anodizado, con conexiones de vacío y un filtro integrado fácilmente inspeccionable.
Cuando se activa la microelectroválvula de alimentación de aire comprimido, el generador crea vacío en la aplicación; al alcanzarse el valor máximo predefinido, el vacuostato, actuando en la bobina eléctrica de la microelectroválvula, interrumpe la alimentación de aire, restableciéndola cuando el valor de vacío se sitúa por debajo del valor mínimo.
Esta modulación, además de mantener el grado de vacío dentro de los valores de seguridad predefinidos (histéresis), permite un ahorro considerable de aire comprimido.
Una segunda señal del vacuostato, también regulable, independiente de la primera, puede utilizarse para arrancar el ciclo cuando el grado de vacío alcanzado es el previsto como idóneo en la aplicación.
Finalizado el ciclo de trabajo, la microelectroválvula para la alimentación de aire del generador se desactiva y, al mismo tiempo, se activa la microelectroválvula de extracción para restablecer rápidamente la presión atmosférica en la aplicación.
Los generadores de vacío multifunción MVG pueden ser instalados en cualquier posición y son idóneos para accionar sistemas de agarre con ventosas, para manipular chapa, cristales, mármol, cerámica, plástico, cartón, madera, etc. y especialmente en el sector de la robótica industrial, para el que se requieren óptimas prestaciones con dimensiones y pesos muy reducidos.
Códigos de producto: MVG10 MVG14

8.41
top next
Diagramas de los generadores de vacío mvg 10 y mvg 14

Diagramas de los generadores de vacío mvg 10 y mvg 14

MVG10 MVG14

8.42
top next
Accesorios y repuestos para generadores de vacío serie mvg

Accesorios y repuestos para generadores de vacío serie mvg

Set de cables con dispositivo de ahorro energético incorporado
Conector
Cable con conector axial
Cable con conector radial
Microelectroválvula de alimentación NO
Microelectroválvula de alimentación NC
Pletina de sustitución de la electroválvula de extracción
Vacuostato digital
Códigos de producto: 0015202 0015203 0015157 001220 001221 0015155 0015156 0015154 0015178 121010

top next

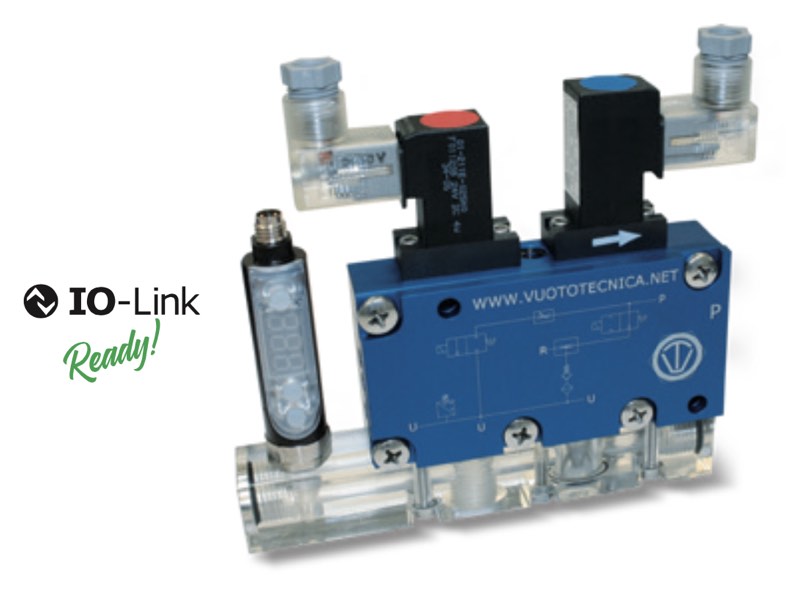

Generadores de vacío multietapa, multifunción y modulares serie gvmm – generalidades

Generadores de vacío multietapa, multifunción y modulares serie gvmm – generalidades

Los generadores de vacío multifunción modulares son verdaderas unidades de vacío autónomas, capaces de abastecer completamente un sistema de agarre por vacío.
Con un espesor y peso muy reducidos en relación con su capacidad de aspiración, han sido concebidos para ser ensamblados a uno o más módulos intermedios MI mediante tornillos; el original sistema de conexiones internas para la alimentación de aire comprimido permite que se comuniquen entre sí, sin necesidad de colectores externos.
De esta forma, el sistema modular permite aumentar el número de unidades de vacío autónomas, en función de las necesidades existentes.
De hecho es posible adquirir un generador de vacío multifunción con el número que se desee de módulos intermedios, de los caudales que se prefieran, ya ensamblados entre sí; o bien ensamblar uno o varios módulos intermedios al generador GVMM ya instalado en el automatismo, sin realizar modificaciones sustanciales.
Los generadores de vacío GVMM están formados por un monobloque de aluminio anodizado con tapa, dentro del cual se han ensamblado los eyectores múltiples silenciados, y que contiene cámaras de vacío y las conexiones para la alimentación de aire comprimido.
En la parte externa del generador se han ensamblado:
- Una microelectroválvula para la alimentación del generador con aire comprimido.
- Una microelectroválvula para el soplado del aire comprimido extraído.
- Un regulador de flujo de tornillo para la dosificación del aire extraído.
- Un vacuostato digital con display y led de aviso de conmutaciones, para gestionar la alimentación de aire comprimido y proporcionar una señal para la puesta en marcha del ciclo con seguridad.
- Un distribuidor de aluminio anodizado o de plexiglás transparente, con conexiones de vacío, con un filtro de aspiración fácilmente inspeccionable y una válvula de retención, para el mantenimiento del vacío en la aplicación en caso de fallo del suministro de corriente eléctrica o de aire comprimido.
Al activarse la microelectroválvula de alimentación de aire comprimido, el generador crea vacío en la aplicación; al alcanzarse el valor máximo predefinido, el vacuostato, actuando en la bobina eléctrica de la microelectroválvula, interrumpe la alimentación de aire y la restablece cuando el valor de vacío se sitúa por debajo del valor mínimo.
Esta modulación, además de mantener el grado de vacío dentro de los valores de seguridad predefinidos (histéresis), permite un ahorro considerable de aire comprimido.
Una segunda señal del vacuostato, también regulable, e independiente de la primera, puede utilizarse para arrancar el ciclo cuando el grado de vacío alcanzado es el previsto como idóneo en la aplicación.
Finalizado el ciclo de trabajo, la microelectroválvula para la alimentación de aire del generador se desactiva y, al mismo tiempo, se activa la microelectroválvula de extracción para restablecer rápidamente la presión atmosférica en la aplicación.
Los generadores de vacío multifunción modulares GVMM, pueden ser instalados en cualquier posición y son idóneos para accionar sistemas de agarre con ventosas, para manipular chapa, cristales, mármol, cerámica, plástico, cartón, madera, etc. y especialmente para el sector de la robótica industrial, donde cada vez más se exigen prestaciones óptimas y varias tomas de vacío autónomas para gestionar varias aplicaciones simultáneamente, pero con dimensiones y pesos muy reducidos.

8.46
top next
Generadores de vacío multietapa, multifunción y modulares gvmm 3 y gvmm 7

Generadores de vacío multietapa, multifunción y modulares gvmm 3 y gvmm 7

Los generadores de vacío multifunción modulares son verdaderas unidades de vacío autónomas, capaces de abastecer completamente un sistema de agarre por vacío.
Con un espesor y peso muy reducidos en relación con su capacidad de aspiración, han sido concebidos para ser ensamblados a uno o más módulos intermedios MI mediante tornillos; el original sistema de conexiones internas para la alimentación de aire comprimido permite que se comuniquen entre sí, sin necesidad de colectores externos.
De esta forma, el sistema modular permite aumentar el número de unidades de vacío autónomas, en función de las necesidades existentes.
De hecho es posible adquirir un generador de vacío multifunción con el número que se desee de módulos intermedios, de los caudales que se prefieran, ya ensamblados entre sí; o bien ensamblar uno o varios módulos intermedios al generador GVMM ya instalado en el automatismo, sin realizar modificaciones sustanciales.
Los generadores de vacío GVMM están formados por un monobloque de aluminio anodizado con tapa, dentro del cual se han ensamblado los eyectores múltiples silenciados, y que contiene cámaras de vacío y las conexiones para la alimentación de aire comprimido.
En la parte externa del generador se han ensamblado:
- Una microelectroválvula para la alimentación del generador con aire comprimido.
- Una microelectroválvula para el soplado del aire comprimido extraído.
- Un regulador de flujo de tornillo para la dosificación del aire extraído.
- Un vacuostato digital con display y led de aviso de conmutaciones, para gestionar la alimentación de aire comprimido y proporcionar una señal para la puesta en marcha del ciclo con seguridad.
- Un distribuidor de aluminio anodizado o de plexiglás transparente, con conexiones de vacío, con un filtro de aspiración fácilmente inspeccionable y una válvula de retención, para el mantenimiento del vacío en la aplicación en caso de fallo del suministro de corriente eléctrica o de aire comprimido.
Al activarse la microelectroválvula de alimentación de aire comprimido, el generador crea vacío en la aplicación; al alcanzarse el valor máximo predefinido, el vacuostato, actuando en la bobina eléctrica de la microelectroválvula, interrumpe la alimentación de aire y la restablece cuando el valor de vacío se sitúa por debajo del valor mínimo.
Esta modulación, además de mantener el grado de vacío dentro de los valores de seguridad predefinidos (histéresis), permite un ahorro considerable de aire comprimido.
Una segunda señal del vacuostato, también regulable, e independiente de la primera, puede utilizarse para arrancar el ciclo cuando el grado de vacío alcanzado es el previsto como idóneo en la aplicación.
Finalizado el ciclo de trabajo, la microelectroválvula para la alimentación de aire del generador se desactiva y, al mismo tiempo, se activa la microelectroválvula de extracción para restablecer rápidamente la presión atmosférica en la aplicación.
Los generadores de vacío multifunción modulares GVMM, pueden ser instalados en cualquier posición y son idóneos para accionar sistemas de agarre con ventosas, para manipular chapa, cristales, mármol, cerámica, plástico, cartón, madera, etc. y especialmente para el sector de la robótica industrial, donde cada vez más se exigen prestaciones óptimas y varias tomas de vacío autónomas para gestionar varias aplicaciones simultáneamente, pero con dimensiones y pesos muy reducidos.
Códigos de producto: GVMM3 GVMM7

8.47
top next
Diagramas de los generadores de vacío gvmm 3 y gvmm 7

Diagramas de los generadores de vacío gvmm 3 y gvmm 7

GVMM3 GVMM7

8.48
top next
Generadores de vacío multietapa, multifunción y modulares gvmm 10 y gvmm 14

Generadores de vacío multietapa, multifunción y modulares gvmm 10 y gvmm 14

Los generadores de vacío multifunción modulares son verdaderas unidades de vacío autónomas, capaces de abastecer completamente un sistema de agarre por vacío.
Con un espesor y peso muy reducidos en relación con su capacidad de aspiración, han sido concebidos para ser ensamblados a uno o más módulos intermedios MI mediante tornillos; el original sistema de conexiones internas para la alimentación de aire comprimido permite que se comuniquen entre sí, sin necesidad de colectores externos.
De esta forma, el sistema modular permite aumentar el número de unidades de vacío autónomas, en función de las necesidades existentes.
De hecho es posible adquirir un generador de vacío multifunción con el número que se desee de módulos intermedios, de los caudales que se prefieran, ya ensamblados entre sí; o bien ensamblar uno o varios módulos intermedios al generador GVMM ya instalado en el automatismo, sin realizar modificaciones sustanciales.
Los generadores de vacío GVMM están formados por un monobloque de aluminio anodizado con tapa, dentro del cual se han ensamblado los eyectores múltiples silenciados, y que contiene cámaras de vacío y las conexiones para la alimentación de aire comprimido.
En la parte externa del generador se han ensamblado:
- Una microelectroválvula para la alimentación del generador con aire comprimido.
- Una microelectroválvula para el soplado del aire comprimido extraído.
- Un regulador de flujo de tornillo para la dosificación del aire extraído.
- Un vacuostato digital con display y led de aviso de conmutaciones, para gestionar la alimentación de aire comprimido y proporcionar una señal para la puesta en marcha del ciclo con seguridad.
- Un distribuidor de aluminio anodizado o de plexiglás transparente, con conexiones de vacío, con un filtro de aspiración fácilmente inspeccionable y una válvula de retención, para el mantenimiento del vacío en la aplicación en caso de fallo del suministro de corriente eléctrica o de aire comprimido.
Al activarse la microelectroválvula de alimentación de aire comprimido, el generador crea vacío en la aplicación; al alcanzarse el valor máximo predefinido, el vacuostato, actuando en la bobina eléctrica de la microelectroválvula, interrumpe la alimentación de aire y la restablece cuando el valor de vacío se sitúa por debajo del valor mínimo.
Esta modulación, además de mantener el grado de vacío dentro de los valores de seguridad predefinidos (histéresis), permite un ahorro considerable de aire comprimido.
Una segunda señal del vacuostato, también regulable, e independiente de la primera, puede utilizarse para arrancar el ciclo cuando el grado de vacío alcanzado es el previsto como idóneo en la aplicación.
Finalizado el ciclo de trabajo, la microelectroválvula para la alimentación de aire del generador se desactiva y, al mismo tiempo, se activa la microelectroválvula de extracción para restablecer rápidamente la presión atmosférica en la aplicación.
Los generadores de vacío multifunción modulares GVMM, pueden ser instalados en cualquier posición y son idóneos para accionar sistemas de agarre con ventosas, para manipular chapa, cristales, mármol, cerámica, plástico, cartón, madera, etc. y especialmente para el sector de la robótica industrial, donde cada vez más se exigen prestaciones óptimas y varias tomas de vacío autónomas para gestionar varias aplicaciones simultáneamente, pero con dimensiones y pesos muy reducidos.
Códigos de producto: GVMM10 GVMM14

8.49
top next
Diagramas de los generadores de vacío gvmm 10 y gvmm 14

Diagramas de los generadores de vacío gvmm 10 y gvmm 14

GVMM10 GVMM14

8.50
top next

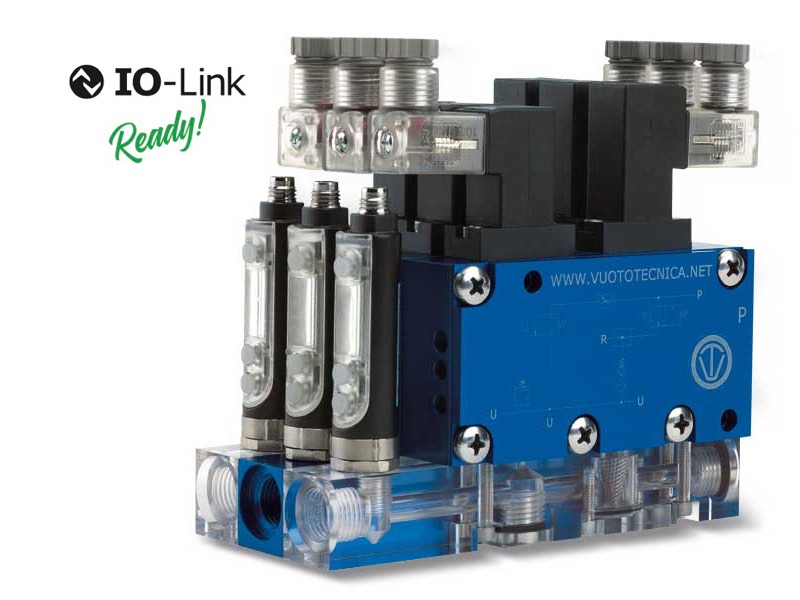

Módulos de vacío intermedios, multietapa, multifunción y modulares serie mi – generalidades

Módulos de vacío intermedios, multietapa, multifunción y modulares serie mi – generalidades

Los módulos intermedios son generadores de vacío multietapa y multifunción no autónomos, que se ensamblan a los generadores de la serie GVMM.
Con un espesor y peso muy reducidos en relación con su capacidad de aspiración, han sido diseñados para ser ubicados entre la tapa y la base del generador de vacío GVMM, y son fijados a este último mediante tornillos; las conexiones internas de la alimentación de aire comprimido permiten la comunicación entre sí y con el generador base, sin necesidad de colectores externos.
De esta forma, cada modulo se convierte en una unidad de vacío autónoma, capaz de abastecer completamente un sistema de agarre por vacío.
Los módulos pueden adquirirse según el número y capacidades que se deseen, ya ensamblados al generador de vacío multifunción GVMM, o bien por separado, para ensamblarlos a un generador GVMM ya instalado en el automatismo; en este caso conviene adquirir el Kit de tornillos correspondiente al número de módulos que deben ser fijados.
Los módulos de vacío intermedios MI están formados por los mismos elementos que forman los generadores GVMM, excepto la tapa de cierre.
Su funcionamiento y empleo son los mismos que los del generador de vacío multifunción GVMM, al que se ensamblan.

8.51
top next
Módulos de vacío intermedios mi 3 y mi 7

Módulos de vacío intermedios mi 3 y mi 7

Los módulos intermedios son generadores de vacío multietapa y multifunción no autónomos, que se ensamblan a los generadores de la serie GVMM.
Con un espesor y peso muy reducidos en relación con su capacidad de aspiración, han sido diseñados para ser ubicados entre la tapa y la base del generador de vacío GVMM, y son fijados a este último mediante tornillos; las conexiones internas de la alimentación de aire comprimido permiten la comunicación entre sí y con el generador base, sin necesidad de colectores externos.
De esta forma, cada modulo se convierte en una unidad de vacío autónoma, capaz de abastecer completamente un sistema de agarre por vacío.
Los módulos pueden adquirirse según el número y capacidades que se deseen, ya ensamblados al generador de vacío multifunción GVMM, o bien por separado, para ensamblarlos a un generador GVMM ya instalado en el automatismo; en este caso conviene adquirir el Kit de tornillos correspondiente al número de módulos que deben ser fijados.
Los módulos de vacío intermedios MI están formados por los mismos elementos que forman los generadores GVMM, excepto la tapa de cierre.
Su funcionamiento y empleo son los mismos que los del generador de vacío multifunción GVMM, al que se ensamblan.
Códigos de producto: MI3 MI7

8.52
top next
Diagramas de los módulos de vacío intermedios mi 3 y mi 7

Diagramas de los módulos de vacío intermedios mi 3 y mi 7

MI3 MI7

8.53
top next
Módulos de vacío intermedios mi 10 y mi 14

Módulos de vacío intermedios mi 10 y mi 14

Los módulos intermedios son generadores de vacío multietapa y multifunción no autónomos, que se ensamblan a los generadores de la serie GVMM.
Con un espesor y peso muy reducidos en relación con su capacidad de aspiración, han sido diseñados para ser ubicados entre la tapa y la base del generador de vacío GVMM, y son fijados a este último mediante tornillos; las conexiones internas de la alimentación de aire comprimido permiten la comunicación entre sí y con el generador base, sin necesidad de colectores externos.
De esta forma, cada modulo se convierte en una unidad de vacío autónoma, capaz de abastecer completamente un sistema de agarre por vacío.
Los módulos pueden adquirirse según el número y capacidades que se deseen, ya ensamblados al generador de vacío multifunción GVMM, o bien por separado, para ensamblarlos a un generador GVMM ya instalado en el automatismo; en este caso conviene adquirir el Kit de tornillos correspondiente al número de módulos que deben ser fijados.
Los módulos de vacío intermedios MI están formados por los mismos elementos que forman los generadores GVMM, excepto la tapa de cierre.
Su funcionamiento y empleo son los mismos que los del generador de vacío multifunción GVMM, al que se ensamblan.
Códigos de producto: MI10 MI14

8.54
top next
Diagramas de los módulos de vacío intermedios mi 10 y mi 14

Diagramas de los módulos de vacío intermedios mi 10 y mi 14

MI10 MI14

8.55
top next
Accesorios y repuestos para generadores y módulos de vacío series gvmm y mi

Accesorios y repuestos para generadores y módulos de vacío series gvmm y mi

Set de cables con dispositivo de ahorro energético incorporado
Conector
Cable con conector axial
Cable con conector radial
Vacuostato digital
Microelectroválvula NO
Microelectroválvula NC
Colectores de plexiglás
Colectores de aluminio
Soporte
Códigos de producto: 0015202 0015203 0015157 001220 001221 121010 0015176 0015175 0015171 0015188 0015174 0015187 0015306

top next
Composición de los sistemas de vacío modulares

Composición de los sistemas de vacío modulares

El conjunto de un generador de vacío multifunción GVMM con uno o varios módulos intermedios forma un sistema de vacío modular, compacto, ligero y de tamaño reducido.
De serie se pueden ensamblar hasta 6 unidades de vacío, pero si se utilizan varillas roscadas en lugar de tornillos, es posible ensamblar muchas más.
Códigos de producto: 00KITGVMM01 00KITGVMM02 00KITGVMM03 00KITGVMM04 00KITGVMM05 00KITGVMM06 00KITGVMM07 00KITGVMM08 00KITGVMM09 00KITGVMM10 00KITGVMM11

8.59
top next
Generadores de vacío monoetapa y multifunción serie avg – generalidades

Generadores de vacío monoetapa y multifunción serie avg – generalidades

Son unidades de vacío autónomas, capaces de abastecer y controlar completamente un sistema de agarre por vacío.
Creados para el sector de AUTOMOCIÓN, cuentan con eyectores individuales que permiten, para generadores con eyectores múltiples del mismo caudal, una mayor rapidez de agarre y por consiguiente un mayor consumo de aire comprimido.
De serie cuentan con un dispositivo neumático de ahorro energético.
Están formados por un monobloque de aluminio anodizado, dentro del cual están instalados los eyectores y la válvula corredera servopilotada para la alimentación de aire comprimido, y donde se encuentran las cámaras de vacío y las conexiones. Fuera del monobloque están instalados:
- Una microelectroválvula por impulsos, biestable, para el accionamiento de la válvula de alimentación de corredera.
- Una microelectroválvula para el soplado del aire comprimido extraído.
- Un regulador de flujo de tornillo para la dosificación del aire comprimido extraído. - Dos silenciadores para mitigar el ruido del aire extraído.
- Un distribuidor de aluminio con conexiones de vacío, que contiene:
° Un vacuostato neumático para gestionar el aire comprimido de alimentación, en función del grado de vacío predefinido (ahorro energético).
° Una válvula de retención para el mantenimiento del vacío en la aplicación, en caso de falta de corriente eléctrica o de aire comprimido.
° Un filtro de aspiración, fácilmente inspeccionable a través de una tapa de policarbonato transparente.
Por medio de un impulso eléctrico suministrado a la microelectroválvula de dos posiciones, se activa la válvula de alimentación de aire comprimido de corredera y se crea vacío en la aplicación; cuando se alcanza el valor máximo predefinido, el vacuostato neumático, al actuar en la válvula de corredera, interrumpe la alimentación de aire comprimido y la reanuda cuando el valor se sitúa por debajo del valor mínimo.
Además de mantener el grado de vacío dentro de los valores de seguridad predefinidos, esta modulación permite un ahorro considerable de aire comprimido, funcionando también en caso de falta de corriente eléctrica. Finalizado el ciclo de trabajo, mediante un impulso eléctrico se desactiva la microelectroválvula de alimentación y, al mismo tiempo, se activa la microelectroválvula de extracción para restablecer rápidamente la presión atmosférica en la aplicación.
Los generadores de vacío AVG están preparados para la instalación de un micro vacuostato digital, artículo 12 05 11, en la aplicación; bajo pedido pueden suministrarse con protecciones contra choques y caídas accidentales.
También estos generadores de vacío pueden ser instalados en cualquier posición. Los generadores de vacío AVG son ideales para accionar sistemas de agarre con ventosas, para la manipulación de chapa, cristales, mármol, cerámica, plástico, cartón, madera, etc. y especialmente para el sector de AUTOMOCIÓN, donde se requieren óptimas prestaciones con dimensiones y pesos muy reducidos.

8.60
top next
Generadores de vacío monoetapa y multifunción avg 18 y avg 25

Generadores de vacío monoetapa y multifunción avg 18 y avg 25

Son unidades de vacío autónomas, capaces de abastecer y controlar completamente un sistema de agarre por vacío.
Creados para el sector de AUTOMOCIÓN, cuentan con eyectores individuales que permiten, para generadores con eyectores múltiples del mismo caudal, una mayor rapidez de agarre y por consiguiente un mayor consumo de aire comprimido.
De serie cuentan con un dispositivo neumático de ahorro energético.
Están formados por un monobloque de aluminio anodizado, dentro del cual están instalados los eyectores y la válvula corredera servopilotada para la alimentación de aire comprimido, y donde se encuentran las cámaras de vacío y las conexiones. Fuera del monobloque están instalados:
- Una microelectroválvula por impulsos, biestable, para el accionamiento de la válvula de alimentación de corredera.
- Una microelectroválvula para el soplado del aire comprimido extraído.
- Un regulador de flujo de tornillo para la dosificación del aire comprimido extraído. - Dos silenciadores para mitigar el ruido del aire extraído.
- Un distribuidor de aluminio con conexiones de vacío, que contiene:
° Un vacuostato neumático para gestionar el aire comprimido de alimentación, en función del grado de vacío predefinido (ahorro energético).
° Una válvula de retención para el mantenimiento del vacío en la aplicación, en caso de falta de corriente eléctrica o de aire comprimido.
° Un filtro de aspiración, fácilmente inspeccionable a través de una tapa de policarbonato transparente.
Por medio de un impulso eléctrico suministrado a la microelectroválvula de dos posiciones, se activa la válvula de alimentación de aire comprimido de corredera y se crea vacío en la aplicación; cuando se alcanza el valor máximo predefinido, el vacuostato neumático, al actuar en la válvula de corredera, interrumpe la alimentación de aire comprimido y la reanuda cuando el valor se sitúa por debajo del valor mínimo.
Además de mantener el grado de vacío dentro de los valores de seguridad predefinidos, esta modulación permite un ahorro considerable de aire comprimido, funcionando también en caso de falta de corriente eléctrica. Finalizado el ciclo de trabajo, mediante un impulso eléctrico se desactiva la microelectroválvula de alimentación y, al mismo tiempo, se activa la microelectroválvula de extracción para restablecer rápidamente la presión atmosférica en la aplicación.
Los generadores de vacío AVG están preparados para la instalación de un micro vacuostato digital, artículo 12 05 11, en la aplicación; bajo pedido pueden suministrarse con protecciones contra choques y caídas accidentales.
También estos generadores de vacío pueden ser instalados en cualquier posición. Los generadores de vacío AVG son ideales para accionar sistemas de agarre con ventosas, para la manipulación de chapa, cristales, mármol, cerámica, plástico, cartón, madera, etc. y especialmente para el sector de AUTOMOCIÓN, donde se requieren óptimas prestaciones con dimensiones y pesos muy reducidos.
Códigos de producto: AVG18 AVG25

8.61
top next
Diagramas de los generadores de vacío avg 18 y avg 25

Diagramas de los generadores de vacío avg 18 y avg 25

AVG18 AVG25

8.62
top next
Generadores de vacío monoetapa y multifunción, con protecciones antichoque,  avg 18 p y avg 25 p

Generadores de vacío monoetapa y multifunción, con protecciones antichoque, avg 18 p y avg 25 p

Son unidades de vacío autónomas, capaces de abastecer y controlar completamente un sistema de agarre por vacío.
Creados para el sector de AUTOMOCIÓN, cuentan con eyectores individuales que permiten, para generadores con eyectores múltiples del mismo caudal, una mayor rapidez de agarre y por consiguiente un mayor consumo de aire comprimido.
De serie cuentan con un dispositivo neumático de ahorro energético.
Están formados por un monobloque de aluminio anodizado, dentro del cual están instalados los eyectores y la válvula corredera servopilotada para la alimentación de aire comprimido, y donde se encuentran las cámaras de vacío y las conexiones. Fuera del monobloque están instalados:
- Una microelectroválvula por impulsos, biestable, para el accionamiento de la válvula de alimentación de corredera.
- Una microelectroválvula para el soplado del aire comprimido extraído.
- Un regulador de flujo de tornillo para la dosificación del aire comprimido extraído. - Dos silenciadores para mitigar el ruido del aire extraído.
- Un distribuidor de aluminio con conexiones de vacío, que contiene:
° Un vacuostato neumático para gestionar el aire comprimido de alimentación, en función del grado de vacío predefinido (ahorro energético).
° Una válvula de retención para el mantenimiento del vacío en la aplicación, en caso de falta de corriente eléctrica o de aire comprimido.
° Un filtro de aspiración, fácilmente inspeccionable a través de una tapa de policarbonato transparente.
Por medio de un impulso eléctrico suministrado a la microelectroválvula de dos posiciones, se activa la válvula de alimentación de aire comprimido de corredera y se crea vacío en la aplicación; cuando se alcanza el valor máximo predefinido, el vacuostato neumático, al actuar en la válvula de corredera, interrumpe la alimentación de aire comprimido y la reanuda cuando el valor se sitúa por debajo del valor mínimo.
Además de mantener el grado de vacío dentro de los valores de seguridad predefinidos, esta modulación permite un ahorro considerable de aire comprimido, funcionando también en caso de falta de corriente eléctrica. Finalizado el ciclo de trabajo, mediante un impulso eléctrico se desactiva la microelectroválvula de alimentación y, al mismo tiempo, se activa la microelectroválvula de extracción para restablecer rápidamente la presión atmosférica en la aplicación.
Los generadores de vacío AVG están preparados para la instalación de un micro vacuostato digital, artículo 12 05 11, en la aplicación; bajo pedido pueden suministrarse con protecciones contra choques y caídas accidentales.
También estos generadores de vacío pueden ser instalados en cualquier posición. Los generadores de vacío AVG son ideales para accionar sistemas de agarre con ventosas, para la manipulación de chapa, cristales, mármol, cerámica, plástico, cartón, madera, etc. y especialmente para el sector de AUTOMOCIÓN, donde se requieren óptimas prestaciones con dimensiones y pesos muy reducidos.
Códigos de producto: 0015271 0015272

8.63
top next
Accesorios y repuestos para generadores de vacío serie avg

Accesorios y repuestos para generadores de vacío serie avg

Cable con componentes electrónicos incorporados
Microvacuostato digital
Conector
Microelectroválvula biestable
Microelectroválvula NC
Silenciador
Códigos de producto: 0015309 120511 0015157 0015297 0015175 SSX3/4”R

top next

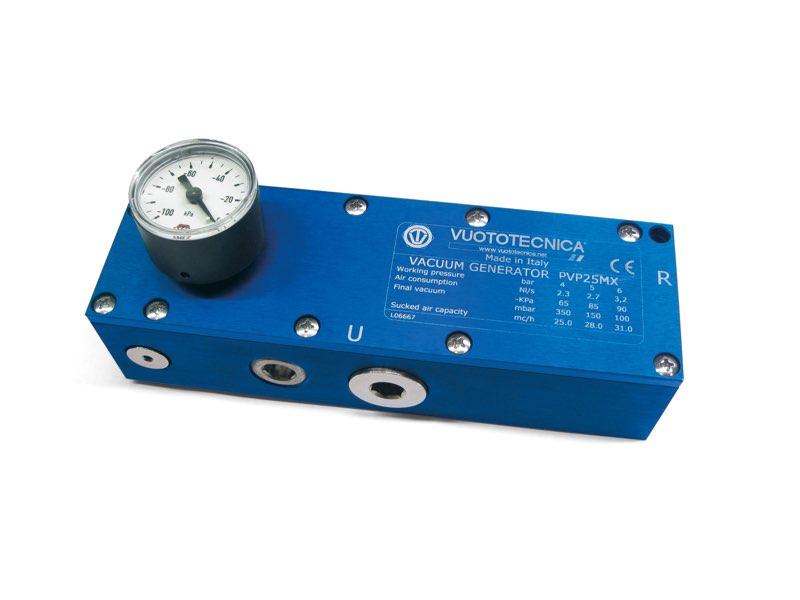

Generadores de vacío multietapa pvp 12 mx y pvp 25 mx

Generadores de vacío multietapa pvp 12 mx y pvp 25 mx

Esta nueva línea de generadores de vacío con eyectores múltiples es la evolución lógica de los generadores PVP 12M y 25M anteriores: manteniendo el consumo de aire y el grado de vacío final, la capacidad de aspiración máxima ha aumentado, respectivamente, de 15 a 21 m3/h y de 25 a 31 m3/h.
El cuerpo y la tapa de cierre son de aluminio anodizado, y todos los eyectores de acero inoxidable, al igual que los tornillos de fijación.
La junta de retención, de última generación, es de EPDM y no entra en contacto con el fluido aspirado; las válvulas de láminas, en cambio, de serie son de silicona, y pueden ser de Viton bajo pedido.
Además, en los aparatos se han integrado dos nuevas conexiones de vacío, a parte de la ya existente, y otra adicional para la posible conexión de instrumentos de control o medición.
Estos aparatos, de serie, cuentan con un vacuómetro, un racor rápido para la alimentación de aire comprimido y tapones metálicos para las conexiones no utilizadas.
Las conexiones de salida del aire aspirado son roscadas para poder instalar los nuevos silenciadores SSX, capaces de reducir aún más el nivel de ruido.
Son perfectamente intercambiables con los generadores anteriores.
Códigos de producto: PVP12MX PVP25MX

8.66
top next
Diagramas de los generadores de vacío pvp 12 mx y pvp 25 mx

Diagramas de los generadores de vacío pvp 12 mx y pvp 25 mx

PVP12MX PVP25MX

8.67
top next
Generadores de vacío multietapa pvp 40 m, pvp 70 m y pvp 100 m

Generadores de vacío multietapa pvp 40 m, pvp 70 m y pvp 100 m

Creados para el ensamblaje en sistemas de agarre por vacío OCTOPUS, esta nueva línea de generadores de vacío multietapa, capaces de aspirar en función de las necesidades reales, suponen una verdadera evolución de las bombas de vacío con álabes giratorios.
Se caracterizan por sus eyectores de última generación, y ofrecen una relación extraordinaria entre la cantidad de aire consumido y el aspirado, mejorando así el consumo.
Además permiten regular el grado de vacío y el caudal en función de la presión del aire de alimentación.
En estos generadores de vacío se ha prestado mucha atención al nivel de ruido: no contienen partes en movimiento sujetas a vibraciones y a desgaste, y están perfectamente insonorizados, por lo que su funcionamiento es especialmente silencioso.
Además, como su funcionamiento está fundamentado en el principio Venturi, no producen calor.
Al estar compuestos de aleaciones ligeras su peso es muy reducido.
Si se cuenta con una buena filtración del aire comprimido de alimentación y del aire aspirado, el aire descargado en el ambiente de trabajo no contiene vapores de aceite ni condensados de agua o impurezas, y además el mantenimiento se limita a la limpieza periódica de los filtros.
Códigos de producto: PVP40M PVP70M PVP100M

8.68
top next
Diagramas de los generadores de vacío pvp 40 m, pvp 70 m y pvp 100 m

Diagramas de los generadores de vacío pvp 40 m, pvp 70 m y pvp 100 m

PVP40M PVP70M PVP100M

8.69
top next
Generadores de vacío multietapa pvp 140 m, pvp 170 m y pvp 200 m

Generadores de vacío multietapa pvp 140 m, pvp 170 m y pvp 200 m

Creados para el ensamblaje en sistemas de agarre por vacío OCTOPUS, esta nueva línea de generadores de vacío multietapa, capaces de aspirar en función de las necesidades reales, suponen una verdadera evolución de las bombas de vacío con álabes giratorios.
Se caracterizan por sus eyectores de última generación, y ofrecen una relación extraordinaria entre la cantidad de aire consumido y el aspirado, mejorando así el consumo.
Además permiten regular el grado de vacío y el caudal en función de la presión del aire de alimentación.
En estos generadores de vacío se ha prestado mucha atención al nivel de ruido: no contienen partes en movimiento sujetas a vibraciones y a desgaste, y están perfectamente insonorizados, por lo que su funcionamiento es especialmente silencioso.
Además, como su funcionamiento está fundamentado en el principio Venturi, no producen calor.
Al estar compuestos de aleaciones ligeras su peso es muy reducido.
Si se cuenta con una buena filtración del aire comprimido de alimentación y del aire aspirado, el aire descargado en el ambiente de trabajo no contiene vapores de aceite ni condensados de agua o impurezas, y además el mantenimiento se limita a la limpieza periódica de los filtros.
Códigos de producto: PVP140M PVP170M PVP200M

8.70
top next
Diagramas de los generadores de vacío pvp 140 m, pvp 170 m y pvp 200 m

Diagramas de los generadores de vacío pvp 140 m, pvp 170 m y pvp 200 m

PVP140M PVP170M PVP200M

8.71
top next
Generadores de vacío multietapa pvp 250 m y pvp 300 m

Generadores de vacío multietapa pvp 250 m y pvp 300 m

Creados para el ensamblaje en sistemas de agarre por vacío OCTOPUS, esta nueva línea de generadores de vacío multietapa, capaces de aspirar en función de las necesidades reales, suponen una verdadera evolución de las bombas de vacío con álabes giratorios.
Se caracterizan por sus eyectores de última generación, y ofrecen una relación extraordinaria entre la cantidad de aire consumido y el aspirado, mejorando así el consumo.
Además permiten regular el grado de vacío y el caudal en función de la presión del aire de alimentación.
En estos generadores de vacío se ha prestado mucha atención al nivel de ruido: no contienen partes en movimiento sujetas a vibraciones y a desgaste, y están perfectamente insonorizados, por lo que su funcionamiento es especialmente silencioso.
Además, como su funcionamiento está fundamentado en el principio Venturi, no producen calor.
Al estar compuestos de aleaciones ligeras su peso es muy reducido.
Si se cuenta con una buena filtración del aire comprimido de alimentación y del aire aspirado, el aire descargado en el ambiente de trabajo no contiene vapores de aceite ni condensados de agua o impurezas, y además el mantenimiento se limita a la limpieza periódica de los filtros.
Códigos de producto: PVP250M PVP300M

8.72
top next
Diagramas de los generadores de vacío pvp 250 m y pvp 300 m

Diagramas de los generadores de vacío pvp 250 m y pvp 300 m

PVP250M PVP300M

8.73
top next
Generadores de vacío multietapa pvp 25 mdx, pvp 35 mdx y pvp 50 mdx

Generadores de vacío multietapa pvp 25 mdx, pvp 35 mdx y pvp 50 mdx

La evolución natural de los generadores de vacío con eyectores múltiples PVP 25 ÷ 75 MD ha dado como resultado esta nueva línea de generadores de prestaciones realmente excepcionales: manteniendo el consumo de aire y el grado de vacío final, la capacidad de aspiración máxima ha aumentado un 10 ÷ 12% respecto a los anteriores.
El cuerpo y la tapa de cierre son de aluminio anodizado, y todos los eyectores de acero inoxidable, al igual que los tornillos de fijación.
La junta de retención, de última generación, es de EPDM y no entra en contacto con el fluido aspirado; las válvulas de láminas, en cambio, de serie son de silicona, y pueden ser de Viton bajo pedido.
Además estos aparatos disponen de preinstalación para montar, bajo pedido, un vacuostato neumático, que en combinación con una válvula de corredera neumática y una válvula de retención, es utilizado como dispositivo de ahorro energético.
El vacuómetro y el manómetro se entregan de serie, al igual que el silenciador situado en la salida del aire aspirado y el racor rápido de alimentación de aire comprimido. Esta nueva línea de generadores de vacío es perfectamente intercambiable con la anterior.
Códigos de producto: PVP25MDX PVP35MDX PVP50MDX

8.74
top next
Diagramas de los generadores de vacío pvp 25 mdx, pvp 35 mdx y pvp 50mdx

Diagramas de los generadores de vacío pvp 25 mdx, pvp 35 mdx y pvp 50mdx

PVP25MDX PVP35MDX PVP50MDX

8.75
top next
Generadores de vacío multietapa pvp 60 mdx y pvp 75 mdx

Generadores de vacío multietapa pvp 60 mdx y pvp 75 mdx

La evolución natural de los generadores de vacío con eyectores múltiples PVP 25 ÷ 75 MD ha dado como resultado esta nueva línea de generadores de prestaciones realmente excepcionales: manteniendo el consumo de aire y el grado de vacío final, la capacidad de aspiración máxima ha aumentado un 10 ÷ 12% respecto a los anteriores.
El cuerpo y la tapa de cierre son de aluminio anodizado, y todos los eyectores de acero inoxidable, al igual que los tornillos de fijación.
La junta de retención, de última generación, es de EPDM y no entra en contacto con el fluido aspirado; las válvulas de láminas, en cambio, de serie son de silicona, y pueden ser de Viton bajo pedido.
Además estos aparatos disponen de preinstalación para montar, bajo pedido, un vacuostato neumático, que en combinación con una válvula de corredera neumática y una válvula de retención, es utilizado como dispositivo de ahorro energético.
El vacuómetro y el manómetro se entregan de serie, al igual que el silenciador situado en la salida del aire aspirado y el racor rápido de alimentación de aire comprimido. Esta nueva línea de generadores de vacío es perfectamente intercambiable con la anterior.
Códigos de producto: PVP60MDX PVP75MDX

8.76
top next
Diagramas de los generadores de vacío pvp 60 mdx y pvp 75 mdx

Diagramas de los generadores de vacío pvp 60 mdx y pvp 75 mdx

PVP60MDX PVP75MDX

8.77
top next
Accesorios para generadores de vacío pvp 25 ÷ 75 mdx

Accesorios para generadores de vacío pvp 25 ÷ 75 mdx

Mini vacuostato neumático
Válvula de alimentación de corredera servopilotada
Válvula de retención con membrana
Kit de tubos flexibles con racores
Kit completo para dispositivo de ahorro energético es
Códigos de producto: 120230X 070170 070270 100420 100520 0015308 ES01 ES02

top next
Silenciadores

Silenciadores

El empleo de material fonoabsorbente formado por fibras naturales, contenido en estuches de aluminio anodizado, ha permitido realizar esta avanzada gama de silenciadores, capaz de mitigar el ruido producido por el aire al salir de los generadores de vacío.
Las dos versiones se diferencian por su longitud: cuanto mayor es la longitud mayor también es el efecto del silenciador.
Reducción del nivel de ruido: de -13 a -20 dB (A);
Temperatura de trabajo: de -20 a +100 °C.
Códigos de producto: SSX1/4 SSX3/8 SSX1/2 SSX3/4R SSX3/4 SSX1 SSX11/2 SSX2 2SSX1/4 2SSX3/8 2SSX1/2 2SSX3/4 2SSX1

8.80
top next
Generadores de vacío multietapa, modulares, pvp 150 ÷ 600 md – generalidades

Generadores de vacío multietapa, modulares, pvp 150 ÷ 600 md – generalidades

La forma especial de estos generadores de vacío permite obtener una gran capacidad de aspiración con un tamaño muy reducido.
Los eyectores utilizados poseen las mismas características que los anteriormente descritos, solo que, en lugar de estar directamente fijados al cuerpo del generador, han sido ensamblados a los bastidores modulares.
El número variable de bastidores superpuestos determina la capacidad de los generadores.
Alimentados con aire comprimido filtrado con una presión óptima de 6 bar, pueden llegar a crear una depresión máxima del 90%, con una capacidad de aspiración variable de 200 a 750 m3/h, medida a la presión atmosférica normal de 1013 mbar.
Están fabricados completamente con aluminio anodizado, con válvulas de disco y juntas de mezclas especiales.
Perfectamente insonorizados, su funcionamiento es muy silencioso.

8.81
top next
Generadores de vacío multietapa, modulares, pvp 150 md y pvp 300 md

Generadores de vacío multietapa, modulares, pvp 150 md y pvp 300 md

La forma especial de estos generadores de vacío permite obtener una gran capacidad de aspiración con un tamaño muy reducido.
Los eyectores utilizados poseen las mismas características que los anteriormente descritos, solo que, en lugar de estar directamente fijados al cuerpo del generador, han sido ensamblados a los bastidores modulares.
El número variable de bastidores superpuestos determina la capacidad de los generadores.
Alimentados con aire comprimido filtrado con una presión óptima de 6 bar, pueden llegar a crear una depresión máxima del 90%, con una capacidad de aspiración variable de 200 a 750 m3/h, medida a la presión atmosférica normal de 1013 mbar.
Están fabricados completamente con aluminio anodizado, con válvulas de disco y juntas de mezclas especiales.
Perfectamente insonorizados, su funcionamiento es muy silencioso.
Códigos de producto: PVP150MD PVP300MD

8.82
top next
Diagramas de los generadores de vacío pvp 150 md y pvp 300 md

Diagramas de los generadores de vacío pvp 150 md y pvp 300 md

PVP150MD PVP300MD

8.83
top next
Generadores de vacío multietapa, modulares, pvp 450 md y pvp 600 md

Generadores de vacío multietapa, modulares, pvp 450 md y pvp 600 md

La forma especial de estos generadores de vacío permite obtener una gran capacidad de aspiración con un tamaño muy reducido.
Los eyectores utilizados poseen las mismas características que los anteriormente descritos, solo que, en lugar de estar directamente fijados al cuerpo del generador, han sido ensamblados a los bastidores modulares.
El número variable de bastidores superpuestos determina la capacidad de los generadores.
Alimentados con aire comprimido filtrado con una presión óptima de 6 bar, pueden llegar a crear una depresión máxima del 90%, con una capacidad de aspiración variable de 200 a 750 m3/h, medida a la presión atmosférica normal de 1013 mbar.
Están fabricados completamente con aluminio anodizado, con válvulas de disco y juntas de mezclas especiales.
Perfectamente insonorizados, su funcionamiento es muy silencioso.
Códigos de producto: PVP450MD PVP600MD

8.84
top next
Generadores de vacío multietapa, modulares, pvp 450 md y pvp 600 md

Generadores de vacío multietapa, modulares, pvp 450 md y pvp 600 md

PVP450MD PVP600MD

8.85
top next
Generadores de vacío de cartuchos PVR 1-4

Generadores de vacío de cartuchos PVR 1-4

• Se pueden integrar directamente a los órganos de sujeción de ventosas de las máquinas para embalajes
• Máximo rendimiento a bajas presiones de uso (2 - 3 bar)
• Máximo grado de vacío: -70 KPa
• Caudales 1 o 4 m³/h
• Su conformación permite la aspiración de polvos y pequeños residuos de elaboración, sin que se produzca la obstrucción.
Códigos de producto: PVR1 PVR4

8.85.1
top next

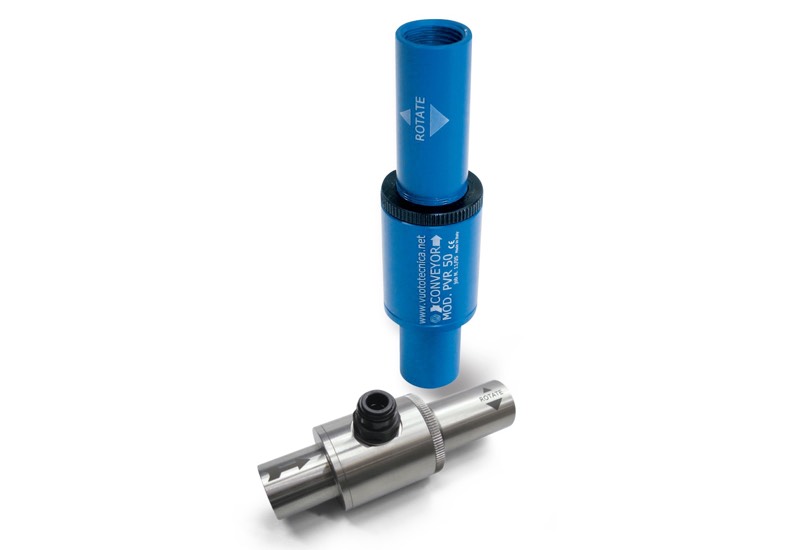

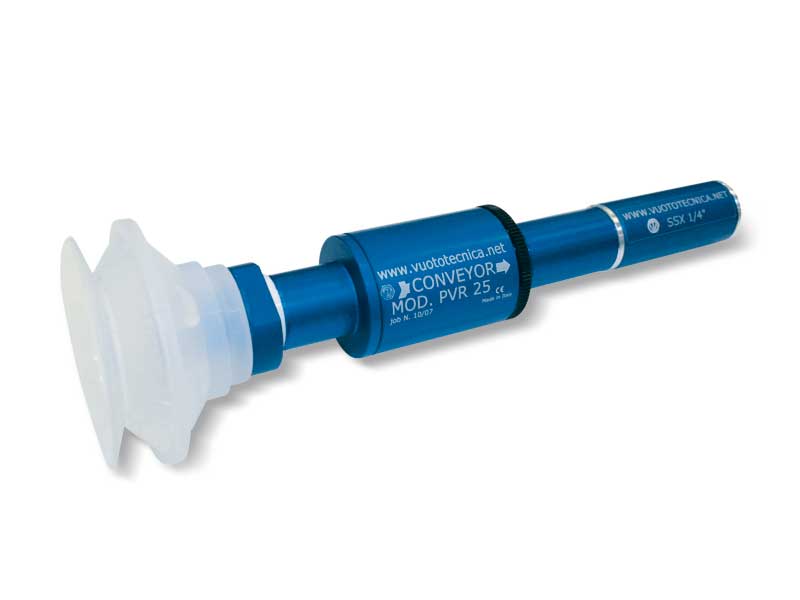

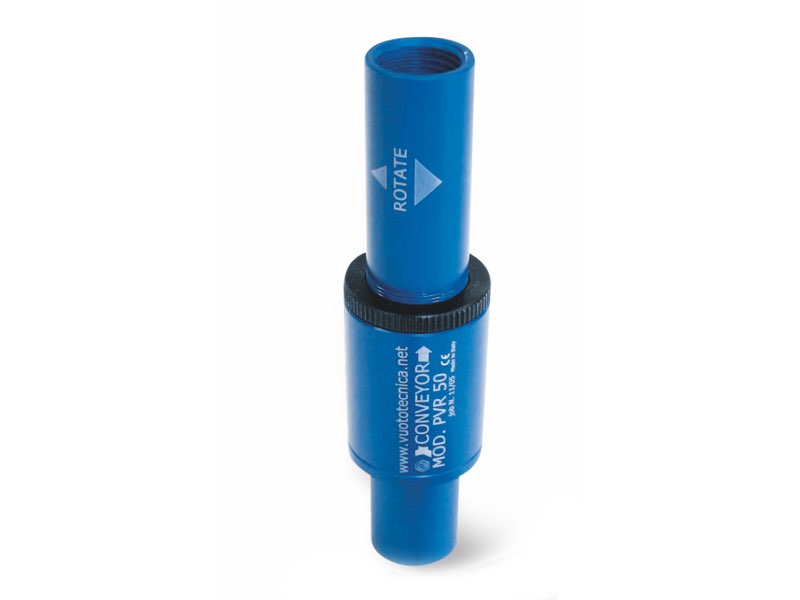

Generadores de vacío regulables conveyor pvr 25 y pvr 50

Generadores de vacío regulables conveyor pvr 25 y pvr 50

Principio de funcionamiento
El funcionamiento de estos generadores de vacío se fundamenta en el principio Venturi.
A diferencia de los anteriormente descritos, disponen de un eyector con un diámetro de flujo mucho mayor y además regulable.
Esta particularidad permite variar la capacidad y el grado de vacío del aparato, sin modificar el nivel de presión del aire de alimentación.
El consumo de aire comprimido es proporcional a las prestaciones efectivas del generador de vacío.

Características
La forma especial de los generadores de vacío regulables y su principio de funcionamiento con flujo rectilíneo permiten la aspiración y el transporte de distintos tipos de productos, sin interferencias, como los generadores de flujo, solo que, a diferencia de estos últimos, permiten superar desniveles mucho mayores.
Son ideales para el transporte de polvo, granulados, aserrín, granalla, virutas metálicas, productos alimentarios líquidos o secos, etc.; también son adecuados para el control de sistemas de ventosas cuando existe una gran cantidad de polvo o líquidos; y para aspirar humos, nieblas refrigerantes, condensados de agua o de aceite, etc.
La ausencia de partes en movimiento permite su uso continuado, sin producción de calor.
El nivel de ruido, que es bastante elevado para este tipo de aparatos, puede ser mitigado considerablemente utilizando un silenciador adecuado, enroscado a la conexión de salida del aire.
No requieren corriente eléctrica, por lo tanto pueden también utilizarse en ambientes de trabajo con peligro de incendio o de deflagración.
Están disponibles en aluminio anodizado y en acero inoxidable.
Gracias a sus características, es suficiente una buena filtración del aire comprimido de alimentación para no necesitar mantenimiento alguno.
Códigos de producto: PVR25 PVR50

8.86
top next
Diagramas de los generadores de vacío conveyor pvr 25 y pvr 50

Diagramas de los generadores de vacío conveyor pvr 25 y pvr 50

PVR25 PVR50

8.87
top next
Generadores de vacío regulables conveyor pvr 100 y pvr 200

Generadores de vacío regulables conveyor pvr 100 y pvr 200

Principio de funcionamiento
El funcionamiento de estos generadores de vacío se fundamenta en el principio Venturi.
A diferencia de los anteriormente descritos, disponen de un eyector con un diámetro de flujo mucho mayor y además regulable.
Esta particularidad permite variar la capacidad y el grado de vacío del aparato, sin modificar el nivel de presión del aire de alimentación.
El consumo de aire comprimido es proporcional a las prestaciones efectivas del generador de vacío.

Características
La forma especial de los generadores de vacío regulables y su principio de funcionamiento con flujo rectilíneo permiten la aspiración y el transporte de distintos tipos de productos, sin interferencias, como los generadores de flujo, solo que, a diferencia de estos últimos, permiten superar desniveles mucho mayores.
Son ideales para el transporte de polvo, granulados, aserrín, granalla, virutas metálicas, productos alimentarios líquidos o secos, etc.; también son adecuados para el control de sistemas de ventosas cuando existe una gran cantidad de polvo o líquidos; y para aspirar humos, nieblas refrigerantes, condensados de agua o de aceite, etc.
La ausencia de partes en movimiento permite su uso continuado, sin producción de calor.
El nivel de ruido, que es bastante elevado para este tipo de aparatos, puede ser mitigado considerablemente utilizando un silenciador adecuado, enroscado a la conexión de salida del aire.
No requieren corriente eléctrica, por lo tanto pueden también utilizarse en ambientes de trabajo con peligro de incendio o de deflagración.
Están disponibles en aluminio anodizado y en acero inoxidable.
Gracias a sus características, es suficiente una buena filtración del aire comprimido de alimentación para no necesitar mantenimiento alguno.
Códigos de producto: PVR100 PVR200

8.88
top next
Diagramas de los generadores de vacío conveyor pvr 100 y pvr 200

Diagramas de los generadores de vacío conveyor pvr 100 y pvr 200

PVR100 PVR200

8.89
top next
Accesorios para generadores de vacío regulables conveyor

Accesorios para generadores de vacío regulables conveyor

El nivel de ruido de los generadores de vacío regulables Conveyor, que es bastante elevado, puede ser mitigado considerablemente utilizando un silenciador adecuado enroscado a la conexión de salida del aire.
Bajo pedido, pueden suministrarse silenciadores de la serie SSX, idóneos para todos los generadores de vacío Conveyor.
La tabla de abajo contiene los códigos de los silenciadores relativos a los distintos generadores de vacío.
Códigos de producto: PVR25 PVR50 PVR100 PVR200

8.90
top next

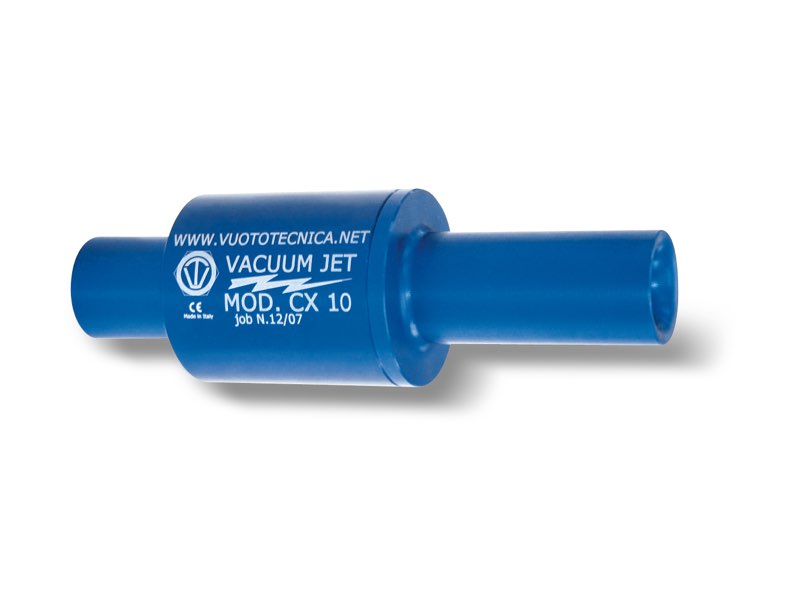

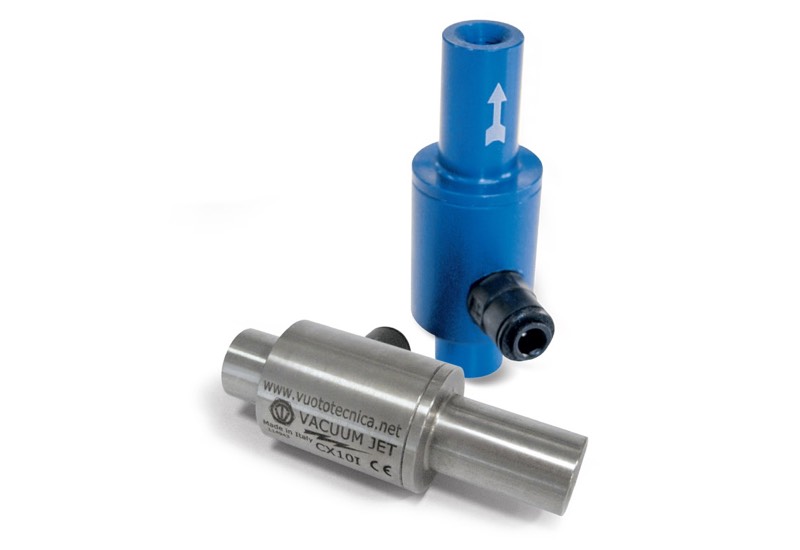

Generadores de flujo vacuum jet cx 7 y cx 10

Generadores de flujo vacuum jet cx 7 y cx 10

Principio de funcionamiento
El aire comprimido de alimentación, introducido en una cámara anular concéntrica respecto al aparato, fluye a una velocidad muy elevada hacia el centro del tubo principal, formando un efecto ciclónico.
Este último es capaz de crear una depresión en el interior del aparato y de conducir un gran volumen de aire hacia la salida de este.
Si se varía la presión del aire de alimentación, la depresión y la cantidad de aire aspirado se modificarán.

Características
La forma especial de los generadores de flujo y su principio de funcionamiento por flujo rectilíneo permiten la aspiración y el transporte de productos de distinto tipo, sin interferencias.
Son ideales para el transporte de polvo, granulados, aserrín, granalla, virutas metálicas, productos alimentarios líquidos o secos, etc.; y también para aspirar humos, nieblas refrigerantes, condensados de agua o de aceite, etc.
La ausencia de partes en movimiento permite su uso continuo, sin producción de calor.
No requieren corriente eléctrica, por lo tanto pueden utilizarse en ambientes de trabajo con peligro de incendio o de deflagración. Están disponibles en aluminio anodizado y en acero inoxidable.
Gracias a sus características, es suficiente una buena filtración del aire comprimido de alimentación para que no sea necesario efectuar ningún mantenimiento.
Códigos de producto: CX7 CX10

8.91
top next
Diagramas de los generadores de flujo cx 7 y cx 10

Diagramas de los generadores de flujo cx 7 y cx 10

CX7 CX10

8.92
top next
Generadores de flujo vacuum jet cx 13 y cx 19

Generadores de flujo vacuum jet cx 13 y cx 19

Principio de funcionamiento
El aire comprimido de alimentación, introducido en una cámara anular concéntrica respecto al aparato, fluye a una velocidad muy elevada hacia el centro del tubo principal, formando un efecto ciclónico.
Este último es capaz de crear una depresión en el interior del aparato y de conducir un gran volumen de aire hacia la salida de este.
Si se varía la presión del aire de alimentación, la depresión y la cantidad de aire aspirado se modificarán.

Características
La forma especial de los generadores de flujo y su principio de funcionamiento por flujo rectilíneo permiten la aspiración y el transporte de productos de distinto tipo, sin interferencias.
Son ideales para el transporte de polvo, granulados, aserrín, granalla, virutas metálicas, productos alimentarios líquidos o secos, etc.; y también para aspirar humos, nieblas refrigerantes, condensados de agua o de aceite, etc.
La ausencia de partes en movimiento permite su uso continuo, sin producción de calor.
No requieren corriente eléctrica, por lo tanto pueden utilizarse en ambientes de trabajo con peligro de incendio o de deflagración. Están disponibles en aluminio anodizado y en acero inoxidable.
Gracias a sus características, es suficiente una buena filtración del aire comprimido de alimentación para que no sea necesario efectuar ningún mantenimiento.
Códigos de producto: CX13 CX19

8.93
top next
Diagramas de los generadores de flujo cx 13 y cx 19

Diagramas de los generadores de flujo cx 13 y cx 19

CX13 CX19

8.94
top next
Generadores de flujo vacuum jet cx 25, cx 38 y cx 50

Generadores de flujo vacuum jet cx 25, cx 38 y cx 50

Principio de funcionamiento
El aire comprimido de alimentación, introducido en una cámara anular concéntrica respecto al aparato, fluye a una velocidad muy elevada hacia el centro del tubo principal, formando un efecto ciclónico.
Este último es capaz de crear una depresión en el interior del aparato y de conducir un gran volumen de aire hacia la salida de este.
Si se varía la presión del aire de alimentación, la depresión y la cantidad de aire aspirado se modificarán.

Características
La forma especial de los generadores de flujo y su principio de funcionamiento por flujo rectilíneo permiten la aspiración y el transporte de productos de distinto tipo, sin interferencias.
Son ideales para el transporte de polvo, granulados, aserrín, granalla, virutas metálicas, productos alimentarios líquidos o secos, etc.; y también para aspirar humos, nieblas refrigerantes, condensados de agua o de aceite, etc.
La ausencia de partes en movimiento permite su uso continuo, sin producción de calor.
No requieren corriente eléctrica, por lo tanto pueden utilizarse en ambientes de trabajo con peligro de incendio o de deflagración. Están disponibles en aluminio anodizado y en acero inoxidable.
Gracias a sus características, es suficiente una buena filtración del aire comprimido de alimentación para que no sea necesario efectuar ningún mantenimiento.
Códigos de producto: CX25 CX38 CX50

8.95
top next
Diagramas de los generadores de flujo cx 25, cx 38 y cx50

Diagramas de los generadores de flujo cx 25, cx 38 y cx50

CX25 CX38 CX50

8.96
top next

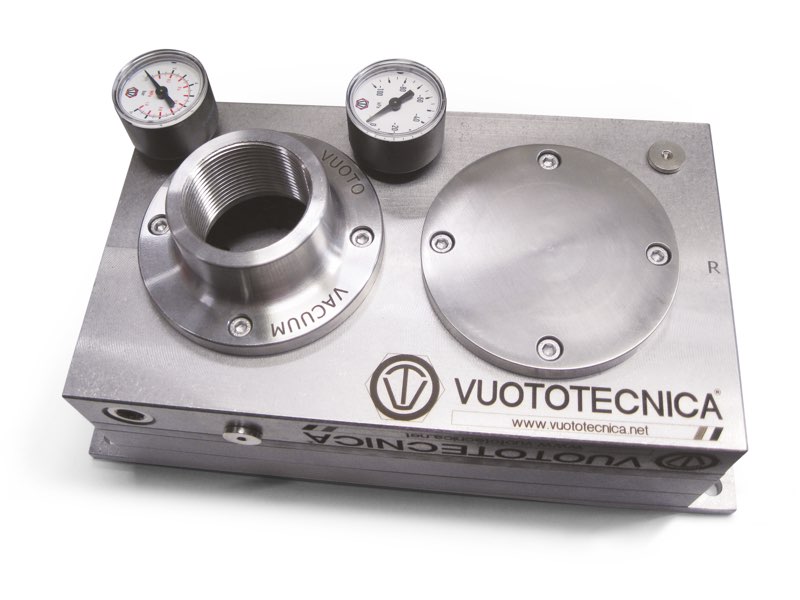

Generadores de vacío regulables PVR 25 MS

Generadores de vacío regulables PVR 25 MS

-

8.96.1
top next
Minidepresores neumáticos dop 06 y dop 10

Minidepresores neumáticos dop 06 y dop 10

Los minidepresores neumáticos son pequeñas unidades autónomas para la producción de vacío, alimentados exclusivamente por aire comprimido, que se caracterizan por su reducido tamaño.
Están formados por:
- Un pequeño depósito de chapa de acero soldada.
- Un generador de vacío que funciona por aire comprimido.
- Un vacuostato neumático para la regulación del grado de vacío.
- Un vacuómetro para la lectura directa del grado de vacío.
- Una válvula manual para cortar el vacío.
- Un filtro de aspiración con cartucho de papel serie FC.
- Un regulador de presión con filtro.
- Una válvula de accionamiento neumático para la alimentación del generador de vacío.
- Una válvula de manguito para cortar el aire comprimido.
- Un grifo para purgar los condensados del depósito.
El mantenimiento del grado de vacío en el depósito, previamente configurado con el vacuostato, es completamente automático. Los minidepresores neumáticos son ideales para equipar unidades de producción, fijas o móviles, como por ejemplo:
- Carros con ventosas para la fijación y transporte de vidrios o cristales.
- Sistemas de sujeción por vacío para estabilizar esquíes, para la perforación o pantografiado de mármol, para el abrillantado de objetos de estaño, cobre, o plata, etc.
- Polipastos con ventosas para elevar televisores y electrodomésticos en general, para la instalación de cristales en cerramientos, para la alimentación de prensas con chapa, etc.
Los minidepresores neumáticos no requieren corriente eléctrica, solamente aire comprimido a 4 ÷ 6 bar de presión; gracias a esta característica se recomienda utilizarlos en ambientes de trabajo con peligro de incendio o de deflagración.
Códigos de producto: DOP06PVP12MX DOP06PVP25MX DOP10PVP12MX DOP10PVP25MX

8.97
top next
Minidepresores neumáticos dop 20

Minidepresores neumáticos dop 20

Este minidepresor se diferencia de los anteriores, a parte del volumen del depósito, por el generador de vacío instalado.
El generador de vacío de la serie PVP… MDX ES dispone de un dispositivo de ahorro energético que permite mantener automáticamente el grado de vacío, previamente configurado, del interior del depósito.
Los demás accesorios instalados, excepto el vacuostato y la válvula de accionamiento neumático para la alimentación del generador de vacío, son los mismos que los de los modelos DOP 06 y DOP 10.
El empleo al que se destinan es el mismo que para los minidepresores anteriormente descritos.
Códigos de producto: DOP20PVP25MDX DOP20PVP35MDX

8.98
top next
Depresores neumáticos dop 25

Depresores neumáticos dop 25

Los depresores neumáticos son unidades autónomas para la producción de vacío, alimentadas exclusivamente por aire comprimido.
Están formados por:
- Un depósito de chapa de acero soldada.
- Un generador de vacío que funciona por aire comprimido de la serie PVP … MDX ES, con dispositivo de ahorro energético.
- Un vacuómetro para la lectura directa del grado de vacío.
- Una válvula manual para cortar el vacío.
- Un filtro de aspiración con cartucho de papel, serie FC.
- Un regulador de presión con filtro.
- Una válvula de manguito para cortar el aire comprimido.
- Un grifo para purgar los condensados del depósito.
El mantenimiento del grado de vacío en el depósito, previamente configurado con el vacuostato integrado en el generador, es completamente automático.
Los depresores neumáticos se emplean normalmente para la manipulación de cargas especialmente pesadas o de valor, pues ante una falta inesperada de alimentación, permiten que las ventosas continúen sujetando la carga durante un determinado intervalo de tiempo (que varía en función de la capacidad del depósito). También se recomiendan para centralizar el vacío cuando se conectan a la vez varias máquinas que utilizan el vacío.
En ambos casos los depresores presentan ventajas desde el punto de vista del ahorro energético, pues el generador solamente se pone en marcha cuando las máquinas requieren vacío.
Los depresores neumáticos no requieren corriente eléctrica, solamente aire comprimido a 4 ÷ 6 bares de presión; esta característica permite recomendarlos en ambientes de trabajo con peligro de incendio o de deflagración.
Códigos de producto: DOP25PVP25MDX DOP25PVP35MDX

8.99
top next
Depresores neumáticos dop 50

Depresores neumáticos dop 50

Los depresores neumáticos son unidades autónomas para la producción de vacío, alimentadas exclusivamente por aire comprimido.
Están formados por:
- Un depósito de chapa de acero soldada.
- Un generador de vacío que funciona por aire comprimido de la serie PVP … MDX ES, con dispositivo de ahorro energético.
- Un vacuómetro para la lectura directa del grado de vacío.
- Una válvula manual para cortar el vacío.
- Un filtro de aspiración con cartucho de papel, serie FC.
- Un regulador de presión con filtro.
- Una válvula de manguito para cortar el aire comprimido.
- Un grifo para purgar los condensados del depósito.
El mantenimiento del grado de vacío en el depósito, previamente configurado con el vacuostato integrado en el generador, es completamente automático.
Los depresores neumáticos se emplean normalmente para la manipulación de cargas especialmente pesadas o de valor, pues ante una falta inesperada de alimentación, permiten que las ventosas continúen sujetando la carga durante un determinado intervalo de tiempo (que varía en función de la capacidad del depósito). También se recomiendan para centralizar el vacío cuando se conectan a la vez varias máquinas que utilizan el vacío.
En ambos casos los depresores presentan ventajas desde el punto de vista del ahorro energético, pues el generador solamente se pone en marcha cuando las máquinas requieren vacío.
Los depresores neumáticos no requieren corriente eléctrica, solamente aire comprimido a 4 ÷ 6 bares de presión; esta característica permite recomendarlos en ambientes de trabajo con peligro de incendio o de deflagración.
Códigos de producto: DOP50PVP50MDX DOP50PVP60MDX

8.100
top next
Depresores neumáticos dop 100

Depresores neumáticos dop 100

Los depresores neumáticos son unidades autónomas para la producción de vacío, alimentadas exclusivamente por aire comprimido.
Están formados por:
- Un depósito de chapa de acero soldada.
- Un generador de vacío que funciona por aire comprimido de la serie PVP … MDX ES, con dispositivo de ahorro energético.
- Un vacuómetro para la lectura directa del grado de vacío.
- Una válvula manual para cortar el vacío.
- Un filtro de aspiración con cartucho de papel, serie FC.
- Un regulador de presión con filtro.
- Una válvula de manguito para cortar el aire comprimido.
- Un grifo para purgar los condensados del depósito.
El mantenimiento del grado de vacío en el depósito, previamente configurado con el vacuostato integrado en el generador, es completamente automático.
Los depresores neumáticos se emplean normalmente para la manipulación de cargas especialmente pesadas o de valor, pues ante una falta inesperada de alimentación, permiten que las ventosas continúen sujetando la carga durante un determinado intervalo de tiempo (que varía en función de la capacidad del depósito). También se recomiendan para centralizar el vacío cuando se conectan a la vez varias máquinas que utilizan el vacío.
En ambos casos los depresores presentan ventajas desde el punto de vista del ahorro energético, pues el generador solamente se pone en marcha cuando las máquinas requieren vacío.
Los depresores neumáticos no requieren corriente eléctrica, solamente aire comprimido a 4 ÷ 6 bares de presión; esta característica permite recomendarlos en ambientes de trabajo con peligro de incendio o de deflagración.
Código de producto: DOP100PVP75MDX

8.101
top next
Depresores neumáticos dop 150

Depresores neumáticos dop 150

Los depresores neumáticos son unidades autónomas para la producción de vacío, alimentados exclusivamente por aire comprimido.
Están formados por:
- Un depósito de chapa de acero soldada.
- Un generador de vacío que funciona por aire comprimido.
- Un vacuostato neumático para la regulación del grado de vacío.
- Un vacuómetro para la lectura directa del grado de vacío.
- Una válvula manual para cortar el vacío.
- Un filtro de aspiración con cartucho de papel, serie FC.
- Un regulador de presión con filtro.
- Una válvula de accionamiento neumático para la alimentación del generador de vacío.
- Una válvula de manguito para cortar el aire comprimido.
- Un grifo para purgar los condensados del depósito.
El mantenimiento del grado de vacío en el depósito, previamente configurado con el vacuostato, es completamente automático.
Los depresores neumáticos se emplean normalmente para la manipulación de cargas especialmente pesadas o de valor, pues en caso de fallo imprevisto de la alimentación, permiten que las ventosas continúen sujetando la carga durante un determinado intervalo de tiempo (que varía en función de la capacidad del depósito).
También se recomiendan para centralizar el vacío cuando se conectan a la vez varias máquinas que utilizan el vacío.
En ambos casos los depresores presentan ventajas desde el punto de vista del ahorro energético, pues el generador solamente se pone en marcha cuando las máquinas requieren vacío.
Los depresores neumáticos no requieren corriente eléctrica, solamente aire comprimido a 4 ÷ 6 bares de presión; esta característica permite recomendarlos en ambientes de trabajo con peligro de incendio o de deflagración.
Código de producto: DOP150PVP150MD

8.102
top next
Depresores neumáticos dop 300

Depresores neumáticos dop 300

Los depresores neumáticos son unidades autónomas para la producción de vacío, alimentados exclusivamente por aire comprimido.
Están formados por:
- Un depósito de chapa de acero soldada.
- Un generador de vacío que funciona por aire comprimido.
- Un vacuostato neumático para la regulación del grado de vacío.
- Un vacuómetro para la lectura directa del grado de vacío.
- Una válvula manual para cortar el vacío.
- Un filtro de aspiración con cartucho de papel, serie FC.
- Un regulador de presión con filtro.
- Una válvula de accionamiento neumático para la alimentación del generador de vacío.
- Una válvula de manguito para cortar el aire comprimido.
- Un grifo para purgar los condensados del depósito.
El mantenimiento del grado de vacío en el depósito, previamente configurado con el vacuostato, es completamente automático.
Los depresores neumáticos se emplean normalmente para la manipulación de cargas especialmente pesadas o de valor, pues en caso de fallo imprevisto de la alimentación, permiten que las ventosas continúen sujetando la carga durante un determinado intervalo de tiempo (que varía en función de la capacidad del depósito).
También se recomiendan para centralizar el vacío cuando se conectan a la vez varias máquinas que utilizan el vacío.
En ambos casos los depresores presentan ventajas desde el punto de vista del ahorro energético, pues el generador solamente se pone en marcha cuando las máquinas requieren vacío.
Los depresores neumáticos no requieren corriente eléctrica, solamente aire comprimido a 4 ÷ 6 bares de presión; esta característica permite recomendarlos en ambientes de trabajo con peligro de incendio o de deflagración.
Código de producto: DOP300PVP300MD

8.103
top next
Depósitos para minidepresores neumáticos

Depósitos para minidepresores neumáticos

Depósitos para minidepresores neumáticos DOP 06 y 10
Los depósitos para minidepresores neumáticos son horizontales y de sección rectangular.
Son de chapa de acero soldada, con retención de vacío perfecta, acabados con pinturas especiales resistentes a la corrosión de los condensados de agua.
Están preparados para la instalación de un generador de vacío, a escoger entre los de la tabla, y un equipo neumático.
Disponen de:
- Un vacuostato neumático para la regulación del grado de vacío máximo.
- Un vacuómetro para la lectura directa del grado de vacío en el depósito.
- Una válvula de retención adecuada a la conexión del generador.
- Una válvula manual para cortar el vacío.
- Un filtro de aspiración con cartucho de papel de la serie FC.
- Un grifo para la evacuación de condensados.
- Conductos, racores y tornillos para la conexión y la fijación del generador al depósito.
Están disponibles con capacidades volumétricas de 6 y 10 litros.

Depósitos para minidepresores neumáticos DOP 20
Los depósitos para minidepresores neumáticos son horizontales y de sección rectangular.
Son de chapa de acero soldada, con retención de vacío perfecta, acabados con pinturas especiales resistentes a la corrosión de los condensados de agua.
Están preparados para la instalación de un equipo neumático y de un generador de vacío PVP .. MDX ES, a escoger entre los de la tabla, que ya incorporan la válvula de alimentación de corredera servopilotada, la válvula de retención y el vacuostato neumático.
Disponen de:
- Un vacuómetro para la lectura directa del grado de vacío en el depósito.
- Una válvula manual para cortar el vacío.
- Un filtro de aspiración con cartucho de papel de la serie FC.
- Un grifo para la evacuación de condensados.
- Conductos, racores y tornillos para la conexión y la fijación del generador al depósito.
Están disponibles con capacidad volumétrica de 20 litros.
Códigos de producto: DOP0601 DOP1001 DOP2001

8.104
top next
Depósitos para depresores neumáticos dop 25, 50 y 100

Depósitos para depresores neumáticos dop 25, 50 y 100

Los depósitos para depresores neumáticos son horizontales y de sección circular.
Están fabricados con chapa de acero soldada, con una retención de vacío perfecta, y acabados con pinturas especiales resistentes a la corrosión de los condensados de agua.
Están preparados para la instalación de un equipo neumático y de un generador de vacío PVP .. MDX ES, a escoger entre los de la tabla, que ya incorporan la válvula de alimentación de corredera servopilotada, la válvula de retención y el vacuostato neumático.
Disponen de:
- Un vacuómetro para la lectura directa del grado de vacío en el depósito.
- Una válvula manual para cortar el vacío.
- Un grifo para la evacuación de condensados.
- Conductos, racores y tornillos para la conexión y la fijación del generador al depósito.
Están disponibles con capacidades volumétricas de 25, 50 y 100 litros.
Códigos de producto: DOP2501 DOP5001 DOP5002 DOP10001

8.105
top next
Depósitos para depresores neumáticos dop 150 y 300

Depósitos para depresores neumáticos dop 150 y 300

Los depósitos para depresores neumáticos son horizontales y de sección circular.
Están fabricados con chapa de acero soldada, con una retención de vacío perfecta, y acabados con pinturas especiales resistentes a la corrosión de los condensados de agua.
Están preparados para la instalación de un equipo neumático y de un generador de vacío de la serie PVP .. MDR, a escoger entre los de la tabla, que ya incorporan la válvula de retención.
Disponen de:
- Un vacuostato neumático para la regulación del grado de vacío máximo.
- Un vacuómetro para la lectura directa del grado de vacío en el depósito.
- Una válvula manual para cortar el vacío.
- Un filtro de aspiración con cartucho de papel de la serie FC.
- Un grifo para la evacuación de condensados.
- Conductos, racores y tornillos para la conexión y la fijación del generador al depósito.
Están disponibles con capacidades volumétricas de 150 y 300 litros.
Códigos de producto: DOP15001 DOP30001

8.106
top next
Dispositivos neumáticos de control para minidepresores y depresores

Dispositivos neumáticos de control para minidepresores y depresores

Dispositivo neumático de control para minidepresores dop 06 y dop 10
Este dispositivo neumático para minidepresores es capaz de gestionar un generador de vacío y garantizar el mantenimiento automático del grado de vacío en el depósito, previamente configurado con el vacuostato neumático.
Está formado por:
- Un filtro-regulador de presión con manómetro, para la regulación del aire comprimido de alimentación.
- Una válvula de corredera para cortar el aire comprimido.
- Una válvula servopilotada de tres vías para la alimentación del generador de vacío
- Racores y tubos para la conexión de los distintos componentes y tornillos para la fijación al soporte.

Dispositivos neumáticos de control para minidepresores dop 20 y depresores dop 25, 50 y 100
El dispositivo neumático para estos depresores es capaz de gestionar un generador de vacío y garantizar el mantenimiento automático del grado de vacío en el depósito, previamente configurado con el vacuostato neumático incorporado al generador.
Está formado por:
- Un filtro-regulador de presión con manómetro, para la regulación del aire comprimido de alimentación.
- Una válvula de corredera para cortar el aire comprimido.
- Racores y tubos para la conexión de los distintos componentes y tornillos para la fijación al soporte.
Están disponibles en dos tamaños, a escoger en función de su conexión de alimentación.
Códigos de producto: DOP0690 DOP2090 DOP5090 DOP15090

top next
