Sistema de agarre por vacío octopus

Composición de los sistemas de agarre octopus

Composición de los sistemas de agarre octopus

Los sistemas OCTOPUS que se muestran y describen en las páginas siguientes de serie disponen de las mesas de aspiración PX; si se decidiera sustituirlas por otras de características distintas, es necesario modificar los códigos de identificación de la forma que se describe aquí abajo.

top next
Sistema de agarre octopus art. So 15 20mx

Sistema de agarre octopus art. So 15 20mx

El sistema OCTOPUS es la respuesta a la flexibilidad operativa cada vez más requerida para los robots de paletización y los sistemas de agarre por vacío en general.
Este sistema permite el agarre de objetos de cualquier forma y material, siempre que su transpiración no sea excesiva, sin necesidad de cambiar o colocar ventosas e incluso cuando su superficie supone solamente el 5% de la mesa de aspiración; el peso máximo de la carga elevada será, obviamente, proporcional a la superficie de agarre.
De serie, los sistemas OCTOPUS representados en esta página y en las siguientes están formados por:
- Un generador de vacío alimentado con aire comprimido, indicado en la fotografía y en la ilustración, pero el pedido se debe cursar por separado, pues el generador no está incluido en el código del artículo.
- Una caja de aluminio anodizado, abierta por un lado, con una malla microfina de acero inoxidable en la aspiración, como protección del generador de vacío, fácilmente inspeccionable. En la parte superior externa de la caja hay una o más conexiones para la posible instalación de instrumentos de control o electroválvulas para restablecer rápidamente la presión atmosférica en su interior.
- Una mesa de aspiración, que cierra la caja, también esta de aluminio anodizado, recubierta por una goma esponjosa perforada especial.
De esta forma, la mesa de aspiración se adapta perfectamente a cualquier superficie sea esta lisa, rugosa o irregular.
Con el mismo sistema, por ejemplo, se pueden agarrar y manipular cajas de cartón y los palets de madera que las soportan.
Estos sistemas OCTOPUS pueden suministrarse, bajo pedido, con dimensiones, mesas de aspiración y generadores de vacío distintos de los indicados en las tablas.
Códigos de producto: SO1520MX

9.03
top next

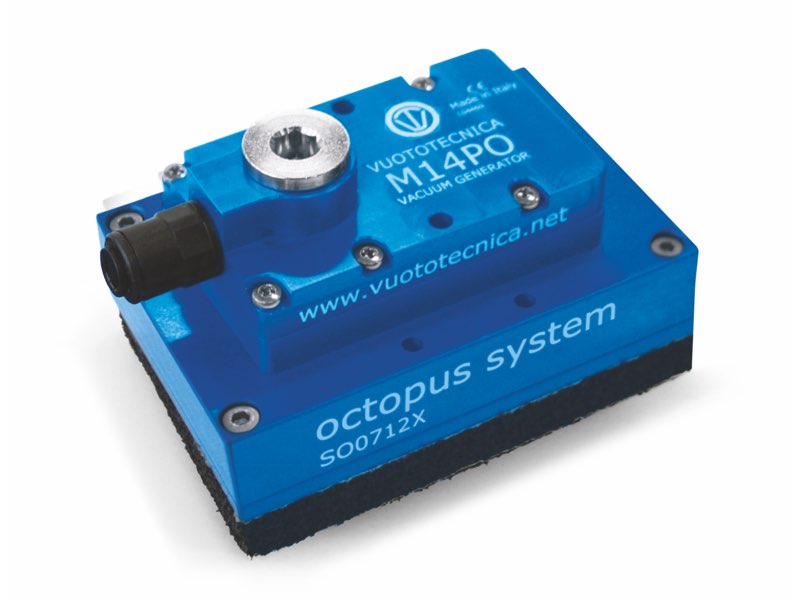

Sistemas de agarre octopus art. So 20 30x, so 20 40x y so 20 60x

Sistemas de agarre octopus art. So 20 30x, so 20 40x y so 20 60x

El sistema OCTOPUS es la respuesta a la flexibilidad operativa cada vez más requerida para los robots de paletización y los sistemas de agarre por vacío en general.
Este sistema permite el agarre de objetos de cualquier forma y material, siempre que su transpiración no sea excesiva, sin necesidad de cambiar o colocar ventosas e incluso cuando su superficie supone solamente el 5% de la mesa de aspiración; el peso máximo de la carga elevada será, obviamente, proporcional a la superficie de agarre.
De serie, los sistemas OCTOPUS representados en esta página y en las siguientes están formados por:
- Un generador de vacío alimentado con aire comprimido, indicado en la fotografía y en la ilustración, pero el pedido se debe cursar por separado, pues el generador no está incluido en el código del artículo.
- Una caja de aluminio anodizado, abierta por un lado, con una malla microfina de acero inoxidable en la aspiración, como protección del generador de vacío, fácilmente inspeccionable. En la parte superior externa de la caja hay una o más conexiones para la posible instalación de instrumentos de control o electroválvulas para restablecer rápidamente la presión atmosférica en su interior.
- Una mesa de aspiración, que cierra la caja, también esta de aluminio anodizado, recubierta por una goma esponjosa perforada especial.
De esta forma, la mesa de aspiración se adapta perfectamente a cualquier superficie sea esta lisa, rugosa o irregular.
Con el mismo sistema, por ejemplo, se pueden agarrar y manipular cajas de cartón y los palets de madera que las soportan.
Estos sistemas OCTOPUS pueden suministrarse, bajo pedido, con dimensiones, mesas de aspiración y generadores de vacío distintos de los indicados en las tablas.
Códigos de producto: SO2030X SO2040X SO2060X

9.04
top next

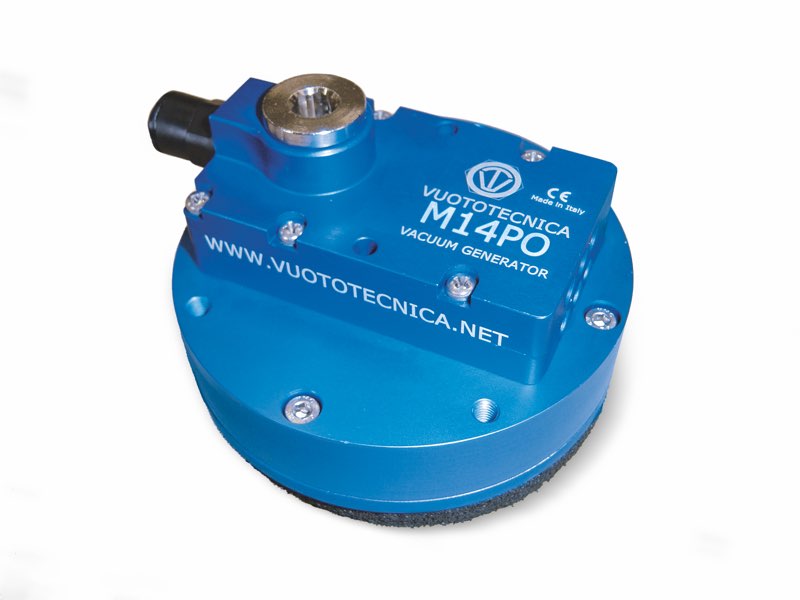

Sistemas de agarre octopus art. So 30 30x, so 30 40x, so 30 50x, so 40 40x y so 40 60x

Sistemas de agarre octopus art. So 30 30x, so 30 40x, so 30 50x, so 40 40x y so 40 60x

El sistema OCTOPUS es la respuesta a la flexibilidad operativa cada vez más requerida para los robots de paletización y los sistemas de agarre por vacío en general.
Este sistema permite el agarre de objetos de cualquier forma y material, siempre que su transpiración no sea excesiva, sin necesidad de cambiar o colocar ventosas e incluso cuando su superficie supone solamente el 5% de la mesa de aspiración; el peso máximo de la carga elevada será, obviamente, proporcional a la superficie de agarre.
De serie, los sistemas OCTOPUS representados en esta página y en las siguientes están formados por:
- Un generador de vacío alimentado con aire comprimido, indicado en la fotografía y en la ilustración, pero el pedido se debe cursar por separado, pues el generador no está incluido en el código del artículo.
- Una caja de aluminio anodizado, abierta por un lado, con una malla microfina de acero inoxidable en la aspiración, como protección del generador de vacío, fácilmente inspeccionable. En la parte superior externa de la caja hay una o más conexiones para la posible instalación de instrumentos de control o electroválvulas para restablecer rápidamente la presión atmosférica en su interior.
- Una mesa de aspiración, que cierra la caja, también esta de aluminio anodizado, recubierta por una goma esponjosa perforada especial.
De esta forma, la mesa de aspiración se adapta perfectamente a cualquier superficie sea esta lisa, rugosa o irregular.
Con el mismo sistema, por ejemplo, se pueden agarrar y manipular cajas de cartón y los palets de madera que las soportan.
Estos sistemas OCTOPUS pueden suministrarse, bajo pedido, con dimensiones, mesas de aspiración y generadores de vacío distintos de los indicados en las tablas.
Códigos de producto: SO3030X SO3040X SO3050X SO4040X SO4060X

9.05
top next

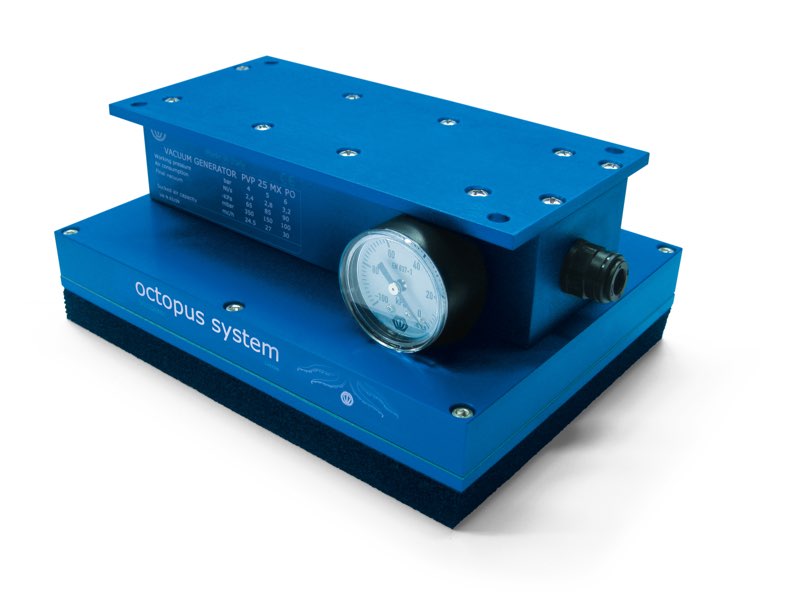

Sistemas de agarre octopus art. So do 35x y so do 50x0x

Sistemas de agarre octopus art. So do 35x y so do 50x0x

El sistema OCTOPUS es la respuesta a la flexibilidad operativa cada vez más requerida para los robots de paletización y los sistemas de agarre por vacío en general.
Este sistema permite el agarre de objetos de cualquier forma y material, siempre que su transpiración no sea excesiva, sin necesidad de cambiar o colocar ventosas e incluso cuando su superficie supone solamente el 5% de la mesa de aspiración; el peso máximo de la carga elevada será, obviamente, proporcional a la superficie de agarre.
De serie, los sistemas OCTOPUS representados en esta página y en las siguientes están formados por:
- Un generador de vacío alimentado con aire comprimido, indicado en la fotografía y en la ilustración, pero el pedido se debe cursar por separado, pues el generador no está incluido en el código del artículo.
- Una caja de aluminio anodizado, abierta por un lado, con una malla microfina de acero inoxidable en la aspiración, como protección del generador de vacío, fácilmente inspeccionable. En la parte superior externa de la caja hay una o más conexiones para la posible instalación de instrumentos de control o electroválvulas para restablecer rápidamente la presión atmosférica en su interior.
- Una mesa de aspiración, que cierra la caja, también esta de aluminio anodizado, recubierta por una goma esponjosa perforada especial.
De esta forma, la mesa de aspiración se adapta perfectamente a cualquier superficie sea esta lisa, rugosa o irregular.
Con el mismo sistema, por ejemplo, se pueden agarrar y manipular cajas de cartón y los palets de madera que las soportan.
Estos sistemas OCTOPUS pueden suministrarse, bajo pedido, con dimensiones, mesas de aspiración y generadores de vacío distintos de los indicados en las tablas.
Códigos de producto: SODO35X SODO50X

9.06
top next
Sistemas de agarre octopus art. So 40 100x, so 60 80x, so 60 120x y so 80 100x

Sistemas de agarre octopus art. So 40 100x, so 60 80x, so 60 120x y so 80 100x

El sistema OCTOPUS es la respuesta a la cada vez más requerida flexibilidad operativa de los robots de paletización y de los sistemas de agarre por vacío en general.
Este sistema permite el agarre de objetos de cualquier forma y material, siempre que su transpiración no sea excesiva, sin necesidad de cambiar o colocar ventosas e incluso cuando su superficie supone solamente el 5% de la mesa de aspiración; el peso máximo de la carga elevada será, obviamente, proporcional a la superficie de agarre.
De serie, los sistemas OCTOPUS representados en esta página, están formados por:
- Dos generadores de vacío alimentados con aire comprimido, indicados en la fotografía y en la ilustración, pero el pedido se debe cursar por separado, pues no están incluidos en el código del artículo.
- Una caja de aluminio anodizado, abierta por un lado, con dos filtros de malla microfinos de acero inoxidable en la aspiración, como protección de los generadores de vacío, fácilmente inspeccionables. En la parte superior externa de la caja hay una o más conexiones para la posible instalación de instrumentos de control o electroválvulas para restablecer rápidamente la presión atmosférica en su interior.
- Una mesa de aspiración, que cierra la caja, también de aluminio anodizado, recubierta por una goma esponjosa perforada especial.
De esta forma, la mesa de aspiración se adapta perfectamente a cualquier superficie, sea esta lisa, rugosa o irregular.
Con el mismo sistema, por ejemplo, se pueden agarrar y manipular cajas de cartón y los palets de madera que las soportan.
Estos sistemas OCTOPUS pueden suministrarse, bajo pedido, con dimensiones, mesas de aspiración y generadores de vacío distintos de los indicados en las tablas.
Códigos de producto: SO40100X SO6080X SO60120X SO80100X

9.07
top next
Mesas de aspiración estándar px y p2x para sistemas octopus

Mesas de aspiración estándar px y p2x para sistemas octopus

Las mesas de aspiración PX que se muestran y describen en esta página de serie están instaladas en todos los sistemas OCTOPUS, por lo tanto pueden suministrarse de reserva o como repuesto.
Son de aluminio anodizado y están recubiertas de una goma especial esponjosa perforada, con dos espesores distintos: 15 mm, para las mesas de aspiración PX; 30 mm para las mesas de aspiración especiales P2X.
Su fuerza de elevación se ha calculado para un grado de vacío mínimo de -75 Kpa, para la superficie total de los orificios de la goma esponjosa y un coeficiente de seguridad igual a 3.
Códigos de producto: PX1520 PX2030 PX2040 PX2060 PX3030 PX3040 PX3050 PX4040 PX4060 PX40100 PX6080 PX60120 PX80100 PXDO35 PXDO50 P2X1520 P2X2030 P2X2040 P2X2060 P2X3030 P2X3040 P2X3050 P2X4040 P2X4060 P2X40100 P2X6080 P2X60120 P2X80100 P2XDO35 P2XDO50

9.08
top next
Mesas de aspiración estándar con válvulas unidireccionales de cierre automático pxe y p2xe, para sistemas octopus

Mesas de aspiración estándar con válvulas unidireccionales de cierre automático pxe y p2xe, para sistemas octopus

Las mesas de aspiración de esta página son iguales a las mesas PX y P2X descritas anteriormente, pero además cuentan con válvulas unidireccionales de cierre automático para cada orificio.
Estas válvulas unidireccionales, si no está presente el objeto que debe sujetarse o el agarre de la goma esponjosa es defectuoso, cierran automáticamente la aspiración, impidiendo de esta forma que baje el grado de vacío en los restantes orificios que intervienen en el agarre.
Esta particularidad permite reducir el caudal del generador de vacío respecto a los sistemas OCTOPUS estándar, favoreciendo el ahorro energético.
Códigos de producto: PXE2030 PXE2040 PXE2060 PXE3030 PXE3040 PXE3050 PXE4040 PXE4060 PXE40100 PXE6080 PXE60120 PXE80100 PXEDO35 PXEDO50 P2XE2030 P2XE2040 P2XE2060 P2XE3030 P2XE3040 P2XE3050 P2XE4040 P2XE4060 P2XE40100 P2XE6080 P2XE60120 P2XE80100 P2XEDO35 P2XEDO50

9.09
top next
Mesas de aspiración especiales py y p2y, para sistemas octopus

Mesas de aspiración especiales py y p2y, para sistemas octopus

Estas mesas de aspiración, a diferencia de las estándar, desarrollan, para una superficie de agarre igual, una fuerza mayor (art. PY) pudiendo sujetar superficies bastas y muy irregulares (art. P2Y).
Son de aluminio anodizado y están recubiertas de una goma especial esponjosa perforada, con dos espesores distintos, bajo pedido.
Son perfectamente intercambiables con las mesas de aspiración estándar. Su fuerza de elevación se ha calculado para un grado de vacío mínimo de -75 Kpa, para la superficie total de los orificios de la goma esponjosa y un coeficiente de seguridad igual a 3.
Códigos de producto: PY1520 PY2030 PY2040 PY2060 PY3030 PY3040 PY3050 PY4040 PY4060 PY40100 PY6080 PY60120 PY80100 PYDO35 PYDO50 P2Y1520 P2Y2030 P2Y2040 P2Y2060 P2Y3030 P2Y3040 P2Y3050 P2Y4040 P2Y4060 P2Y40100 P2Y6080 P2Y60120 P2Y80100 P2YDO35 P2YDO50

9.10
top next
Mesas de aspiración especiales con válvulas Unidireccionales de cierre automático py2e y p2y2e, para sistemas octopus

Mesas de aspiración especiales con válvulas Unidireccionales de cierre automático py2e y p2y2e, para sistemas octopus

Las mesas de aspiración de esta página son iguales a las mesas PY y P2Y descritas anteriormente, pero además cuentan con válvulas unidireccionales de cierre automático para cada orificio.
Estas válvulas, si no está presente el objeto que debe sujetarse o el agarre de la goma esponjosa es defectuoso, cierran automáticamente la aspiración, impidiendo de esta forma que baje el grado de vacío en los restantes orificios que intervienen en el agarre.
Esta particularidad permite reducir el caudal del generador de vacío respecto a los sistemas OCTOPUS sin válvulas, favoreciendo el ahorro energético.
Códigos de producto: PY2E2030 PY2E2040 PY2E2060 PY2E3030 PY2E3040 PY2E3050 PY2E4040 PY2E4060 PY2E40100 PY2E6080 PY2E60120 PY2E80100 PY2EDO35 PY2EDO50 P2Y2E2030 P2Y2E2040 P2Y2E2060 P2Y2E3030 P2Y2E3040 P2Y2E3050 P2Y2E4040 P2Y2E4060 P2Y2E40100 P2Y2E6080 P2Y2E60120 P2Y2E80100 P2Y2EDO35 P2Y2EDO50

9.11
top next
Mesas de aspiración especiales pz y p2z, para sistemas octopus

Mesas de aspiración especiales pz y p2z, para sistemas octopus

De todas las mesas de aspiración descritas hasta aquí, estas son las que desarrollan una mayor fuerza de elevación para una superficie de agarre y un grado de vacío iguales; además, la versión P2Z es capaz de sujetar superficies bastas y muy irregulares.
Están realizadas con aleaciones ligeras y están recubiertas de una goma especial esponjosa con orificios ranurados, con dos espesores distintos.
Son perfectamente intercambiables con las mesas de aspiración estándar.
Su fuerza de elevación se ha calculado para un grado de vacío mínimo de -75 Kpa, para la superficie total de los orificios ranurados en la goma esponjosa y con un coeficiente de seguridad igual a 3.
Códigos de producto: PZ1520 PZ2030 PZ2040 PZ2060 PZ3030 PZ3040 PZ3050 PZ4040 PZ4060 PZ40100 PZ6080 PZ60120 PZ80100 PZDO35 PZDO50 P2Z1520 P2Z2030 P2Z2040 P2Z2060 P2Z3030 P2Z3040 P2Z3050 P2Z4040 P2Z4060 P2Z40100 P2Z6080 P2Z60120 P2Z80100 P2ZDO35 P2ZDO50

9.12
top next
Mesas de aspiración con ventosas pv, para sistemas octopus

Mesas de aspiración con ventosas pv, para sistemas octopus

Con el fin de facilitar el agarre de productos con superficies muy irregulares y flexibles (bolsas de pasta o dulces, envases blíster o skinfilm, cajas de cartón fino, etc.) difíciles de agarrar con mesas de aspiración recubiertas de goma esponjosa, fabricamos estas mesas de aspiración con ventosas.
Las ventosas recomendadas son del tipo “de fuelle”; gracias a su gran flexibilidad son capaces de adaptarse a todas las superficies de agarre, siguiendo los contornos y los movimientos de elevación, asegurando de esta forma un agarre fácil y seguro.
Estas mesas son de aluminio anodizado, come los soportes de ventosas enroscados a las mesas que son de 1/8”gas para la versión PV, y de 1/4”gas para la versión P2V.
Las ventosas, encajadas en frío en los soportes, sin necesidad de cola, pueden suministrarse en diferentes mezclas.
También estas mesas son perfectamente intercambiables con las mesas de aspiración estándar.
Su fuerza de elevación se ha calculado para un grado de vacío mínimo de -75 Kpa, para la superficie total de agarre de las ventosas y un coeficiente de seguridad igual a 3.
Bajo pedido pueden suministrarse con ventosas diferentes, siempre que el diámetro no supere 22 mm para las mesas de aspiración PV y 45 mm para las P2V.
Códigos de producto: PV1520 PV2030 PV2040 PV2060 PV3030 PV3040 PV3050 PV4040 PV4060 PV40100 PV6080 PV60120 PV80100 PVDO35 PVDO50

9.13
top next
Mesas de aspiración con ventosas p2v, para sistemas octopus

Mesas de aspiración con ventosas p2v, para sistemas octopus

Con el fin de facilitar el agarre de productos con superficies muy irregulares y flexibles (bolsas de pasta o dulces, envases blíster o skinfilm, cajas de cartón fino, etc.) difíciles de agarrar con mesas de aspiración recubiertas de goma esponjosa, fabricamos estas mesas de aspiración con ventosas.
Las ventosas recomendadas son del tipo “de fuelle”; gracias a su gran flexibilidad son capaces de adaptarse a todas las superficies de agarre, siguiendo los contornos y los movimientos de elevación, asegurando de esta forma un agarre fácil y seguro.
Estas mesas son de aluminio anodizado, come los soportes de ventosas enroscados a las mesas que son de 1/8”gas para la versión PV, y de 1/4”gas para la versión P2V.
Las ventosas, encajadas en frío en los soportes, sin necesidad de cola, pueden suministrarse en diferentes mezclas.
También estas mesas son perfectamente intercambiables con las mesas de aspiración estándar.
Su fuerza de elevación se ha calculado para un grado de vacío mínimo de -75 Kpa, para la superficie total de agarre de las ventosas y un coeficiente de seguridad igual a 3.
Bajo pedido pueden suministrarse con ventosas diferentes, siempre que el diámetro no supere 22 mm para las mesas de aspiración PV y 45 mm para las P2V.
Códigos de producto: P2V1520 P2V2030 P2V2040 P2V2060 P2V3030 P2V3040 P2V3050 P2V4040 P2V4060 P2V40100 P2V6080 P2V60120 P2V80100 P2VDO35 P2VDO50

9.14
top next
Mesas de aspiración con ventosas y válvulas unidireccionales de cierre automático pve, para sistemas octopus

Mesas de aspiración con ventosas y válvulas unidireccionales de cierre automático pve, para sistemas octopus

Las mesas de aspiración de esta página son iguales a las mesas PV y P2V descritas anteriormente, pero además cuentan con válvulas unidireccionales de cierre automático en todas las conexiones de los soportes de ventosas.
Estas válvulas, si no está presente el objeto que debe sujetarse o el agarre de la ventosa es defectuoso, cierran automáticamente la aspiración, impidiendo así que se reduzca el grado de vacío en las restantes ventosas en funcionamiento.
Esta particularidad permite reducir el caudal del generador de vacío respecto a los sistemas OCTOPUS sin válvulas, favoreciendo el ahorro energético.
Códigos de producto: PVE2030 PVE2040 PVE2060 PVE3030 PVE3040 PVE3050 PVE4040 PVE4060 PVE40100 PVE6080 PVE60120 PVE80100 PVEDO35 PVEDO50

9.15
top next
Mesas de aspiración con ventosas y válvulas unidireccionales de cierre automático p2v2e, para sistemas octopus

Mesas de aspiración con ventosas y válvulas unidireccionales de cierre automático p2v2e, para sistemas octopus

Las mesas de aspiración de esta página son iguales a las mesas PV y P2V descritas anteriormente, pero además cuentan con válvulas unidireccionales de cierre automático en todas las conexiones de los soportes de ventosas.
Estas válvulas, si no está presente el objeto que debe sujetarse o el agarre de la ventosa es defectuoso, cierran automáticamente la aspiración, impidiendo así que se reduzca el grado de vacío en las restantes ventosas en funcionamiento.
Esta particularidad permite reducir el caudal del generador de vacío respecto a los sistemas OCTOPUS sin válvulas, favoreciendo el ahorro energético.
Códigos de producto: P2V2E2030 P2V2E2040 P2V2E2060 P2V2E3030 P2V2E3040 P2V2E3050 P2V2E4040 P2V2E4060 P2V2E40100 P2V2E6080 P2V2E60120 P2V2E80100 P2V2EDO35 P2V2EDO50

9.16
top next
Mesas de aspiración para el agarre de sacos pj, para sistemas octopus

Mesas de aspiración para el agarre de sacos pj, para sistemas octopus

Especialmente pensadas para el agarre de sacos de papel o plástico, con polvos, granulados, productos a granel o líquidos, estas mesas de aspiración, optimizan su rendimiento si se instalan con los sistemas OCTOPUS.
Son de aluminio anodizado, y están bordeados por una junta especial de goma esponjosa, siendo perfectamente intercambiables con las mesas de aspiración estándar de los sistemas OCTOPUS.
Las formas particulares de la junta y del plano de apoyo permiten limitar la deformación del saco durante el agarre, reduciendo al mínimo las pérdidas de vacío y garantizando la mayor superficie de agarre posible.
Su fuerza de elevación se ha calculado para un grado de vacío mínimo de -75 Kpa, para la superficie total de agarre delimitada por la junta y un coeficiente de seguridad igual a 3.
Códigos de producto: PJ1520 PJ2030 PJ2040 PJ2060 PJ3040 PJ3050 PJ4060

9.17
top next
Soportes de fijación con bridas, para sistemas octopus sin generador de vacío

Soportes de fijación con bridas, para sistemas octopus sin generador de vacío

Para poder conectar el sistema OCTOPUS a un generador de vacío instalado a distancia o a una fuente de vacío alternativa, es necesario utilizar los soportes de fijación que se muestran y describen en esta página.
Los soportes, de aluminio anodizado, tienen dos bridas: una para fijar el sistema OCTOPUS en lugar del generador y la otra al automatismo.
Además disponen de conexiones directas al sistema OCTOPUS, al generador o a la fuente de vacío alternativa, y a los instrumentos de lectura y control del grado de vacío; las conexiones no utilizadas pueden taparse con los tapones metálicos suministrados.
Los soportes de fijación con bridas están disponibles en las versiones que se muestran en esta página, y son ideales para los sistemas
OCTOPUS que utilizan los generadores de vacío indicados al lado del artículo:
- Art. SO 00 02 - PVP 100 ÷ 200M
- Art. SO 00 05 - PVP 150 ÷ 300MD
- Art. SO 00 06 - PVP 450 ÷ 600MD
Nota: los vacuómetros y los vacuostatos representados en la fotografía no forman parte de los soportes.
Códigos de producto: SO0002 SO0005 SO0006

9.18
top next
Barras de agarre octopus art. Bo 08 60x y bo 08 80x

Barras de agarre octopus art. Bo 08 60x y bo 08 80x

Las barras de agarre por vacío OCTOPUS son la respuesta a la siempre más requerida flexibilidad operativa de los robots de paletización.
Están formadas por:
- Una placa de fijación ranurada, para su rápida instalación en el automatismo y para facilitar su posicionamiento respecto a la carga que debe elevarse.
- Dos o tres generadores de vacío alimentados con aire comprimido, según el tamaño.
- Una caja de aleación ligera cerrada por una mesa de aspiración recubierta de goma especial esponjosa perforada.
De esta forma, la mesa de aspiración se adapta perfectamente a cualquier superficie sea esta lisa, rugosa o irregular.
Estas barras permiten el agarre de objetos de cualquier forma y material, siempre que su transpiración no sea excesiva, sin necesidad de cambiar o colocar ventosas, incluso cuando su superficie no ocupa toda la mesa de aspiración; el peso máximo de la carga elevada será, obviamente, proporcional a la superficie de agarre.
Dispone de cuatro conexiones: una con racor rápido, para alimentar con aire comprimido los generadores de vacío, otra para la posible instalación de un vacuostato, y finalmente otras dos, tapadas con un tapón roscado, para introducir aire dentro de la barra OCTOPUS durante la descarga, para restablecer rápidamente la presión atmosférica.
Códigos de producto: BO0860X BO0880X

9.19
top next
Barras de agarre octopus art. Bo 12 60x y bo 12 80x

Barras de agarre octopus art. Bo 12 60x y bo 12 80x

Las barras de agarre por vacío OCTOPUS son la respuesta a la siempre más requerida flexibilidad operativa de los robots de paletización.
Están formadas por:
- Una placa de fijación ranurada, para su rápida instalación en el automatismo y para facilitar su posicionamiento respecto a la carga que debe elevarse.
- Dos o tres generadores de vacío alimentados con aire comprimido, según el tamaño.
- Una caja de aleación ligera cerrada por una mesa de aspiración recubierta de goma especial esponjosa perforada.
De esta forma, la mesa de aspiración se adapta perfectamente a cualquier superficie sea esta lisa, rugosa o irregular.
Estas barras permiten el agarre de objetos de cualquier forma y material, siempre que su transpiración no sea excesiva, sin necesidad de cambiar o colocar ventosas, incluso cuando su superficie no ocupa toda la mesa de aspiración; el peso máximo de la carga elevada será, obviamente, proporcional a la superficie de agarre.
Dispone de cuatro conexiones: una con racor rápido, para alimentar con aire comprimido los generadores de vacío, otra para la posible instalación de un vacuostato, y finalmente otras dos, tapadas con un tapón roscado, para introducir aire dentro de la barra OCTOPUS durante la descarga, para restablecer rápidamente la presión atmosférica.
Códigos de producto: BO1260X BO1280X

9.20
top next

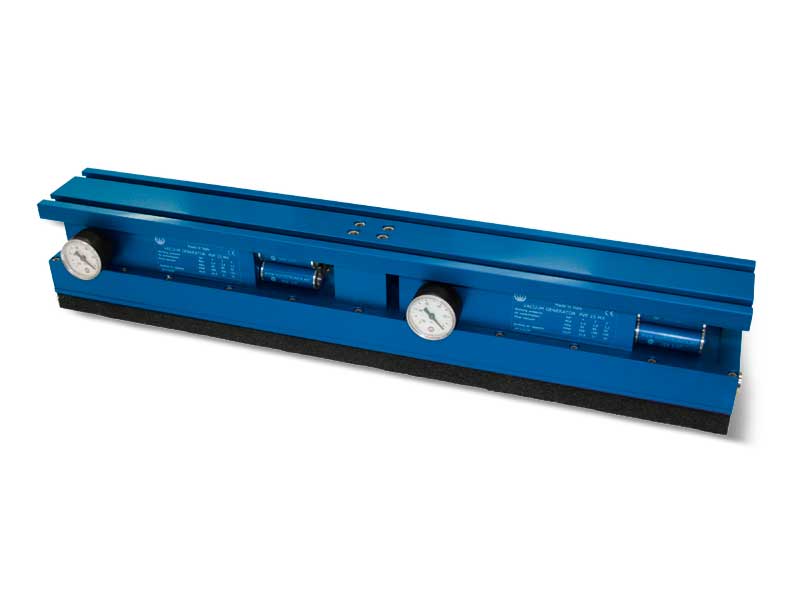

Barras de agarre octopus art. Bo 12 100x y bo 12 120x

Barras de agarre octopus art. Bo 12 100x y bo 12 120x

Las barras de agarre por vacío OCTOPUS son la respuesta a la siempre más requerida flexibilidad operativa de los robots de paletización.
Están formadas por:
- Una placa de fijación ranurada, para su rápida instalación en el automatismo y para facilitar su posicionamiento respecto a la carga que debe elevarse.
- Dos o tres generadores de vacío alimentados con aire comprimido, según el tamaño.
- Una caja de aleación ligera cerrada por una mesa de aspiración recubierta de goma especial esponjosa perforada.
De esta forma, la mesa de aspiración se adapta perfectamente a cualquier superficie sea esta lisa, rugosa o irregular.
Estas barras permiten el agarre de objetos de cualquier forma y material, siempre que su transpiración no sea excesiva, sin necesidad de cambiar o colocar ventosas, incluso cuando su superficie no ocupa toda la mesa de aspiración; el peso máximo de la carga elevada será, obviamente, proporcional a la superficie de agarre.
Dispone de cuatro conexiones: una con racor rápido, para alimentar con aire comprimido los generadores de vacío, otra para la posible instalación de un vacuostato, y finalmente otras dos, tapadas con un tapón roscado, para introducir aire dentro de la barra OCTOPUS durante la descarga, para restablecer rápidamente la presión atmosférica.
Códigos de producto: BO12100X BO12120X

9.21
top next
Mesas de aspiración estándar px y p2x, para barras de agarre octopus

Mesas de aspiración estándar px y p2x, para barras de agarre octopus

Las mesas de aspiración PX que se muestran y describen en esta página de serie se entregan instaladas en todas las barras de agarre OCTOPUS, por lo tanto, pueden suministrarse de reserva o como repuesto.
Son de aluminio anodizado y están recubiertas de una goma especial esponjosa perforada, con dos espesores distintos: 20 mm para las mesas de aspiración PX, 30 mm para las mesas de aspiración especiales P2X.
Su fuerza de elevación se ha calculado para un grado de vacío mínimo de -75 Kpa, para la superficie total de los orificios de la goma esponjosa y un coeficiente de seguridad igual a 3.
Códigos de producto: PX0860 PX0880 PX1260 PX1280 PX12100 PX12120 P2X0860 P2X0880 P2X1260 P2X1280 P2X12100 P2X12120

9.22
top next
Mesas de aspiración con ventosas pv, para barras de agarre octopus

Mesas de aspiración con ventosas pv, para barras de agarre octopus

Con el fin de facilitar el agarre de productos con superficies muy irregulares y flexibles (bolsas de pasta o dulces, envases blíster o skin-film, cajas de cartón fino, etc.), difíciles de agarrar con mesas de aspiración recubiertas de goma esponjosa, ofrecemos estas mesas de aspiración con ventosas.
Las ventosas recomendadas son del tipo “de fuelle”; gracias a su gran flexibilidad, son capaces de adaptarse a todas las superficies de agarre, siguiendo los contornos y los movimientos de elevación, asegurando un agarre fácil y seguro.
Las mesas son de aluminio anodizado, como los soportes de ventosas enroscados a las mesas, que son de 1/8”gas.
Las ventosas, encajadas en frío en los soportes sin necesidad de cola, pueden suministrarse en diferentes mezclas.
También estas mesas son perfectamente intercambiables con las mesas de aspiración estándar.
Su fuerza de elevación se ha calculado para un grado de vacío mínimo de -75 Kpa, para la superficie de agarre total de las ventosas y un coeficiente de seguridad igual a 3.
Bajo pedido pueden suministrarse con ventosas diferentes, siempre que el diámetro no supere 22 mm.
Códigos de producto: PV0860 PV0880 PV1260 PV1280 PV12100 PV12120

9.23
top next
Mesas de aspiración con válvulas unidireccionales de cierre automático pxe y p2xe, para barras de agarre octopus

Mesas de aspiración con válvulas unidireccionales de cierre automático pxe y p2xe, para barras de agarre octopus

Las mesas de aspiración de esta página son similares a las PX y P2X descritas anteriormente, pero además cuentan con válvulas unidireccionales de cierre automático para cada orificio.
Las válvulas unidireccionales de cierre automático, si no está presente el objeto que debe sujetarse o debido a un agarre defectuoso de la goma espuma, cierran automáticamente la aspiración, impidiendo de esta forma que baje el grado de vacío en los restantes orificios que intervienen en el agarre.
Esta particularidad permite reducir el caudal del generador de vacío en relación con las barras de agarre OCTOPUS estándar, favoreciendo el ahorro energético.
Códigos de producto: PXE0860 PXE0880 PXE1260 PXE1280 PXE12100 PXE12120 P2XE0860 P2XE0880 P2XE1260 P2XE1280 P2XE12100 P2XE12120

9.24
top next
Placas de cierre para barras de agarre octopus

Placas de cierre para barras de agarre octopus

Para conectar una barra de agarre OCTOPUS a un generador de vacío instalado a distancia o a una fuente de vacío alternativa, es necesario utilizar la placa de cierre con distribuidor, que se muestra y describe en esta página.
La placa es de aluminio anodizado y se fija con tornillos al cuerpo de la barra OCTOPUS, en lugar del generador.
El distribuidor dispone de conexiones directas para unir la barra OCTOPUS al generador o a la fuente de vacío alternativa, y a los instrumentos de lectura y control del grado de vacío.
Las conexiones no utilizadas pueden ser tapadas con los tapones metálicos suministrados.
La placa de cierre con distribuidor es compatible con todas las barras de agarre OCTOPUS que utilizan los generadores de vacío PVP 12 MX y PVP 25 MX.
Códigos de producto: 00BO07 00BO06

9.25
top next
Accesorios y repuestos para sistemas y barras de agarre octopus

Accesorios y repuestos para sistemas y barras de agarre octopus

Códigos de producto: 121010 001220 001221 090315 090325 SSX1/4” 00KITPVP25MX 00KITPVP100M 00KITPVP140M 00KITPVP170M 00KITPVP200M 00KITPVP150MD 00KITPVP300MD 00KITPVP450MD 00SO05 00SO10 00SO14 0008157 0008178 0008158 0008170 140106 140107

top next

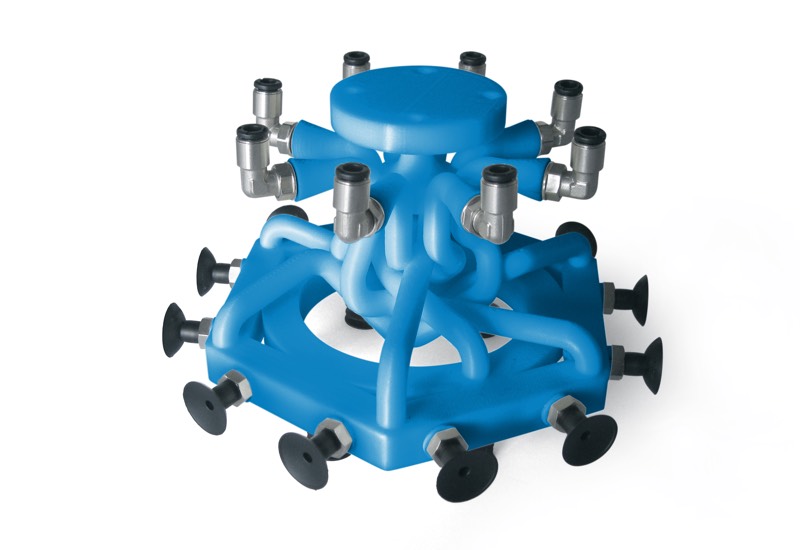

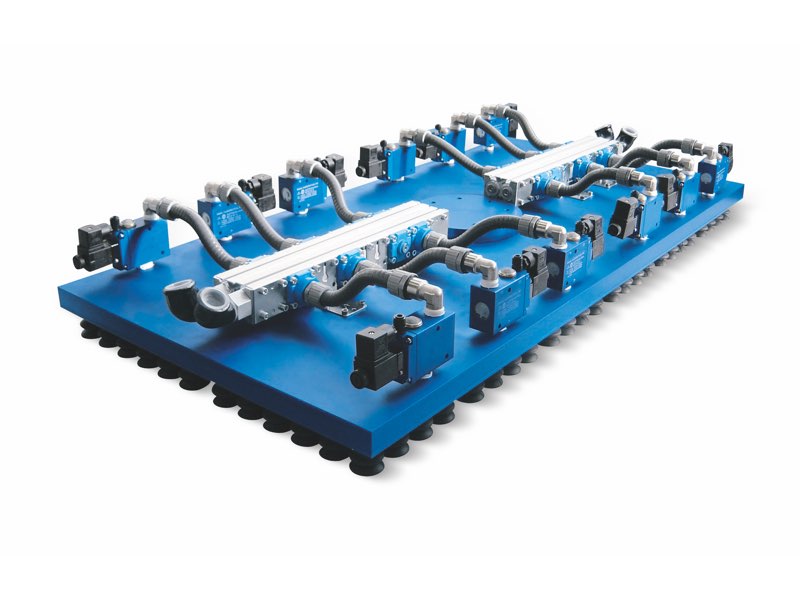

Ejecuciones especiales de sistemas de agarre octopus

Ejecuciones especiales de sistemas de agarre octopus

Códigos de producto: SO27422V SO33552V SODO10X SO0720X SO20100X SO3036X SO0714V SO2136V SODO40V SO60120X SO621272V

top next
