Ventosas de vacío

Características generales de las mezclas de goma

Características generales de las mezclas de goma

Una tabla con todas las mezclas de goma utilizado para nuestras ventosas:
denominacion commercial, sigla internacional, sigla Vuototecnica, características positivas y negativas, el color, la temperatura de empleo, dureza, resistencia química, las normas alimentarias y, finalmente, ejemplos de uso.

ampliar imagen
top of page go down
Cuestionario ventosas

Cuestionario ventosas

Para poder dimensionar correctamente un manipulador de ventosas es necesario conocer y evaluar las características de la carga que se debe «recoger».
Por esto, le pedimos que complete el siguiente módulo y que lo envíe por correo electrónico o fax.
Le recomendaremos las ventosas más adecuadas para solucionar su problema.
Un dibujo del producto que se debe desplazar o el producto mismo, nos permitiría ofrecerle la mejor solución.
Correo electrónico: tecnico@vuototecnica.net
Fax: +39 039 5320015

ampliar imagen
top of page go down
Ventosas con sus respectivos soportes

Ventosas con sus respectivos soportes

Ventosas con la típica forma de copa, son adecuadas para la sujeción y la manipulación en vacío, de pequeños objetos con superficie plana, ligeramente convexa o cóncava.
Esta serie de ventosas es de amplio uso y tiene diámetros entre 4 y 9 mm, están disponibles normalmente en las mezclas estándar de caucho natural N, goma antiaceite A y silicona S.
Pueden ser adheridas en frío, sin emplear colas, en un soporte de latón niquelado.
El soporte, adecuadamente moldeado para encajar perfectamente con la ventosa, está provisto de un perno roscado macho, para facilitar su fijación al automatismo.
La sustitución de las ventosas es muy simple: de hecho, como repuesto, es suficiente requerir la ventosa indicada en la tabla, con la mezcla deseada.
Bajo específica solicitud y para cantidades mínimas que se deben definir durante la fase de pedido, es posible suministrar las ventosas en las mezclas especiales enumeradas en la pág. 31 y los soportes de materiales diferentes.
Códigos de producto: 010410 000801 080410 010510 000802 080510 010610 080610 010707 080707 010810 080810 010907 080907

1.01
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosas con sus respectivos soportes

Ventosas con sus respectivos soportes

Ventosas con la típica forma de copa, son adecuadas para la sujeción y la manipulación en vacío, de objetos con superficie plana, ligeramente convexa o cóncava.
Esta serie de ventosas es de amplio uso y tiene diámetros entre 10 y 45 mm, están disponibles normalmente en las mezclas estándar de caucho natural N, goma antiaceite A y silicona S.
Pueden ser adheridas en frío, sin emplear colas, en un soporte de latón niquelado o de aluminio anodizado.
El soporte, adecuadamente moldeado para encajar perfectamente con la ventosa, está provisto de un perno roscado macho, para facilitar su fijación al automatismo.
La sustitución de las ventosas es muy simple: de hecho, como repuesto, es suficiente requerir la ventosa indicada en la tabla, con la mezcla deseada.
Bajo específica solicitud y para cantidades mínimas que se deben definir durante la fase de pedido, es posible suministrar las ventosas en las mezclas especiales enumeradas en la pág. 31 y los soportes de materiales diferentes.
Códigos de producto: 011010 011210 011510 011810 012010 012210 012515 013015 013515 014015 014515 000803 000805 000820 081010 081210 081510 081810 082010 082210 082515 083015 083515 084015 084515 000804 000814 000821 081025 081225 081525 081825 082025 082225 082525 083025 083525 084025 084525 012510 013010 013510 000808 000860 082510 082511 083010 083011 083510 083511 014510 016010 000822 000844 0008313 0008314 000892 084510 084511 084512 084513 084514 086010 086011 086012 086013 086014

ampliar imagen
top of page go down
Ventosas con sus respectivos soportes

Ventosas con sus respectivos soportes

Ventosas con la típica forma de copa, son adecuadas para la sujeción y la manipulación en vacío, de objetos con superficie plana, ligeramente convexa o cóncava.
Estas ventosas son de amplio uso y tienen un diámetro 85 mm, están disponibles normalmente en las mezclas estándar de caucho natural N, goma antiaceite A y silicona S.
Pueden ser adheridas en frío, sin emplear colas, en un soporte de aluminio anodizado.
El soporte, adecuadamente moldeado para encajar perfectamente con la ventosa, está provisto de un perno roscado macho, para facilitar su fijación al automatismo; además, tiene un orificio roscado M8 para permitir la eventual introducción de un tornillo prisionero con orificio calibrado (véase la pág. 1.131), que tiene la función de reducir la cantidad de aire aspirado.
La sustitución de las ventosas es muy simple: de hecho, como repuesto, es suficiente requerir la ventosa indicada en la tabla, con la mezcla deseada.
Bajo específica solicitud y para cantidades mínimas que se deben definir durante la fase de pedido, es posible suministrar las ventosas en las mezclas especiales enumeradas en la pág. 31 y los soportes de materiales diferentes.
Códigos de producto: 018510 000828 0008136 000891 088510 088512 088513 000829 000846 088525 088526

ampliar imagen
top of page go down
Ventosas con soporte vulcanizado

Ventosas con soporte vulcanizado

Esta serie de ventosas, con una conformación bastante resistente y con copa profunda, ha sido realizada para desplazar detalles o componentes de carrocerías, moldeo de chapas de acero. Se fabrican con una mezcla especial denominada BENZ, capaz de soportar trabajos pesados y el cloro que contienen habitualmente los aceites utilizados para el moldeo y el prensado de las chapas.
El soporte es de acero galvanizado y está vulcanizado en la ventosa; hay reducciones disponibles, siempre de acero galvanizado, para permitir variar la conexión de aspiración de M10 a roscados gas.
A petición y para cantidades mínimas que se deben definir en fase de pedido, es posible suministrar las ventosas en otras mezclas especiales, enumeradas en la pág. 31.
Códigos de producto: 083038B 084041B 084041N 086045B 0860451/4B 088050B 0008130 0008131

1.08
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosas con soporte vulcanizado

Ventosas con soporte vulcanizado

Estudiadas y realizadas específicamente para la sujeción de chapas estampadas o prensadas, estas ventosas se utilizan ampliamente en el sector automovilístico.
El labio rectificado que poseen les permite una sujeción inmediata de la carga que se debe recoger, incluso con la mínima presión de apoyo, y garantiza una perfecta estanqueidad de vacío.
Estas ventosas se producen con una mezcla especial denominada BENZ, capaz de soportar el cloro que contienen habitualmente los aceites utilizados para el moldeo y el prensado de las chapas.
El soporte es de acero galvanizado y está vulcanizado en la ventosa.
A petición y para cantidades mínimas, pueden ser suministradas también en caucho natural, silicona y mezclas especiales, enumeradas en la pág. 31.
Códigos de producto: 085040 085040GRB 087540 087540GRB 087540GRN 0810040 0810050 0850401/4B 0875401/4B 08100401/4B 085040M10B 0810050M10B 087540M14B 0810050M14B 008164 008165 008334 085040FB 087540FB 087540FS 0810040FB 0810040FS 0810050FB 0810050FS

1.09
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosas con soporte vulcanizado

Ventosas con soporte vulcanizado

Estas ventosas son similares a las ventosas descritas en la página anterior: se diferencian por la forma redondeada del labio y por el roscado interno.
Estas peculiaridades constructivas permiten el uso de estas ventosas en condiciones particularmente difíciles. El sector de uso es siempre el mismo.
Estas también están realizadas con mezcla BENZ y el soporte, de acero galvanizado, está vulcanizado en la ventosa. También estas ventosas, a petición y para cantidades mínimas que se deben definir en fase de pedido, pueden ser suministradas en otras mezclas especiales, enumeradas en la pág. 31.
Códigos de producto: 085099B 087599B 0810099B 0810099N 0850991/4B 0875991/4B 08100991/4B 085099FB 085099FS 087599FB 087599FS 0810099FB

1.10
CAD files on TraceParts
ampliar imagen
top of page go down
Maxigrip cups - Ventosas redondas planas y de fuelle

Maxigrip cups - Ventosas redondas planas y de fuelle

Nacidas como alternativa a las ventosas más comunes utilizadas en el sector robótico-automoción, son capaces de ofrecer óptimas soluciones ante los problemas de sujeción y de manipulación que se encuentran en los manipuladores por succión, en todos los sectores de la industria.
Son de forma redonda y elíptica, tanto planas como de fuelle, y cuentan con soporte. La gran flexibilidad del labio de sujeción, combinada con la característica típica de las ventosas de fuelle, les permite adaptarse a superficies planas, cóncavas y convexas, sin ningún riesgo de deformar o romper los objetos que se han prensado, incluso aquellos más frágiles.
Un diseño innovador de la superficie de apoyo interna de las ventosas asegura un alto coeficiente de fricción con la superficie de sujeción y principalmente un agarre sin comparación sobre láminas muy aceitosas o placas de vidrio y mármol mojadas, gracias al drenaje facilitado del aceite y del agua; esta característica es sinónimo de agarre firme y seguro de las ventosas y, por lo tanto, garantía de una colocación muy precisa de la carga que se debe mover.
Las ventosas estándar de la línea MAXIGRIP están realizadas con nuestra mezcla exclusiva BENZ:
- Dureza 60÷75 °Sh.;
- Temperatura de funcionamiento comprendida entre -40 y +170 °C;
- Antimanchas;
- Excelente resistencia a la abrasión, al agua y a los aceites de prensado que contengan cloro.
Su soporte de fijación está vulcanizado en la ventosa; una amplia gama de accesorios como reducciones, acoplamientos, adaptadores y juntas articuladas regulables, permite su instalación sobre cualquier manipulador por succión. Si se considera su universalidad de uso, estas ventosas también pueden suministrarse en otras mezclas, enumeradas en la página 31.
Códigos de producto: VRP40 VRP50 VRP60 VRP80 VRP100 VRP125 VRS40 VRS50 VRS60 VRS80 VRS100 VRS125

1.11
CAD files on TraceParts
ampliar imagen
top of page go down

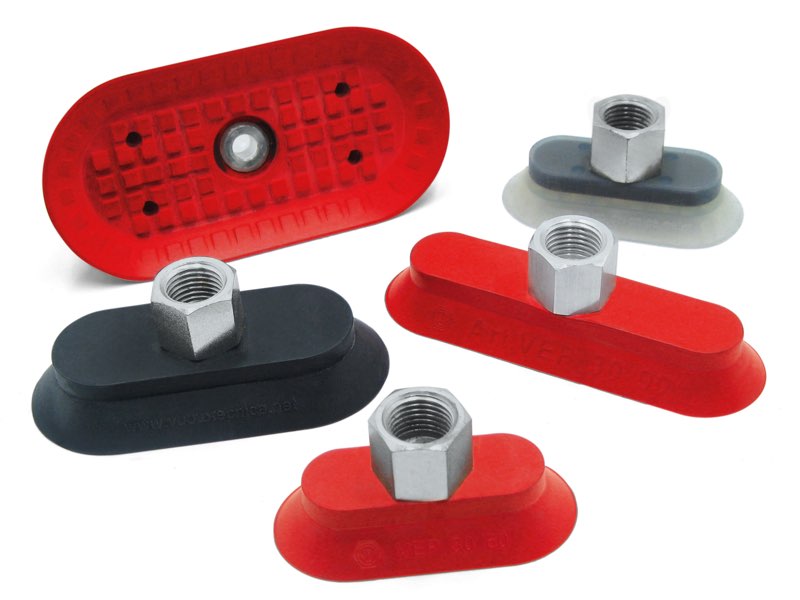

Maxigrip cups - Ventosas elípticas planas y de fuelle

Maxigrip cups - Ventosas elípticas planas y de fuelle


Códigos de producto: VEP3060 VEP3090 VEP4080 VEP50100 VEP60120 VEP70140 VES3060 VES4080 VES50100 VES70140

1.12
CAD files on TraceParts
ampliar imagen
top of page go down
Reducciones para ventosas maxigrip cups

Reducciones para ventosas maxigrip cups

Estos accesorios estándar ofrecen al usuario diferentes opciones de ensamblaje para las ventosas MAXIGRIP CUPS.
Las reducciones de acero galvanizado tienen la función de transformar, de hembra a macho o de gas a métrica, las conexiones roscadas de los soportes estándar.
Una sede hexagonal en la parte interna facilita el enroscado en los soportes.
Códigos de producto: 0008215 0008216 0008217 0008218 0008219 0008220 0008221 0008222 0008223 0008224 0008225 0008226 0008227 0008228

1.13
CAD files on TraceParts
ampliar imagen
top of page go down
Accesorios para ventosas maxigrip cups

Accesorios para ventosas maxigrip cups

Los accesorios ilustrados en esta página son adecuados para las ventosas MAXIGRIP CUPS, descritas anteriormente.
Las reducciones MH son adecuadas para aumentar las conexiones hembra de todas las ventosas con conexión roscada de 1/8” y de 1/4” gas, en el tamaño superior, siempre hembra, de 1/4” o 3/8” con roscado gas o NPT, a petición. Las conexiones con rosca gas están son de aluminio, aquellas con rosca NPT son de acero galvanizado.
Los adaptadores AQ, con brida cuadrada y conexiones roscadas macho y hembra, realizados con aluminio anodizado, son adecuados para los sistemas de sujeción robotizados, para permitir la instalación rápida de las ventosas en los perfiles correspondientes, utilizados en el sector de la AUTOMOCIÓN. La junta integrada garantiza una perfecta estanqueidad de vacío.
Códigos de producto: 0008207 0008208 0008329 0008328 AQ321/8 AQ321/4 AQ323/8 AQ321/2 AQS321/8 AQS321/4 AQS323/8 AQS321/2 AQ321/4F AQ323/8F

1.14
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosas redondas planas con sus respectivos soportes

Ventosas redondas planas con sus respectivos soportes

Las ventosas ilustradas en esta página han sido diseñadas para solucionar la mayor parte de los problemas de sujeción encontrados en la manipulación de paneles de madera o de material plástico, placas finas de vidrio o de mármol, hojas de chapa delicada, baldosas de cerámica o de arcilla cocida, etc.
El labio, ligeramente inclinado, bajo y grueso, tiene la característica de no deslizar sobre la superficie de la carga durante la fase de sujeción. Los resaltes de los que están dotadas las ventosas en su interior, además de reducir el volumen de aire que se debe aspirar, tienen la función de crear una superficie de apoyo perfecta, que impide la deformación de la superficie de sujeción y el deslizamiento de la carga elevada verticalmente.
Pueden ser calzadas en frío, sin emplear colas, en el propio soporte de aluminio anodizado y bloqueadas mediante la anilla correspondiente. La sustitución de las ventosas es muy simple: como repuesto, es suficiente requerir la ventosa indicada en la tabla, con la mezcla deseada.
Códigos de producto: 017624 019024 0111024 0115036 0008108 0008110 0008112 0876241/4 0890241/4 08110241/4 0876243/8 0890243/8 08110243/8 0815036

1.15
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosa redonda plana con sus respectivos soporte

Ventosa redonda plana con sus respectivos soporte

La ventosa descrita en esta página ha sido diseñada, especialmente, para la sujeción de las latas para bebidas; naturalmente, puede utilizarse también para la sujeción de objetos con superficie plana, lisa o ligeramente rugosa.
La forma de su labio permite una sujeción firme de la superficie de la carga que se debe desplazar, elimina las oscilaciones y reduce el volumen de aire que contiene, lo que permite una mayor rapidez de sujeción y de liberación. Puede ser adherida en frío, sin el uso de colas, en un soporte de aluminio anodizado específico equipado con un orificio central roscado para permitir su fijación al automatismo.
La sustitución de la ventosa es muy simple: de hecho, como repuesto, es suficiente requerir la ventosa indicada en la tabla, con la mezcla deseada.
Códigos de producto: 015615 000883 085615

1.16
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosa redonda plana con sus respectivos soportes

Ventosa redonda plana con sus respectivos soportes

Es una ventosa con un labio particularmente fino y blando, que le facilita un agarre sobre superficies muy rugosas y tiene una superficie de apoyo con resaltes exclusivos, capaces de garantizar una buena adherencia a la superficie de la carga que se debe recoger.
Esta ventosa ha sido diseñada, particularmente, para la sujeción de baldosas de cerámica con superficie lisa, rugosa y antideslizante, pero con sus características puede utilizarse tranquilamente también para la sujeción de vidrios, mármoles y artículos de cemento.
Puede ser adherida en frío, sin el uso de colas, en su soporte de aluminio anodizado, que está dotado de un orificio central roscado para permitir su fijación al automatismo.
La sustitución de la ventosa es muy simple: de hecho, como repuesto, es suficiente requerir la ventosa indicada en la tabla, con la mezcla deseada.
Códigos de producto: 018020 0008126 0008143 088020 0880201/2

1.17
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosas redondas planas con sus respectivos soportes

Ventosas redondas planas con sus respectivos soportes

Ventosas planas con una forma original, han sido diseñadas, particularmente, para la manipulación de chapas, vidrios, paneles de madera, mármoles, granito elaborado y similares.
La forma de su labio permite una sujeción firme de la superficie de la carga que se debe desplazar, elimina las oscilaciones y reduce notablemente el volumen de aire que contienen, lo que permite una mayor rapidez de sujeción y de liberación. Los resaltos que componen estas ventosas, además de evitar la flexión de la carga cerca de la zona se sujeción, tienen el fin de aumentar la superficie de fricción con la carga elevada verticalmente, para impedir su deslizamiento. Normalmente, están disponibles en las tres mezclas estándar pero, a petición y para cantidades mínimas que se definen en fase de pedido, pueden suministrarse en mezclas especiales, enumeradas en la pág. 31.
Pueden ser adheridas en frío, sin emplear colas, en un soporte de aluminio anodizado específico, compuesto por un orificio central roscado para facilitar su fijación al automatismo y, a petición, por un orificio lateral con roscado gas para el racor de aspiración.
La sustitución de las ventosas es muy simple: de hecho, como repuesto, es suficiente requerir la ventosa indicada en la tabla, con la mezcla deseada.
Códigos de producto: 016515 016516 000832 0008424 000236 000613 086515 0865151/4 086516 086517 018515 018516 000832 0008234 0008424 008233 000236 000613 088515 0885151/2 0885151/4 0885153/4 088516 088517 0111010 000833 000237 000614 0008123 0811010 0811011 0811012 0811013 0115010 000835 0008107 0008119 0008145 000615 0815010 0815012 0815013 0815014 0815016

ampliar imagen
top of page go down

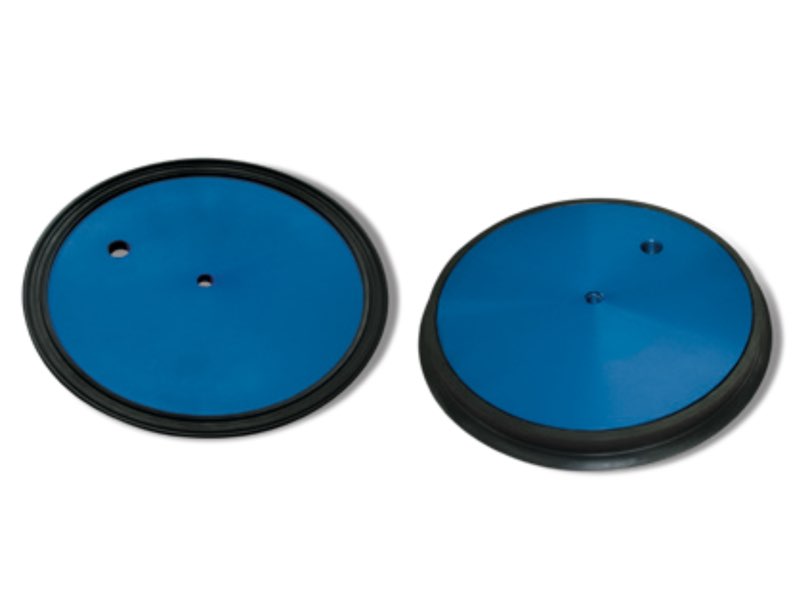

Ventosa redonda plana con sus respectivos soporte

Ventosa redonda plana con sus respectivos soporte


Códigos de producto: 0122010A 000837 0822010A 0125020 0008115 0825020

ampliar imagen
top of page go down

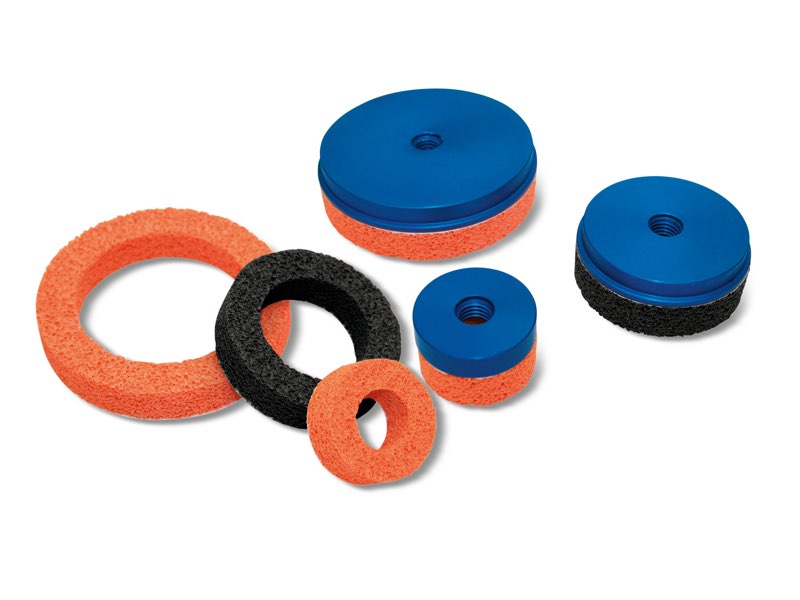

Ventosas redondas planas de goma espuma con sus respectivos soportes

Ventosas redondas planas de goma espuma con sus respectivos soportes

Las ventosas de goma espuma están realizadas con una mezcla especial llamada «GERANIO», que tiene una densidad que permite la sujeción incluso en superficies irregulares y muy rugosas y permite mantener la propia elasticidad incluso tras numerosos ciclos de trabajo. Para permitir una fijación rápida a los respectivos soportes, las ventosas de goma espuma tienen un lado adhesivo.
Esta serie de ventosas ha sido diseñada para la manipulación de cargas con superficies ásperas o muy rugosas (mármoles aserrados, abujardados o flameados, chapas almohadilladas, antideslizantes u onduladas, plexiglás estriado, artículos de cemento bruto, baldosas de jardín con gravilla en la superficie de sujeción, etc.) y en todos los casos en que no es posible utilizar ventosas tradicionales. En caso de superficies de sujeción lubricadas, se recomienda el uso de la goma espuma de neopreno NF.
Los valores de la temperatura dentro de los cuales se debe trabajar van de -40 °C a +80 °C para la goma espuma GERANIO OF y de -20 °C a +80 °C para la goma de neopreno NF. Sus soportes están realizados con aluminio anodizado y están equipados con un orificio central roscado, para permitir la fijación del automatismo; en cambio, para los más grandes se prevé también un orificio roscado lateral para la conexión del vacío.
Como repuesto, es suficiente requerir únicamente la ventosa de goma espuma autoadhesiva indicada en la tabla, con la mezcla deseada.
Códigos de producto: 014215 016415 019215 0008147 0008118 000832 0008424 000833 0008123 084215 0842151/4 086415 0864151/4 089215 0892153/8 0112715 0118015 0122015 0008107 000858 0812715 0818015 0122010OF 0122010NF 000837 0822010OF 0822010NF

ampliar imagen
top of page go down
Ventosas Vacupredator para la sujeción de bolsas, sacos y recipientes flexibles

Ventosas Vacupredator para la sujeción de bolsas, sacos y recipientes flexibles

Para permitir la sujeción de bolsas, sacos y recipientes flexibles de papel o plástico, que contienen polvos, granulados, productos sueltoso líquidos, se han diseñado y realizado estas nuevas ventosas, capaces de sujetar, con total seguridad, incluso los envases más difíciles e irregulares.
Realizadas con aluminio anodizado, están dotadas de una placa ranurada en su interior, para permitir que el contenedor flexible se adapte perfectamente a la ventosa y con una junta de goma espuma especial que, siguiendo las inevitables grietas que se forman en el recipiente flexible en fase de sujeción, impide las pérdidas de vacío
perimetrales.
Se recomiendan particularmente para la sujeción de envases flow-pack, recipientes flexibles para fleboclisis, bolsas de golosinas o similares, sacos de granulados plásticos, de cemento, de azúcar o de harina, etc.
Su fuerza de elevación se ha calculado teniendo en cuenta un grado de vacío mínimo de -75 kPa, la superficie total contenida dentro de la junta y un coeficiente de seguridad 3.
Códigos de producto: VP12OF VP12SB VP12NF VP22OF VP22SB VP22NF VP0612OF VP0612SB VP0612NF VP0912OF VP0912SB VP0912NF VP0921OF VP0921SB VP0921NF VP1520OF VP1520SB VP1520NF VP2030OF VP2030SB VP2030NF VP3040OF VP3040SB VP3040NF

ampliar imagen
top of page go down
Ventosas redondas planas con soporte vulcanizado, para sujetar vidrio y mármol

Ventosas redondas planas con soporte vulcanizado, para sujetar vidrio y mármol

La exigencia de los fabricantes de centros de trabajo para el elaborado del vidrio y del mármol de tener sistemas de sujeción cada vez más precisos y seguros, nos ha llevado a crear esta nueva serie de ventosas.
Vulcanizadas en un soporte de acero, tienen un orificio central para dejar espacio a la conexión del vacío o a una válvula con obturador esférico y de 3÷4 orificios, distribuidos en una circunferencia interior para el alojamiento de tornillos Allen adecuados para su fijación.
La gran flexibilidad del labio les permite adaptarse fácilmente a las placas que se deben sujetar, sin ningún riesgo de deformación o rotura, incluso para aquellas más finas.
La particular forma de la superficie de apoyo interior de las ventosas asegura un alto coeficiente de fricción con la superficie de sujeción y, en particular, gracias al drenaje facilitado del agua, una notable adhesión en placas de vidrio o de mármol mojadas, lo que garantiza una sujeción firme y segura. Además, están caracterizadas por la elevada precisión de su espesor, cuya cota nominal está entre una tolerancia de solo cinco centésimas de milímetro.
Normalmente, se fabrican con goma antiaceite A pero, a petición y para cantidades mínimas que se definen en fase de pedido, se pueden suministrar en otras mezclas, enumeradas en la página 31.
Códigos de producto: 086511A 088511A 0815011A

1.29
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosas redondas planas con soporte vulcanizado

Ventosas redondas planas con soporte vulcanizado

Esta serie de ventosas ha sido diseñada para la elevación y la manipulación de grandes cargas, tanto horizontal como verticalmente. Vulcanizadas en un soporte de acero, tienen un orificio roscado central para la fijación del automatismo y uno lateral para la conexión del vacío.
Están dotadas de una superficie de apoyo tallada en forma de laberinto y realizada con la misma mezcla de la ventosa que permite la sujeción de vidrios y mármoles, incluso en forma de placas finas y frágiles, sin crear flexiones en la zona de sujeción. La forma del labio y la elección de las varias mezclas con las cuales se producen las ventosas permiten la sujeción en superficies irregulares y onduladas.
La serie 08 .. 40, además de las características descritas anteriormente, tiene un labio vertical interno que permite la sujeción incluso en superficies particularmente rugosas, como chapas estampadas u onduladas, mármoles y granito aserrados, tablas de madera bruta, prefabricados de cemento, etc.
Códigos de producto: 0811015M8 0811015 0815015 0820010 0825010 0830010 0835010 0811040M8 0811040 0815040 0820040 0825040 0830040 0835040

1.30
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosa redonda plana con soporte vulcanizado

Ventosa redonda plana con soporte vulcanizado

Esta ventosa es recomendada para la manipulación, horizontal y vertical, de cargas muy elevadas.
Vulcanizada en un soporte de acero, tiene una superficie de apoyo tallada en forma de laberinto y realizado con la misma mezcla de la ventosa.
Cuatro pernos de acero con cuatro tuercas autobloqueantes están fijadas al soporte, para guiar y fijar la ventosa al automatismo, junto con un manguito roscado para la conexión del vacío.
Además, la ventosa está dotada de cuatro muelles, para amortizar el impacto de la misma con la carga que se debe elevar. Esta ventosa también está disponible en las tres mezclas estándar.
Código del producto: 0836010

1.31
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosas de corona circular con sus respectivos soportes

Ventosas de corona circular con sus respectivos soportes

Las ventosas de corona circular han sido creadas para responder a la necesidad de recoger objetos con un orificio central y satisfacen plenamente esta demanda.
Su labio, particularmente fino, también puede sujetar superficies muy rugosas, como muelas y discos abrasivos para flexibles.
Obviamente, están indicados también para la sujeción de CD, discos perforados, engranajes, poleas y objetos similares.
Estos soportes, de aluminio y anodizados, están dotados de un orificio central roscado para permitir la aspiración y la fijación al automatismo.
Las ventosas se encastran en frío a los soportes, sin emplear colas.
Para garantizar la máxima flexibilidad, las ventosas para la sujeción de discos abrasivos están realizadas en caucho natural N y aquellas para la sujeción de los CD son de silicona S; a petición y para cantidades mínimas, también pueden realizarse en las otras mezclas enumeradas en la pág. 31.
Como repuesto, es suficiente requerir únicamente la ventosa indicada en la tabla, con la mezcla deseada.
Códigos de producto: 012406S 0008232 082406S 013106S 0008231 083106S 014613N 017314N 019514N 000868 000872 000873 084613N 087314N 089514N

ampliar imagen
top of page go down
Ventosas rectangulares planas con sus respectivos soportes

Ventosas rectangulares planas con sus respectivos soportes

Esta serie de ventosas es particularmente indicada para realizar superficies de trabajo para la sujeción de paneles de madera, mármoles, granitos, cerámicas, vidrios y similares. Obviamente, pueden utilizarse incluso para la manipulación de los mismos materiales.
La forma de su labio, bajo y vertical, permite una sujeción firme de la superficie de la carga que se debe fijar o desplazar, elimina las oscilaciones y reduce notablemente el volumen de aire que contienen, lo que permite una mayor rapidez de sujeción y de liberación.
Normalmente, están disponibles en las tres mezclas estándar pero, a petición y para cantidades mínimas que se definen en fase de pedido, pueden suministrarse en las mezclas especiales, enumeradas en la pág. 31.
Pueden ser adheridas en frío, sin emplear colas, en un soporte de aluminio anodizado específico equipado con un orificio central roscado para facilitar su fijación al automatismo. Además, los soportes más grandes están dotado de dos orificios roscados, situados a la misma distancia desde el centro, para permitir la eventual introducción de pernos de guía, antirrotación.
La sustitución de las ventosas es muy simple: como repuesto, es suficiente requerir la ventosa indicada en la tabla, con la mezcla deseada.
Códigos de producto: 014075 0112090 0115065A 0115075 000831 000834 0008144 000859 084075 0812090 0815065A 0815075 0130080 01300150 0008116 0008117 0830080 08300150

ampliar imagen
top of page go down
Ventosas rectangulares planas con soporte antideslizante

Ventosas rectangulares planas con soporte antideslizante

Además de las características técnicas y mecánicas de las ventosas descritas anteriormente, estas tienen el soporte recubierto por un tapete plástico especial antideslizante, particularmente adecuado para la sujeción del vidrio y del mármol liso.
Un filtro de red de acero inoxidable integrado en el orificio de aspiración y una junta tórica de estanqueidad en la base del soporte, completan las peculiaridades de estas ventosas.
Para su fijación al plano de trabajo, se prevén dos o cuatro alojamientos para tornillos TCCE, según el tamaño.
Códigos de producto: 014075 0008184 084075M1 0112090 0115075 0008256 0008257 0812090M1 0815075M1

ampliar imagen
top of page go down
Ventosas rectangulares planas de goma espuma con sus respectivos soportes

Ventosas rectangulares planas de goma espuma con sus respectivos soportes

Las ventosas de goma espuma están realizadas con una mezcla especial llamada «GERANIO», con sigla OF, que tiene una densidad que permite la sujeción incluso en superficies irregulares y muy rugosas y permite mantener la propia elasticidad incluso tras numerosos ciclos de trabajo.
Para permitir una fijación rápida a los respectivos soportes, las ventosas de goma espuma tienen un lado adhesivo. Esta serie de ventosas ha sido diseñada para la manipulación de cargas con superficies ásperas o muy rugosas (mármoles aserrados, abujardados o flameados, chapas almohadilladas, antideslizantes u onduladas, plexiglás estriado, artículos de cemento bruto, baldosas de jardín con gravilla en la superficie de sujeción, etc.) y en todos los casos en que no es posible utilizar ventosas tradicionales.
En caso de superficies de sujeción lubricadas, se recomienda el uso de la goma espuma de neopreno NF. Los valores de la temperatura dentro de los cuales se debe trabajar van de -40 °C a +80 °C para la goma espuma NARANJA OF y de -20 °C a +80 °C para la goma de neopreno NF. Sus soportes están realizados con aluminio anodizado y están equipados con un orificio central roscado para permitir la fijación del automatismo; en cambio, los más grandes están provistos de dos orificios roscados situados a la misma distancia del centro, para la eventual introducción de pernos de guía, antirrotación.
Como repuesto, es suficiente requerir únicamente la ventosa de goma espuma autoadhesiva indicada en la tabla, con la mezcla deseada.
Códigos de producto: 0110775 0113550 0113560 000834 0008144 000859 0810775 0813550 0813560 0129068 01290140 0008116 0008117 0829068 08290140

ampliar imagen
top of page go down
Ventosas rectangulares planas con soporte vulcanizado, para sujetar vidrio y mármol

Ventosas rectangulares planas con soporte vulcanizado, para sujetar vidrio y mármol

La exigencia de los fabricantes de centros de trabajo para el elaborado del vidrio y del mármol de tener sistemas de sujeción cada vez más precisos y seguros, nos ha llevado a crear esta nueva serie de ventosas.
Vulcanizadas en un soporte de acero, tienen un orificio central para dejar espacio a la conexión del vacío o a una válvula con obturador esférico y 2 orificios para el alojamiento de tornillos Allen adecuados para su fijación.
La gran flexibilidad del labio les permite adaptarse fácilmente a las placas que se deben sujetar, sin ningún riesgo de deformación o rotura, incluso para aquellas más finas.
La particular forma de la superficie de apoyo interior de las ventosas asegura un alto coeficiente de fricción con la superficie de sujeción y, en particular, gracias al drenaje facilitado del agua, una notable adhesión en placas de vidrio o de mármol mojadas, lo que garantiza una sujeción firme y segura. Además, están caracterizadas por la elevada precisión de su espesor, cuya cota nominal está entre una tolerancia de solo cinco centésimas de milímetro.
Normalmente, se fabrican con goma antiaceite A pero, a petición y para cantidades mínimas que se definen en fase de pedido, se pueden suministrar en otras mezclas, enumeradas en la página 31.
Código del producto: 085075A

1.41
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosas elípticas planas con sus respectivos soportes

Ventosas elípticas planas con sus respectivos soportes

Ventosas de forma elíptica, empotradas en las superficies de trabajo de las máquinas de formación, tienen la función de retener un lado del estuche de cartón durante su moldeado, que se realiza mediante ventosas tradicionales sujetadas en el lado opuesto.
En cambio, si se montan en su soporte, pueden utilizarse para la manipulación de cajas, objetos de plástico u otros artículos con superficies de sujeción limitadas.
Estos soportes, de aluminio y anodizados, tienen un orificio central roscado, para permitir la fijación al automatismo; están integrados por una pletina de latón niquelado, para mantener la ventosa en su lugar y por uno o dos tornillos de acero inoxidable, para fijarla.
Como repuesto, es suficiente requerir únicamente la ventosa indicada en la tabla, con la mezcla deseada.
Códigos de producto: 011220 000870 081220 011230 011240 011250 000871 000875 000876 000898 000899 0008100 0008102 081230 081240 081250 000897 0008103

ampliar imagen
top of page go down
Ventosas elípticas planas y de fuelle con sus respectivos soportes

Ventosas elípticas planas y de fuelle con sus respectivos soportes

Gama completa de ventosas planas de forma elíptica, generalmente usadas para la sujeción, la manipulación y la sujeción de estuches y cajas de cartón, tablas estrechas de madera, pequeñas placas de cerámica o ladrillos, perfiles de hierro o acero inoxidable, chapas y todo lo que presente superficies de sujeción largas y estrechas.
Por otra parte, las ventosas elípticas de fuelle, a pesar de tener la misma función que las ventosas planas descritas anteriormente, se adaptan a la superficie de sujeción, aunque no sea perfectamente ortogonal al eje de la ventosa y recuperan desniveles evidentes de las cargas que se deben elevar.
Normalmente, están disponibles en las tres mezclas estándar pero, a petición y para cantidades mínimas que se definen en fase de pedido, pueden suministrarse en mezclas especiales, enumeradas en la pág. 31.
Ambos artículos pueden suministrarse con o sin soporte de fijación al automatismo; a petición, pueden suministrarse portaventosas antigiratorios especiales en los cuales pueden ensamblarse y que pueden impedir su rotación durante el uso.
Códigos de producto: VOP0824SR VOP1030SR VOP1236SR VOP1545SR VOP2060SR VOP2575SR VOP2885SR VOP35100SR 0008344 0008346 0008404 0008402 VOP0824 VOP1030 VOP1236 VOP1545 VOP2060 VOP2575 VOP2885 VOP35100 0008343 0008345 0008405 0008403 VOP0824F VOP1030F VOP1236F VOP1545F VOP2060F VOP2575F VOP2885F VOP35100F VOS0825 VOS1545 VOS2575 VOS0825M VOS1545M VOS2575M VOS0825F VOS1545F VOS2575F

ampliar imagen
top of page go down
Ventosas elípticas con soporte vulcanizado

Ventosas elípticas con soporte vulcanizado

Las ventosas descritas en esta página han sido diseñadas para recoger y hojear radiografías en ámbito hospitalario y películas en general, con mucha carga electroestática.
Su original forma permite extraer una placa a la vez, sin deformar o arruinar la superficie de sujeción y sin dejar halos ni huellas, gracias a la especial mezcla con la que están fabricadas.
Los soportes son de aluminio y están vulcanizados en las ventosas; uno tiene un orificio liso, para permitir la fijación de la ventosa al automatismo mediante un tornillo Allen, con sede en su interior, y uno tiene un orificio roscado.
Una ranura lateral en el soporte tiene la función de impedir la rotación de la ventosa. Estas ventosas se recomiendan también para la sujeción y el arrastre de chapas magnéticas, láminas plásticas, hojas de goma finas, cartulinas plastificadas, etc.
Códigos de producto: 083252A 083299A

1.48
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosas cóncavas con soporte vulcanizado

Ventosas cóncavas con soporte vulcanizado

Las ventosas descritas en esta página han sido estudiadas para la sujeción y la manipulación de objetos cilíndricos como tubos, botellas, perfiles redondos, etc.
El soporte, vulcanizado en la ventosa, es de aluminio y está dotado de un orificio central roscado para facilitar la fijación al automatismo y de uno lateral para permitir la eventual introducción de un perno de guía, antigiratorio.
Estas ventosas también pueden suministrarse en las tres mezclas estándar, goma antiaceite A, caucho natural N y silicona S.
Códigos de producto: 083060 084090 085090

1.49
CAD files on TraceParts
ampliar imagen
top of page go down
Placas y bandas de goma espuma OF

Placas y bandas de goma espuma OF

La misma goma espuma utilizada para la realización de nuestras ventosas puede ser suministrada en forma de placas o de bandas, con las dimensiones enumeradas en la tabla.
Para permitir una fijación al soporte metálico fácil y rápida, tanto las placas como las bandas de goma espuma OF tienen un lado autoadhesivo.
Con las placas y las bandas se pueden realizar ventosas de las formas más variadas y desplazar cargas con superficies ásperas o muy rugosas. A petición y para cantidades mínimas que se deben definir en fase de pedido, pueden ser suministradas con dimensiones y densidades diferentes.
Los valores de la temperatura dentro de los cuales la goma espuma puede trabajar varían de -40 °C a +80 °C. Excelente resistencia a la compresión y a la rotura, con alargamiento hasta el 350 %. Escasa resistencia a los aceites, al ozono y al fuego.
Nota: La goma espuma OF se obtiene mediante la expansión de una goma natural, sometida a fermentación mediante un tratamiento químico-térmico.
Por tanto, la porosidad superficial, con la misma densidad, puede variar sin perjudicar su eficacia.
Códigos de producto: LGS10OF LGS15OF LGS20OF LGS25OF LGS30OF LGS40OF LGS45OF SGS1010OF SGS1510OF SGS2010OF SGS2015OF

1.50
CAD files on TraceParts
ampliar imagen
top of page go down
Placas de goma espuma extra suave SB

Placas de goma espuma extra suave SB

Estudiada específicamente para la realización de los planes de sujeción de los sistemas OCTOPUS, esta goma espuma es de color negro, con estructura celular abierta, realizada con goma EPDM.
Para permitir una fijación al soporte metálico fácil y rápida, las placas de goma espuma extra suave SB tienen un lado autoadhesivo.
El campo de temperatura de uso va de -40 °C a +130 °C. Tiene una excelente resistencia al calor, a los agentes atmosféricos, a las bajas temperaturas y al envejecimiento.
La baja densidad de esta goma espuma y su gran suavidad permiten que los planos de sujeción puedan adaptarse a cualquier tipo de superficie.
Códigos de producto: LGS10SB LGS15SB LGS20SB LGS30SB LGS40SB

1.51
CAD files on TraceParts
ampliar imagen
top of page go down
Placas de goma espuma de neopreno NF

Placas de goma espuma de neopreno NF

Este tipo de goma espuma, realizada con goma de neopreno, es de color negro, con una estructura celular cerrada que permite ofrecer una mayor resistencia a la compresión, a costas de una menor elasticidad y con la tendencia a deformarse a lo largo del tiempo.
Para permitir una fijación al soporte metálico fácil y rápida, las placas de goma espuma de neopreno NF tienen un lado autoadhesivo.
Excelente resistencia a los productos petrolíferos, a la luz solar, a los agentes atmosféricos y al ozono. Desaconsejada para uso alimentario.
Este tipo de goma espuma permite realizar ventosas para la sujeción de cargas con superficies ásperas o muy rugosas, que se utilizan al aire libre y en contacto con los agentes atmosféricos.
Los valores de la temperatura dentro de los cuales puede trabajar la espuma varían de -40 °C a +100 °C.
Códigos de producto: LGS10NF LGS15NF LGS20NF LGS30NF LGS40NF

1.51
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosas de fuelle con sus respectivos soportes, para la sujeción de envases flow pack

Ventosas de fuelle con sus respectivos soportes, para la sujeción de envases flow pack

Por su especial forma y flexibilidad, las ventosas de fuelle ilustradas y descritas en esta página son aptas especialmente para ser instaladas en máquinas automáticas de elevada productividad del sector del embalaje, para la sujeción y la manipulación de envases flow pack.
Las ventosas están disponibles en mezclas específicas para uso alimentario y pueden ser adheridas en frío en sus soportes correspondientes, sin la ayuda de colas.
A petición y para cantidades mínimas que se deben definir en fase de pedido, pueden ser suministradas en otras mezclas especiales, enumeradas en la página. 31.
Códigos de producto: 012030S 013045S 014055S 015065S 000818 0008127 0008474 0008475 082030S 083045S 084055S 085065S

1.52
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosas de fuelle con sus respectivos soportes macho y hembra

Ventosas de fuelle con sus respectivos soportes macho y hembra

Las ventosas de fuelle descritas en esta página y en la página siguiente han sido proyectadas específicamente para la sujeción de productos alimenticios horneados como galletas, pan, pizzas, bollos, etc., o bien de bolsas de papel o de plástico para chocolates, caramelos, pastas, harinas, polvos, etc.
Gracias a su buena flexibilidad, pueden utilizarse también para compensar los errores de planicidad o para la sujeción de superficies inclinadas. Estos soportes, de aluminio y anodizados, están dotados de un perno central, roscado macho y hembra, para permitir la aspiración y la fijación al automatismo.
Las ventosas pueden adherir a los soportes sin la ayuda de colas.
Como repuesto, es suficiente requerir únicamente la ventosa indicada en la tabla, con la mezcla deseada.
Códigos de producto: 012023 013032 014042 015053 0008133 0008135 0008142 082023 083032 084042 085053 0008295 0008293 0008279 012023 013032 014042 015053 0008132 0008134 0008141 082023F 083032F 084042F 085053F 0008295 0008293 0008279

ampliar imagen
top of page go down
Ventosas de fuelle reforzado con sus respectivos soportes macho y hembra

Ventosas de fuelle reforzado con sus respectivos soportes macho y hembra

La particular forma de las ventosas de fuelle hace que, al entrar en contacto con la superficie de la carga que se debe sujetar y en presencia de vacío, se comprima rápidamente, levantando la carga algunos centímetros, independientemente de los movimientos del automatismo; este movimiento rápido impide que la carga de abajo quede pegada a la carga elevada.
Debido a esta característica, las ventosas de fuelle se recomiendan en todos los casos donde sea necesario hojear y desplazar hojas de papel y cartón, chapas finas, paneles de madera, placas de vidrio, etc.
Gracias a su buena flexibilidad, pueden utilizarse también para compensar los errores de planicidad o para la sujeción de superficies inclinadas. Estos soportes, de aluminio y anodizados, están dotados de un perno central, roscado macho o hembra, para permitir la aspiración y la fijación al automatismo. Las ventosas pueden adherir a los soportes sin la ayuda de colas.
Como repuesto, es suficiente requerir únicamente la ventosa indicada en la tabla, con la mezcla deseada.
Códigos de producto: 012219 013426 014328 015335 0008133 0008135 0008142 0008132 0008134 0008141 082219 083426 084328 085335 082219F 083426F 084328F 085335F

ampliar imagen
top of page go down
Ventosas de fuelle reforzado con sus respectivos soportes

Ventosas de fuelle reforzado con sus respectivos soportes

Las ventosas descritas en esta página tienen las mismas características de las ventosas de fuelle descritas en las páginas anteriores; se distinguen por las mayores dimensiones, que les permiten elevar cargas significativamente superiores, y por el soporte que, más que de perno, es de disco, siempre de aluminio anodizado, con orificio central roscado para permitir su fijación al automatismo y, para aquellos más grandes, de uno lateral, para la conexión del vacío.
Las ventosas pueden ser adheridas en frío en el propio soporte, sin la ayuda de colas.
Como repuesto, es suficiente requerir únicamente la ventosa indicada en la tabla, con la mezcla deseada.
Códigos de producto: 017542 0008126 0008143 087542 0875421/2 0111058 0115074 0008162 0008163 0811058 0815074

ampliar imagen
top of page go down
Ventosas de fuelle para vidrio con sus respectivos soportes

Ventosas de fuelle para vidrio con sus respectivos soportes

Esta serie de ventosas ha sido diseñada y realizada para la sujeción de placas de vidrio almacenadas verticalmente. Al apoyar la ventosa en la superficie del vidrio y al abrir el vacío, la placa se dirigirá hacia la ventosa, colocándose forma ortogonal al suelo y adhiriendo perfectamente a su plano interior; posteriormente, se podrá desplazarla en todas las direcciones, con la misma seguridad.
El soporte es de aluminio con el orificio central roscado para permitir su fijación al automatismo y la conexión al vacío. Las ventosas pueden ser adheridas en frío en el propio soporte, sin la ayuda de colas.
Códigos de producto: 0115055 0121060 0008280 0008281 0008286 0008287 0815055 0821060 0815056 0821061

1.59
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosas de dos fuelles para el embalaje pesado

Ventosas de dos fuelles para el embalaje pesado

Ventosas estudiadas especialmente para la sujeción y la manipulación de cajas y embalajes de cartón en general, especialmente pesados.
El labio es espeso y resistente, para permitir que soporten tirones y aceleraciones bruscas, típicos de los movimientos robotizados; el doble fuelle permite una mejor adaptación a la superficie de sujeción, incluso cuando esta última no es perfectamente ortogonal al eje de la ventosa, y una mayor recuperación de los desniveles de la carga que se debe elevar.
Los soportes, todos de aluminio anodizado, están dotados de un perno central roscado, macho o hembra, para permitir la aspiración y la fijación al automatismo.
Las ventosas pueden adherir a los soportes sin la ayuda de colas.
Como repuesto, es suficiente requerir únicamente la ventosa indicada en la tabla, con la mezcla deseada.
Códigos de producto: 013527 015240 0008394 0008395 0008366 0008364 0835271/8 0852401/8 083527 085240 013527 015240 0008396 0008397 0008392 0008393 0835271/8F 0852401/8F 083527F 085240F 087543SR 0811073SR 0008373 0008372 0008376 0008375 087543M 0875433/8M 0811073M 08110731/2M 087543SR 0811073SR 0008374 0008377 0875433/8 08110731/2

ampliar imagen
top of page go down
Ventosas con un fuelle con soporte vulcanizado

Ventosas con un fuelle con soporte vulcanizado

Las ventosas descritas en esta página, al contrario de aquellas descritas anteriormente, están vulcanizadas a un soporte de aluminio hexagonal, con conexión roscada macho o hembra, en cuyo interno hay un orificio roscado M8 para la eventual introducción de un tornillo prisionero con orificio calibrado (véase la pág. 1.131).
La característica principal de las ventosas de fuelle es que se comprimen rápidamente en la fase de sujeción, elevando de algunos centímetros la carga que se debe recoger, independientemente de los movimientos del automatismo; este rápido movimiento impide que la carga de abajo permanezca pegada a la carga elevada.
Debido a esta característica, están particularmente indicadas para hojear y recoger hojas de chapa fina, placas de vidrio, paneles de madera aglomerada o prensada, láminas plásticas, etc.
Gracias a su buena flexibilidad, pueden utilizarse también para compensar los errores de planicidad o para la sujeción de superficies inclinadas.
Estas ventosas están disponibles en las mezclas estándar y, para cantidades mínimas que se deben definir en fase de pedido, pueden ser suministradas también en mezclas especiales, enumeradas en la página 31.
Códigos de producto: 084030 085030 086030 088530 084030M 085030M 086030M 088530M

1.64
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosas con dos fuelles con soporte vulcanizado

Ventosas con dos fuelles con soporte vulcanizado

Son las mismas ventosas descritas en la página anterior, pero con un fuelle más.
Las características técnicas y la disponibilidad son las mismas.
Códigos de producto: 084060 085050 086050 086050M12 088550 088550M12 084060M 085050M 086050M 088550M

1.65
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosas de fuelle con soporte vulcanizado

Ventosas de fuelle con soporte vulcanizado

La característica principal de las ventosas de fuelle es que se comprimen rápidamente durante la sujeción, elevando de algunos centímetros la carga, independientemente de los movimientos del automatismo; este rápido movimiento impide que la carga de abajo permanezca pegada a la carga elevada.
Debido a esta característica, están particularmente indicadas para hojear y recoger hojas de chapa fina, placas de vidrio, paneles de madera aglomerada o prensada, láminas plásticas, etc.
Gracias a su buena flexibilidad, pueden utilizarse también para compensar los errores de planicidad o para la sujeción de superficies inclinadas. Estas ventosas de fuelle están vulcanizadas en un soporte de acero galvanizado o de aluminio, con un orificio roscado central para la fijación del automatismo y uno lateral para la conexión o la detección del grado de vacío.
Esta serie de ventosas está disponible también en las tres mezclas estándar.
Códigos de producto: 0811030 0815030 0818030 0825030

1.66
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosas especiales para el sector farmacéutico

Ventosas especiales para el sector farmacéutico

Estas ventosas han sido estudiadas y realizadas para el sector farmacéutico.

Se utilizan para la manipulación de las jeringas que se llenan de líquido y se tapan durante su traslado, aprovechando los pasos internos de los específicos soportes (no se suministran) sobre los que se calzan.
A causa del uso específico, se producen solo en mezcla de silicona, de diferentes durezas, de conformidad con la norma de la FDA.
Códigos de producto: 011320S70SHFDA 011320SFDA 011420S70SHFDA 011720SFDA 011821S70SHFDA 012220S70SHFDA 012220SFDA 012720S70SHFDA 012720SFDA

1.66.1
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosas especiales con sus respectivos soportes

Ventosas especiales con sus respectivos soportes

Las ventosas ilustradas en esta página y en las páginas sucesivas han sido diseñadas y realizadas para solucionar los numerosos problemas de sujeción y de manipulación que se presentaron en más de treinta años de actividad; se diferencian de todas las demás ventosas por la variedad de su forma.
Son adecuadas para la sujeción de CD, etiquetas, bolsas, chocolates, galletas, hojas de papel o de plástico, cromos, bombones, cajas de cartón, baldosas, piezas metálicas pequeñas, objetos de plástico, etc.
Los soportes, de latón niquelado o de aluminio anodizado, están dotados de un perno central, roscado macho o hembra, para permitir la aspiración y la fijación al automatismo.
Las ventosas pueden adherir a los soportes manualmente, con una simple presión y sin la ayuda de colas. Están disponibles con las mezclas estándar y, para cantidades mínimas que se deben definir en fase de pedido, pueden ser realizadas en las mezclas especiales, enumeradas en la página 31.
Códigos de producto: 010713 010807 011108 011409 011410 011415 011432 011504 011515 011626 011712 011812 011931 012004 012006S 012008 012011S 012012 012014N 012015 012024 012206 012224 012245 012299 012508 012512 012514N 082522 082527 012528 012610 012724 013024 013024L 013112 013230 013236 013512 014014 014018 014025 014070 014430 014818 015020 015418 016528 080713 080807 081108 081409 081409F 081410 081410F 081415 081415F 081432 081432F 081504 081515 081626 081712 081713 081812 081812F 081931 082004 082006 082008 082011 082012 082012F 082014 082014F 082015 082015F 082024 082024F 082206 082224 082245 082229 082508 082512 012514 082514 082528 082528F 082610 082724 083024 083024L 083112 083230 083236 083512 084014 084018 084024 084070 084430 084818 085020 085418 086528

ampliar imagen
top of page go down
Ventosas especiales de fuelle con sus respectivos soportes

Ventosas especiales de fuelle con sus respectivos soportes

Las ventosas de fuelle tienen la característica de comprimirse al entrar en contacto con la superficie que se debe sujetar y en presencia de vacío, creando un rápido movimiento de elevación, independientemente de los movimientos del automatismo: este rápido movimiento impide que la hoja o la carga de abajo permanezca pegada a la carga elevada. Gracias a su buena flexibilidad, pueden utilizarse también para compensar los errores de planicidad o para sujetarse a superficies inclinadas.
Las ventosas descritas en esta página y en las páginas sucesivas, son el resultado de numerosas soluciones ofrecidas a nuestros clientes para la solución de sus problemas; de hecho, han sido diseñadas para la sujeción de galletas, cromos, etiquetas, piezas metálicas pequeñas y plásticas, cartulinas, bolsas de papel y plástico, productos friables, huevos de chocolate y de gallina, láminas plásticas, etc.
Los soportes, de latón niquelado o de aluminio anodizado, están dotados de un perno central, roscado macho o hembra, para permitir la aspiración y la fijación al automatismo.
Las ventosas pueden adherir a los soportes manualmente, con una simple presión y sin el empleo de colas. Están disponibles en las mezclas estándar y, para cantidades mínimas que se deben definir en fase de pedido, pueden ser realizadas en las mezclas especiales, enumeradas en la página 31.
Códigos de producto: 010650 080650 010850 080850 011150 081150 011116 081116 081117 081117F 011523 081523 081523F 081524F 081526F 011620 081620 081621 081621F 011823 081823 081823F 081824F 081826F 011829 081829 081829F 081830F 081831F 011835 081835 081835F 081836F 081837F 011850 081850 081851 081852 011917 081917 081918 012060 082060 082061 082062 012535 082535 082540 013050 083050 083050F 013099 083099 083099F 013055 083055 083055F 083240 013350 083350 014050 084050 084050F 014080 084080 084080F 014290 084290 014290 084290F 015070 085070 015250 085250 015630 085630 017530 087530 017531 087531 015060A 018060A

ampliar imagen
top of page go down
Soportes para ventosas

Soportes para ventosas

Los soportes y los accesorios ilustrados y descritos en esta página y en las siguientes son los que ya hemos descrito en las páginas anteriores, junto a sus correspondientes ventosas; el interés de estas páginas es la posibilidad de consultar la lista de las ventosas que son adecuadas para cada.
Perfilados especialmente para poderse adherir perfectamente al perfil interno de las ventosas, cuentan con un perno axial rosca macho o hembra, para facilitar la aspiración y la fijación al automatismo.
Las ventosas pueden ser encajadas manualmente con los soportes, con una simple presión y sin el uso de colas.
Se fabrican con latón niquelado, aluminio anodizado y, bajo pedido, con materiales especiales.
Códigos de producto: 000801 000802 000803 000804 000805 000806 000807 000808 000809 000810 000814 000815 000818 000819 000820 000821 000822 000824 000826 000828 000829 000831 000832 0008424 000833 000834 000835 000844 000846 000850 000858 000859 000860 000861 000862 000864 000865 000866 000867 000868 000870 000871 000872 000873 000875 000876 000881 000882 000883 000891 0008892 0008101 0008107 0008109 0008111 0008112 0008113 0008108 0008115 0008116 0008117 0008118 0008119 0008123 0008126 0008127 0008132 0008133 0008134 0008135 0008136 0008141 0008142 0008143 0008144 0008145 0008146 0008147 0008148 0008155 0008162 0008163 0008172 0008173 0008184 0008231 0008232 0008233 0008234 0008236 0008237 0008238 0008239 0008240 0008241 0008242 0008243 0008244 0008245 0008246 0008247 0008248 0008249 0008250 0008256 0008257 0008280 0008281 0008286 0008287 0008343 00082345 0008405 0008403 0008344 0008346 0008404 0008402 0008373 0008372 0008376 0008375 0008374 0008377 0008394 0008395 0008366 0008364 0008396 0008397 0008392 0008393

ampliar imagen
top of page go down
Adaptadores gas - NPT

Adaptadores gas - NPT

Los adaptadores son accesorios prácticos, que permiten utilizar racores con rosca NPT con componentes para el vacío, como soportes para ventosas, válvulas y electroválvulas, filtros, etc., con roscas gas.
Códigos de producto: 0008259 0008260 0008261 0008262 0008263 0008264 0008265 0008266 0008267 0008268 0008269 0008270 0008271 0008272 0008273 0008274 0008275 0008276

1.130
CAD files on TraceParts
ampliar imagen
top of page go down
Tuercas roscadas con orificio calibrado

Tuercas roscadas con orificio calibrado

Las tuercas roscadas con orificio calibrado tienen la función de reducir la sección de aspiración de las ventosas, para reducir las pérdidas de vacío en caso de sujeción de la ventosa fallido.
Están realizados con latón y pueden introducirse en todos los soportes de las ventosas preparados para dicha aplicación.
Códigos de producto: 0008122 0008121 0008120 0008164 0008165 0008176 0008334

1.131
CAD files on TraceParts
ampliar imagen
top of page go down
Reducciones

Reducciones

Estos accesorios estándar ofrecen al usuario diferentes opciones de ensamblaje de las ventosas.
Las reducciones, de acero galvanizado o latón, enroscadas en las conexiones de los soportes estándar de las ventosas pueden tener diferentes roscas, de gas a métrica o viceversa, de macho a hembra o viceversa y además, obviamente, pueden tener un diámetro de roscado con un tamaño mayor o menor.
Códigos de producto: 0008130 0008131 0008230 0008254 0008255 0008258 0008129 0008296 0008297 000854 0008251 0008252 0008215 0008216 0008217 0008217 0008218 0008219 0008220 0008221 0008222 0008223 0008224 0008225 0008226 0008227 0008228

ampliar imagen
top of page go down
Ventosas autobloqueantes con desbloqueo de tracción

Ventosas autobloqueantes con desbloqueo de tracción

Su empleo no requiere la conexión a una fuente de vacío, ya que es el objeto mismo que, apoyado en estas, evacua el aire de su interior; luego, una válvula de retención integrada impide la entrada, manteniéndolas así en vacío.
Para desbloquear la pieza sujetada es suficiente elevarla de algunos milímetros; de este modo, se abre la válvula de retención que, introduciendo aire en la ventosa, restablece la presión atmosférica en su interior y, por lo tanto, libera la pieza.
Debido a la imposibilidad de recuperar posibles pérdidas, se recomienda su uso solo para sujetar objetos con superficies lisas e impermeables como vidrios, chapas brillantes, mármoles pulidos y similares. Están indicados particularmente para carretillas de transporte de vidrios, como alimentación para los sistemas robotizados.
Están realizados con latón niquelado y con el casquillo de guía de acero; a petición, se pueden proporcionar en la versión antigiratoria.
Códigos de producto: 085040 087540 0810040 0810050 175040 177540 1710040 1710050 086010 088510 176010 178510

ampliar imagen
top of page go down
Ventosas empotrables con obturador esférico

Ventosas empotrables con obturador esférico

Estas ventosas tienen la característica de abrir la aspiración y, por tanto, de crear el vacío solo cuando la carga que se debe sujetar acciona la esfera de estanqueidad del obturador.
En esta versión, la superficie de sujeción está delimitada por una junta tórica de silicona, que garantiza también la estanqueidad del vacío. Diseñadas específicamente para la realización de superficies de trabajo por succión, estas ventosas empotrables están completamente fabricadas con aluminio anodizado.
Códigos de producto: 050110 050210 050310 050410 016515 056515 018515 0111010 0115010 058515 0511010 0515010

ampliar imagen
top of page go down
Ventosas empotrables especiales, con obturador esférico

Ventosas empotrables especiales, con obturador esférico

Su característica es la de abrir la aspiración y, por tanto, de crear el vacío solo cuando la carga que se debe sujetar acciona la esfera de estanqueidad del obturador.
Diseñadas específicamente para las superficies de trabajo por succión de las máquinas para la elaboración de la madera, difieren de las ventosas descritas anteriormente por la precisión de su soporte cilíndrico, que está rectificado, y por el bloque cuadrado de cierre de que disponen, que tiene la función doble de impedir que la ventosa gire y de permitir la conexión a la aspiración.
Las ventosas, adheridas en frío, son las ventosas planas indicadas en la tabla, en las varias mezclas.
El soporte de estas ventosas está realizado con aluminio anodizado, mientras que el bloque de cierre es de latón.
Códigos de producto: 016515 056515M 056565 018515 0111010 058515M 0511010M 018515 0111010 058565 0511065

ampliar imagen
top of page go down
Soportes con perno de tope retráctiles

Soportes con perno de tope retráctiles

Los soportes con perno de tope están diseñados para permitir un centrado rápido de la carga que se debe fijar con las ventosas en el plano de las máquinas.
El perno de tope, conectado a un pistón, es accionado por el vacío en la fase de entrada y de permanencia en el propio alojamiento y por un muelle de acero inoxidable para su salida.
La fijación de estos soportes al plano de trabajo es de tipo mecánico.
El perno de tope está fabricado con material plástico, mientras que el soporte es de aluminio anodizado.
Están equipados con un racor rápido de serie, para la conexión de vacío.
Códigos de producto: 230110 230115 230210 230510

1.142
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosas redondas con soporte autobloqueante

Ventosas redondas con soporte autobloqueante

Estas ventosas son verdaderos sistemas de sujeción móviles. Están constituidas por:
- Un soporte sólido de aluminio anodizado con una amplia superficie en la base, delimitado por una junta que tiene la función de fijarlo a la superficie de apoyo.
- Una ventosa plana redonda de serie, adherida en frío en la parte superior del soporte para la sujeción de la carga que se debe retener.
- Dos racores rápidos para la conexión de vacío.
El corte del vacío para la sujeción y la separación del soporte de la superficie de apoyo y para la sujeción y la liberación de la carga, puede realizarse con válvulas o electroválvulas de vacío de tres vías.
Todas las ventosas con soporte autobloqueante de esta y de las otras series, con la superficie de sujeción en la misma altura, pueden utilizarse simultáneamente, incluso si son de tipo diferente o tienen una dimensión diferente.
Códigos de producto: 018515 0111010 0115010 168515 1611010 1615010

1.143
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosas rectangulares con soporte autobloqueante

Ventosas rectangulares con soporte autobloqueante

Estas ventosas son verdaderos sistemas de sujeción móviles. Están constituidas por:
- Un soporte sólido de aluminio anodizado con una amplia superficie en la base, delimitado por una junta que tiene la función de fijarlo a la superficie de apoyo.
- Una ventosa plana rectangular de serie, adherida en frío en la parte superior del soporte para la sujeción de la carga que se debe sujetar.
- Dos racores rápidos para la conexión de vacío.
El corte del vacío para la sujeción y la separación del soporte de la superficie de apoyo y para la sujeción y la liberación de la carga, puede realizarse con válvulas o electroválvulas de vacío de tres vías.
Todas las ventosas con soporte autobloqueante de esta y de las otras series, con la superficie de sujeción en la misma altura, pueden utilizarse simultáneamente, incluso si son de tipo diferente o tienen una dimensión diferente.
Códigos de producto: 014075 0112090 0115075 164075 1612090 1615075

1.144
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosas redondas con obturador esféricoy soporte autobloqueante

Ventosas redondas con obturador esféricoy soporte autobloqueante

Estas ventosas son verdaderos sistemas de sujeción móviles. Están constituidas por:
- Un soporte sólido de aluminio anodizado con una amplia superficie en la base, delimitado por una junta que tiene la función de fijarlo a la superficie de apoyo.
- Una ventosa plana redonda de serie, adherida en frío en la parte superior del soporte para la sujeción de la carga que se debe retener.
- Un obturador esférico, que tiene la característica de abrirse y, por lo tanto, de crear el vacío en la ventosa, solo cuando la carga que se debe sujetar lo acciona.
- Dos racores rápidos para la conexión de vacío.
El corte del vacío para la sujeción y la separación del soporte de la superficie de apoyo y para la sujeción y la liberación de la carga, puede realizarse con válvulas o electroválvulas de vacío de tres vías.
Todas las ventosas con soporte autobloqueante de esta y de las otras series, con la superficie de sujeción en la misma altura, pueden utilizarse simultáneamente, incluso si son de tipo diferente o tienen una dimensión diferente.
Códigos de producto: 018515 0111010 0115010 188515 1811010 1815010

1.145
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosas rectangulares con obturador esférico y soporte autobloqueante

Ventosas rectangulares con obturador esférico y soporte autobloqueante

Estas ventosas son verdaderos sistemas de sujeción móviles.
Están constituidas por:
- Un soporte sólido de aluminio anodizado con una amplia superficie en la base, delimitado por una junta que tiene la función de fijarlo a la superficie de apoyo.
- Una ventosa plana rectangular de serie, adherida en frío en la parte superior del soporte para la sujeción de la carga que se debe sujetar.
- Un obturador esférico, que tiene la característica de abrirse y, por lo tanto, de crear el vacío en la ventosa, solo cuando la carga que se debe sujetar lo acciona.
- Dos racores rápidos para la conexión de vacío.
El corte del vacío para la sujeción y la separación del soporte de la superficie de apoyo y para la sujeción y la liberación de la carga, puede realizarse con válvulas o electroválvulas de vacío de tres vías.
Todas las ventosas con soporte autobloqueante de esta y de las otras series, con la superficie de sujeción en la misma altura, pueden utilizarse simultáneamente, incluso si son de tipo diferente o tienen una dimensión diferente.
Códigos de producto: 014075 0112090 0115075 184075 1812090 1815075

1.146
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosas redondas con obturador esférico y soporte autobloqueante

Ventosas redondas con obturador esférico y soporte autobloqueante

Estas ventosas son verdaderos sistemas de sujeción móviles.
Están constituidas por:
- Un soporte sólido de aluminio con una amplia superficie en la base, delimitado por una junta que tiene la función de fijarlo a la superficie de apoyo.
- Una ventosa plana redonda de serie, adherida en frío en la parte superior del soporte para la sujeción de la carga que se debe retener.
- Un obturador esférico, que tiene la característica de abrirse y, por lo tanto, de crear el vacío en la ventosa, solo cuando la carga que se debe sujetar lo acciona.
- Dos racores rápidos para la conexión de vacío.
Las ventosas tienen la superficie de sujeción recubierta por un especial tapete plástico antideslizante, indicado especialmente para la sujeción del vidrio y del mármol liso.
El corte del vacío para la sujeción y la separación del soporte de la superficie de apoyo y para la sujeción y la liberación de la carga, puede realizarse con válvulas o electroválvulas de vacío de tres vías.
Todas las ventosas con soporte autobloqueante de esta y de las otras series, con la superficie de sujeción en la misma altura, pueden utilizarse simultáneamente, incluso si son de tipo diferente o tienen una dimensión diferente.
Nota: Con el código 28, en lugar del 18, están disponibles con el soporte apto para la fijación mecánica.
Códigos de producto: 018515M 0111010M 0115010M 0125020 188515/90MT 1811010/90MT 1815010/90MT 1825020/90MT 288515/90MT 2811010/90MT 2815010/90MT 2825020/90MT

1.147
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosas rectangulares con obturador esférico y soporte autobloqueante

Ventosas rectangulares con obturador esférico y soporte autobloqueante

Estas ventosas son verdaderos sistemas de sujeción móviles.
Están constituidas por:
- Un soporte sólido de aluminio con una amplia superficie en la base, delimitado por una junta que tiene la función de fijarlo a la superficie de apoyo.
- Una ventosa plana rectangular de serie, adherida en frío en la parte superior del soporte para la sujeción de la carga que se debe sujetar.
- Un obturador esférico, que tiene la característica de abrirse y, por lo tanto, de crear el vacío en la ventosa, solo cuando la carga que se debe sujetar lo acciona.
- Dos racores rápidos para la conexión de vacío.
Las ventosas tienen la superficie de sujeción recubierta por un especial tapete plástico antideslizante, indicado especialmente para la sujeción del vidrio y del mármol liso.
El corte del vacío para la sujeción y la separación del soporte de la superficie de apoyo y para la sujeción y la liberación de la carga, puede realizarse con válvulas o electroválvulas de vacío de tres vías.
Todas las ventosas con soporte autobloqueante de esta y de las otras series, con la superficie de sujeción en la misma altura, pueden utilizarse simultáneamente, incluso si son de tipo diferente o tienen una dimensión diferente.
Nota: Con el código 28, en lugar del 18, están disponibles con el soporte apto para la fijación mecánica.
Códigos de producto: 014075 0112090 0115075 0130080 01300150 184075/90MT 1812090/90MT 1815075/90MT 1830080/90MT 18300150/90MT 284075/90MT 2812090/90MT 2815075/90MT 2830080/90MT 28300150/90MT

1.148
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosas redondas con obturador esférico y soporte autobloqueante alto

Ventosas redondas con obturador esférico y soporte autobloqueante alto

Estas ventosas también son verdaderos sistemas de sujeción móviles; se distinguen de las ventosas descritas anteriormente gracias a su excepcional altura. Están constituidas por:
- Un soporte sólido y alto de aluminio con una amplia superficie en la base, delimitado por una junta que tiene la función de fijarlo a la superficie de apoyo.
- Una ventosa plana redonda de serie, adherida en frío en la parte superior del soporte para la sujeción de la carga que se debe retener.
- Un obturador esférico, que tiene la característica de abrirse y, por lo tanto, de crear el vacío en la ventosa, solo cuando la carga que se debe sujetar lo acciona.
- Dos racores rápidos para la conexión de vacío.
Las ventosas tienen la superficie de sujeción recubierta por un especial tapete plástico antideslizante, indicado especialmente para la sujeción del vidrio y del mármol liso.
El corte del vacío para la sujeción y la separación del soporte de la superficie de apoyo y para la sujeción y la liberación de la carga, puede realizarse con válvulas o electroválvulas de vacío de tres vías.
Todas las ventosas con soporte autobloqueante de esta y de las otras series, con la superficie de sujeción en la misma altura, pueden utilizarse simultáneamente, incluso si son de tipo diferente o tienen una dimensión diferente.
Nota: Con el código 28, en lugar del 18, están disponibles con el soporte apto para la fijación mecánica.
Códigos de producto: 0111010M 0115010M 0125020 1811010/160MT 1815010/160MT 1825020/160MT 2811010/160MT 2815010/160MT 2825020/160MT

1.149
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosas rectangulares con obturador esférico y soporte autobloqueante alto

Ventosas rectangulares con obturador esférico y soporte autobloqueante alto

Estas ventosas también son verdaderos sistemas de sujeción móviles; se distinguen de las ventosas descritas anteriormente gracias a su excepcional altura.
Están constituidas por:
- Un soporte sólido y alto de aluminio con una amplia superficie en la base, delimitado por una junta que tiene la función de fijarlo a la superficie de apoyo.
- Una ventosa plana rectangular de serie, adherida en frío en la parte superior del soporte para la sujeción de la carga que se debe sujetar.
- Un obturador esférico, que tiene la característica de abrirse y, por lo tanto, de crear el vacío en la ventosa, solo cuando la carga que se debe sujetar lo acciona.
- Dos racores rápidos para la conexión de vacío.
Las ventosas tienen la superficie de sujeción recubierta por un especial tapete plástico antideslizante, indicado especialmente para la sujeción del vidrio y del mármol liso.
El corte del vacío para la sujeción y la separación del soporte de la superficie de apoyo y para la sujeción y la liberación de la carga, puede realizarse con válvulas o electroválvulas de vacío de tres vías.
Todas las ventosas con soporte autobloqueante de esta y de las otras series, con la superficie de sujeción en la misma altura, pueden utilizarse simultáneamente, incluso si son de tipo diferente o tienen una dimensión diferente.
Nota: Con el código 28, en lugar del 18, están disponibles con el soporte apto para la fijación mecánica.
Códigos de producto: 0112090 0115075 0130080 01300150 1812090/160MT 1815075/160MT 1830080/160MT 18300150/160MT 2812090/160MT 2815075/160MT 2830080/160MT 28300150/160MT

1.150
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosas redondas con obturador esférico y soporte autobloqueante para vidrios

Ventosas redondas con obturador esférico y soporte autobloqueante para vidrios

La exigencia de los fabricantes de máquinas para el elaborado del vidrio de tener sistemas de sujeción cada vez más precisos y seguros nos ha llevado a diseñar y realizar esta nueva serie de ventosas.
Además de la seguridad de sujeción, garantizada por la particular forma de la ventosa, específicamente estudiada, están caracterizadas por una gran precisión de altura, cuya cota nominal está entre una tolerancia de solo cinco centésimas de milímetro.
Estas también están constituidas por:
- Un soporte sólido de aluminio con una amplia superficie en la base, delimitado por una junta que tiene la función de fijarlo a la superficie de apoyo.
- Una ventosa plana redonda, vulcanizada en el propio soporte metálico y fijada con tornillos en la parte superior del soporte, para la sujeción de la carga que se debe sujetar.
- Un obturador esférico, que tiene la característica de abrirse y, por lo tanto, de crear el vacío en la ventosa, solo cuando la carga que se debe sujetar lo acciona.
- Dos racores rápidos para la conexión de vacío.
El corte del vacío para la sujeción y la separación del soporte de la superficie de apoyo y para la sujeción y la liberación del vidrio, puede realizarse con válvulas o electroválvulas de vacío de tres vías.
Códigos de producto: 086511A 186511/90A

1.151
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosas rectangulares con obturador esférico y soporte autobloqueante, para vidrios

Ventosas rectangulares con obturador esférico y soporte autobloqueante, para vidrios

La exigencia de los fabricantes de máquinas para el elaborado del vidrio de tener sistemas de sujeción cada vez más precisos y seguros, nos ha llevado a diseñar y realizar esta nueva serie de ventosas.
Además de la seguridad de sujeción, garantizada por la particular forma de la ventosa, específicamente estudiada, están caracterizadas por una gran precisión de altura, cuya cota nominal está entre una tolerancia de solo cinco centésimas de milímetro.
Estas también están constituidas por:
- Un soporte sólido de aluminio con una amplia superficie en la base, delimitado por una junta que tiene la función de fijarlo a la superficie de apoyo.
- Una ventosa plana rectangular, vulcanizada en el propio soporte metálico y fijada con tornillos en la parte superior del soporte, para la sujeción de la carga que se debe sujetar.
- Un obturador esférico, que tiene la característica de abrirse y, por lo tanto, de crear el vacío en la ventosa, solo cuando la carga que se debe sujetar lo acciona.
- Dos racores rápidos para la conexión de vacío.
El corte del vacío para la sujeción y la separación del soporte de la superficie de apoyo y para la sujeción y la liberación del vidrio, puede realizarse con válvulas o electroválvulas de vacío de tres vías.
Códigos de producto: 085075A 185075/90A

1.152
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosas redondas con obturador esférico, soporte autobloqueante y botón de desbloqueo, para vidrios

Ventosas redondas con obturador esférico, soporte autobloqueante y botón de desbloqueo, para vidrios

La exigencia de los fabricantes de máquinas para el elaborado del vidrio de tener sistemas de sujeción cada vez más precisos y seguros, nos ha llevado a diseñar y realizar esta nueva serie de ventosas.
Además de la seguridad de sujeción, garantizada por la particular forma de la ventosa, específicamente estudiada, están caracterizadas por una gran precisión de altura, cuya cota nominal está entre una tolerancia de solo cinco centésimas de milímetro.
Estas también están constituidas por:
- Un soporte sólido de aluminio anodizado con una amplia superficie en la base, delimitado por una junta que tiene la función de fijarlo a la superficie de apoyo.
- Una ventosa plana redonda, vulcanizada en el propio soporte metálico y fijada con tornillos en la parte superior del soporte, para la sujeción de la carga que se debe sujetar.
- Un obturador esférico, que tiene la característica de abrirse y, por lo tanto, de crear el vacío en la ventosa, solo cuando la carga que se debe sujetar lo acciona.
- Un botón de desbloqueo, que permite colocar el soporte incluso con el vacío conectado.
- Dos racores rápidos para la conexión de vacío.
El corte del vacío para la sujeción y la separación del soporte de la superficie de apoyo y para la sujeción y la liberación del vidrio puede realizarse con válvulas o electroválvulas de vacío de tres vías.
Códigos de producto: 088511A 218511/90A 0815011A 2115011/90A

ampliar imagen
top of page go down
Ventosas redondas con obturador esférico, soporte autobloqueante y botón de desbloqueo

Ventosas redondas con obturador esférico, soporte autobloqueante y botón de desbloqueo

Estas ventosas son verdaderos sistemas de sujeción móviles. Están constituidas por:
- Un soporte sólido de aluminio anodizado con una amplia superficie en la base, delimitado por una junta que tiene la función de fijarlo a la superficie de apoyo.
- Una ventosa plana redonda de serie, adherida en frío en la parte superior del soporte para la sujeción de la carga que se debe retener.
- Un obturador esférico, que tiene la característica de abrirse y, por lo tanto, de crear el vacío en la ventosa, solo cuando la carga que se debe sujetar lo acciona.
- Un botón de desbloqueo, que permite colocar el soporte incluso con el vacío conectado.- Dos racores rápidos para la conexión de vacío.
El corte del vacío para la sujeción y la separación del soporte de la superficie de apoyo y para la sujeción y la liberación de la carga, puede realizarse con válvulas o electroválvulas de vacío de tres vías.
Todas las ventosas con soporte autobloqueante de esta y de las otras series, con la superficie de sujeción en la misma altura, pueden utilizarse simultáneamente, incluso si son de tipo diferente o tienen una dimensión diferente.
Códigos de producto: 0111010M 0115010M 2111010 2115010

1.155
CAD files on TraceParts
ampliar imagen
top of page go down
Ventosas rectangulares con obturador esférico, soporte autobloqueante y botón de desbloqueo

Ventosas rectangulares con obturador esférico, soporte autobloqueante y botón de desbloqueo

Ventosas rectangulares con obturador esférico, soporte autobloqueante y botón de desbloqueo

Estas ventosas son verdaderos sistemas de sujeción móviles. Están constituidas por:
- Un soporte sólido de aluminio anodizado con una amplia superficie en la base, delimitado por una junta que tiene la función de fijarlo a la superficie de apoyo.
- Una ventosa plana rectangular de serie, adherida en frío en la parte superior del soporte para la sujeción de la carga que se debe sujetar.
- Un obturador esférico, que tiene la característica de abrirse y, por lo tanto, de crear el vacío en la ventosa, solo cuando la carga que se debe sujetar lo acciona.
- Un botón de desbloqueo, que permite colocar el soporte incluso con el vacío conectado.
- Dos racores rápidos para la conexión de vacío.
El corte del vacío para la sujeción y la separación del soporte de la superficie de apoyo y para la sujeción y la liberación de la carga, puede realizarse con válvulas o electroválvulas de vacío de tres vías.
Todas las ventosas con soporte autobloqueante de esta y de las otras series, con la superficie de sujeción en la misma altura, pueden utilizarse simultáneamente, incluso si son de tipo diferente o tienen una dimensión diferente.
Códigos de producto: 014075 214075PL 214075/84PL 214075PP 214075/84PP 0112090 0115075 2112090 2115075 2115075/84

ampliar imagen
top of page go down
Ventosas basadas en el teorema de Bernoulli

Ventosas basadas en el teorema de Bernoulli

Según el teorema de Bernoulli, se pueden interpretar fenómenos como el mantenimiento de un ala de avión o de un disco ligero situado frente al extremo de un tubo del cual fluye aire rápidamente.
Este último fenómeno, aparentemente paradójico, se utiliza en la fabricación de sistemas de sujeción por succión (ventosas), para la manipulación, sin contacto alguno, de objetos muy frágiles como pletinas de semiconductores, discos de silicio, celdas solares, láminas de metales preciosos, películas y, en general, todo lo que se deba manipular con extrema delicadeza.
Las ventosas de nuestra producción, basadas en el principio de Bernoulli, son de aluminio anodizado, con el disco central de tope de acero inoxidable.
Los distanciadores de silicona antiestática, situados en la superficie de sujeción de las ventosas, impiden el movimiento transversal del objeto sujetado.
Las conexiones para el aire comprimido de alimentación pueden ser axiales o radiales y el racor rápido para el tubo flexible está incluido en el suministro.
Los orificios no utilizados están cerrados con tapones roscados de latón.
Para la fijación al automatismo, hay 3 o 4 orificios roscados en la parte trasera de la ventosa.
Códigos de producto: BEC20 BEC30 BEC40 BEC60

ampliar imagen
top of page go down
